交流稳压器弧形导流塑料外罩构件

　　这套弧形薄壳塑料构件，是交流稳压供电设备内部风道与外观包覆体系里的专用罩体，在整机堆叠布局中承担气流导向、内部带电部件隔离、外观面平顺过渡三重作用，并非独立承载受力件，所有结构设计都围绕稳压器长时间连续运行的散热需求与装配工艺展开。

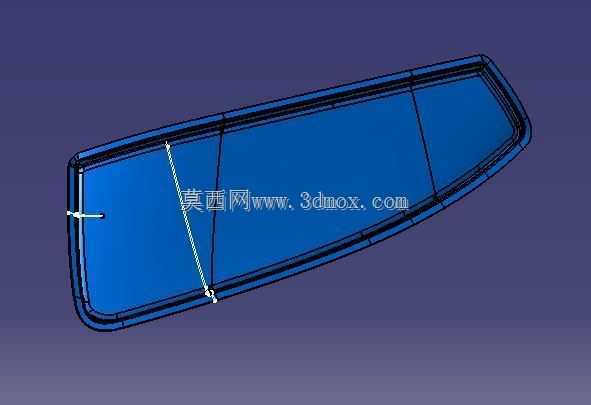

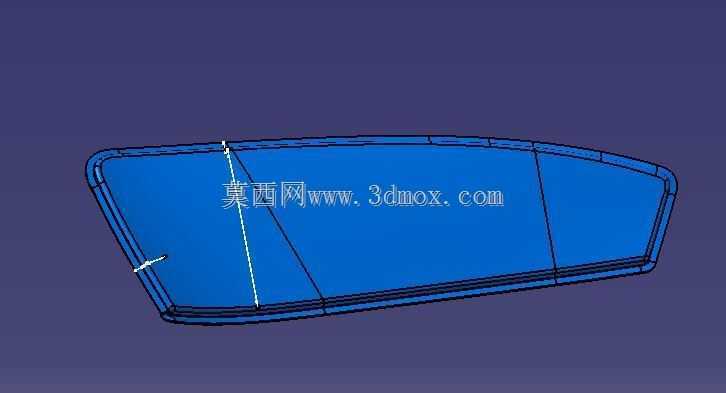

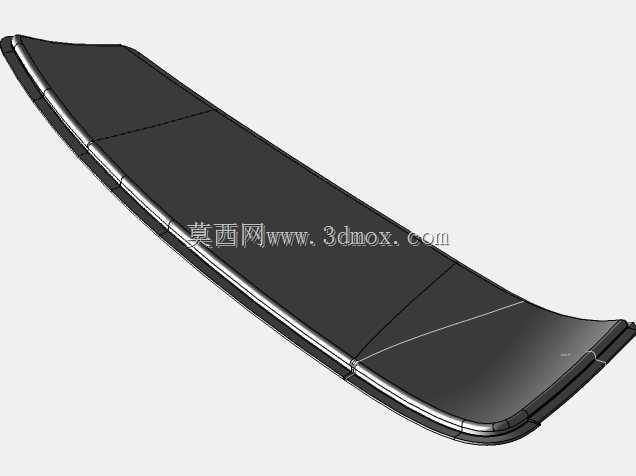

　　从整机装配边界来看，该构件整体呈狭长微弧形态，长度方向顺着稳压器机箱内部风道走向布置，宽度适配机箱内部预留的安装卡槽间距，薄壳壁厚均匀控制在注塑工艺允许的常规区间，避免成型后出现缩痕、翘曲。罩体两侧边缘做了连续翻边结构，翻边上预留的卡扣位与机箱内部的塑料支架卡槽对位，装配时沿导向槽推入即可完成预固定，不需要额外在可见面打螺丝，既减少整机装配工时，也保证外表面完整顺滑，不会出现螺钉凸点影响相邻部件的气流通过。

　　实际设备运行场景中，交流稳压器内部的调压线圈、碳刷传动组件、补偿变压器在负载波动时会产生持续热量，机箱内部依靠轴流风机形成定向风冷气流，这款弧形罩体恰好布置在风机出风口与发热核心区之间的流道上：曲面弧度顺着气流流向做平滑抬升，没有直角转折造成的风阻突增，气流经过罩面时会被均匀导流到线圈绕组的各个散热缝隙，避免直吹造成的局部风量集中、其余区域散热死角的问题。同时罩体本身将带电的接线端子与外部可触碰的机箱检修侧隔开，即便运维人员打开机箱门板做日常巡检，也不会误触内部高压部位，满足电气设备的防触电防护要求。

　　设计过程中首先敲定的是曲面的曲率参数：最初方案采用大角度折弯造型，流场仿真时发现折弯位置会产生明显的涡流紊流，风压损失偏大，送到发热端的有效风量下降近两成；后续将折线轮廓调整为连续渐变圆弧，曲面从进风端到出风端平缓抬升，风阻大幅降低，气流沿罩面贴附流动，导流效率明显提升。罩体表面预留的细微分型线位置特意布置在非迎风面，不会干扰流道平顺性，也避免注塑合模线处在外观可见区域增加后续抛光工序。

　　安装配合维度上，构件的两端头做了差异化的定位结构：进风端边缘设置限位凸台，抵靠在风机安装架的定位槽内，限制罩体沿风道方向的窜动；出风端做了小幅收边，搭在绕组支架的支撑台阶上，承受罩体自身重量的同时，抵消风机运行带来的轻微振动，避免长期使用后卡扣松脱产生异响。薄壳内壁均匀分布着多条浅加强筋，筋位走向顺着曲面长度方向布置，既提升长条形罩体的整体刚性，搬运、装配时不会因为手捏出现明显形变，又不会因为筋位过厚导致背面出现缩印，影响外观面质量。加强筋的高度严格控制在壁厚的三倍以内，保证注塑熔料填充时流程顺畅，不会出现困气、填充不足的成型缺陷。

　　从材料选型适配角度，这类电气罩件一般选用阻燃ABS材质，本身具备足够的冲击韧性，机箱组装过程中轻微磕碰不会出现开裂，同时材料绝缘性能满足电气安规要求，阻燃等级符合低压电器设备的相关标准。构件的所有转角位置都做了圆角过渡，不存在尖锐边角，一方面避免装配操作人员划伤手部，另一方面消除塑料件成型时的应力集中点，长期在设备运行的温热环境下不会出现应力开裂。

　　在整机的零部件序列里，这款罩体属于外观与功能结合的结构件，既要和左右相邻的塑料侧板、顶部盖板保持外观面的弧度连续，拼合后缝隙均匀一致，也要和风道内的其他导流件衔接顺滑，整个风冷回路没有突兀的断面。建模过程中所有配合面都预留了合理的装配间隙，考虑塑料件成型后的翘曲公差，卡扣位置做了小幅的导入斜角，生产线装配时可以快速对位扣合，不需要反复调整位置，适配批量整机装配的节拍要求。
