蓝海系统五路大电流汇流排接线座

　　这套五路母线汇流排接线座，主要面向低压直流配电、车载电源改装、船舶电气柜、储能电池簇以及工业控制柜内的集中分线场景，用来把主电源进线的大电流可靠分配到多路负载支路。现场布线时，蓄电池正极、直流电源输出端或主断路器出线端先接到汇流排两端的主接线螺柱，再由中间五个带螺钉锁紧的支路端子分别引向熔断器盒、逆变器、控制模块、照明回路、驱动单元等用电设备，避免多根导线直接压在同一螺栓上造成接触不良、线芯散股或后期检修混乱。

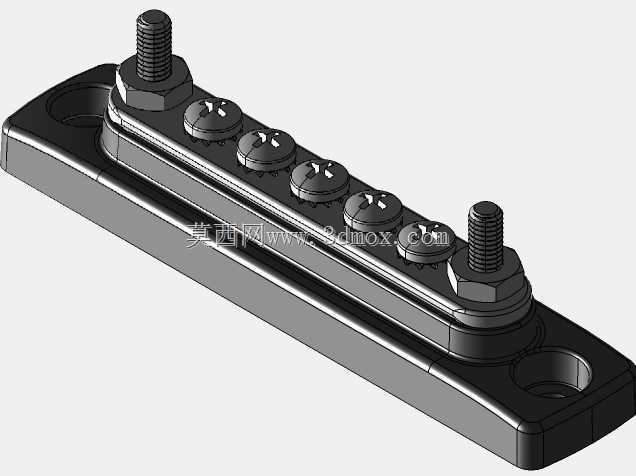

　　从结构上看，基座采用长条形绝缘本体，两端各设置一个贯穿安装孔，孔位周边做了加厚凸台，装配时可通过螺钉将整件固定在设备底板、绝缘安装板或电气仓侧壁上。基座底部与安装面之间保留平整贴合面，端部开孔区域留出扳手和紧固件操作空间，适合在空间紧凑的电池仓、线束通道旁布置。主接线端位于长条两端，采用立式螺柱配合六角锁紧结构，能够承接较粗电缆端子或铜鼻子；螺柱根部有台阶定位，螺母压紧后可把线鼻端面稳定压在导电排上，降低接触电阻。

　　中间五路支路沿长度方向依次排列，每一路都有独立的压紧螺钉和圆形压线区域，支路间距均匀，既方便多根线缆并排接入，也能在接线时给螺丝刀、套筒留下操作余量。导电母排被绝缘基座包覆，仅在接线位置露出有效接触区，这种处理方式可以减少裸铜排外露面积，降低工具误触、金属碎屑搭接带来的短路风险。对于车载和船用环境而言，振动、温差和潮湿较为常见，绝缘外壳对母排形成连续防护，接线螺钉压紧后可维持稳定的机械夹持力。

　　建模时需要重点处理导电排、绝缘壳体、端子螺钉和锁紧螺母之间的层级关系。母排作为核心承流件，应保证主螺柱到各支路触点之间的导电截面连续，不应在转折处出现明显缩颈；绝缘基座既要包住母排轮廓，又要在压线位置形成开口，开口边缘需要有足够壁厚，避免装配螺钉时壳体开裂。端部安装孔的中心距、孔径和沉台高度属于安装边界关键尺寸，布局电气柜时应按实物外轮廓预留长度方向空间，并在两端接线螺柱上方保留电缆弯曲半径和螺母拧紧空间。

　　实际选型时，不能只看支路数量，还要结合额定电流、线缆线径、持续温升和使用环境综合校核。该类汇流排标称承载能力围绕最大100A工况设计，主进线适合接入总电源，五路支线则用于电流相对较小的分回路。若设备长期在满负荷、密闭高温仓体或多根大截面线缆并行环境下运行，应进一步核对导线发热、端子压降和熔断器匹配关系。安装面上建议保持平整，避免基座因螺钉强行拉紧而产生内应力；接线时各螺母和螺钉需按合理顺序压紧，线鼻端面应与导电区充分贴合，不能让绝缘壳体承受主要导电夹紧力。

　　在三维设计阶段，可将该件作为电气柜布线校核的基础元件：先确定两端固定孔与设备底板的位置关系，再检查主电缆最小弯曲半径是否与周边壳体、支架干涉；中间五路支路接线完成后，还需评估导线出线方向、线束捆扎空间以及维护时拆卸螺钉的可达性。对于批量设备，长条式汇流排能够显著简化电源分配链路，使主电源集中、支路清晰、检修点明确，尤其适合需要在有限空间内完成多路直流配电的成套装置。
