内燃机活塞连杆总成结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779139
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计
  • 内燃机活塞连杆总成结构设计

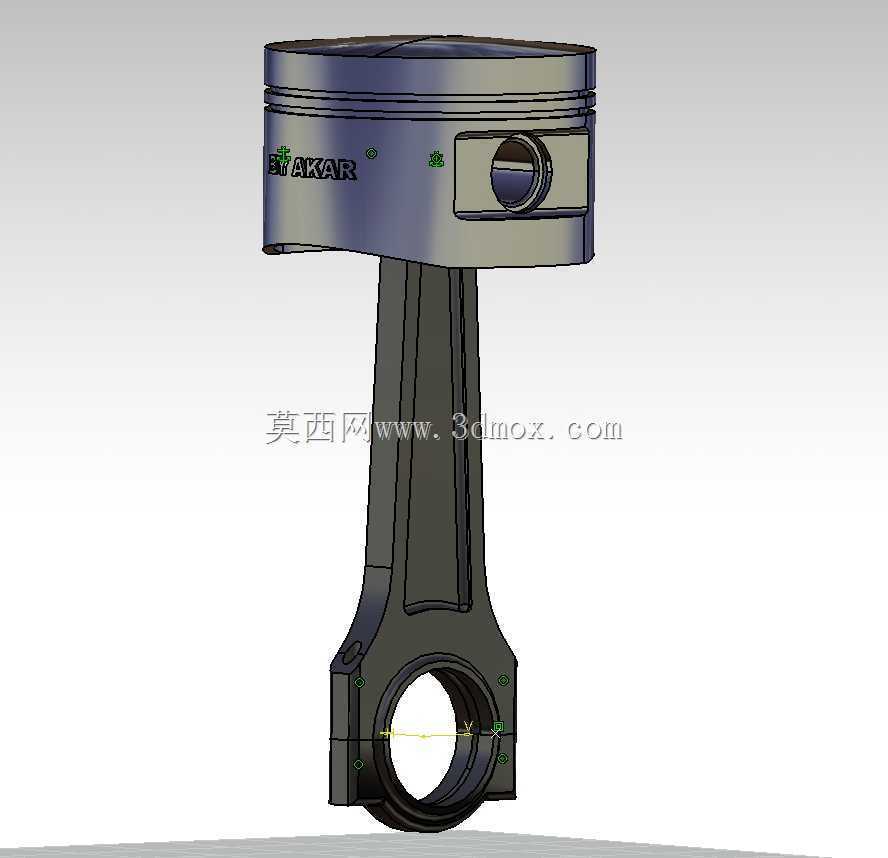

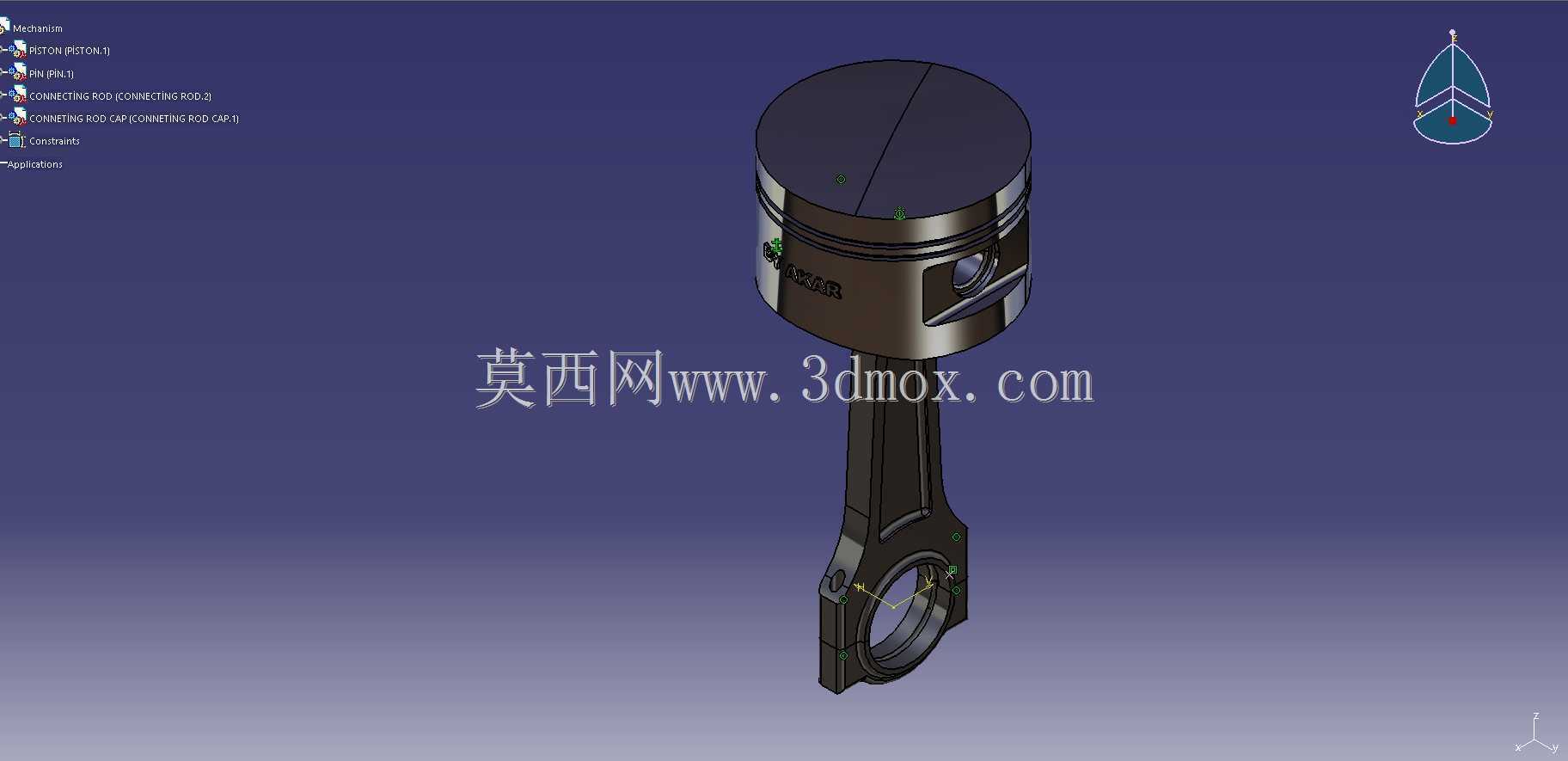

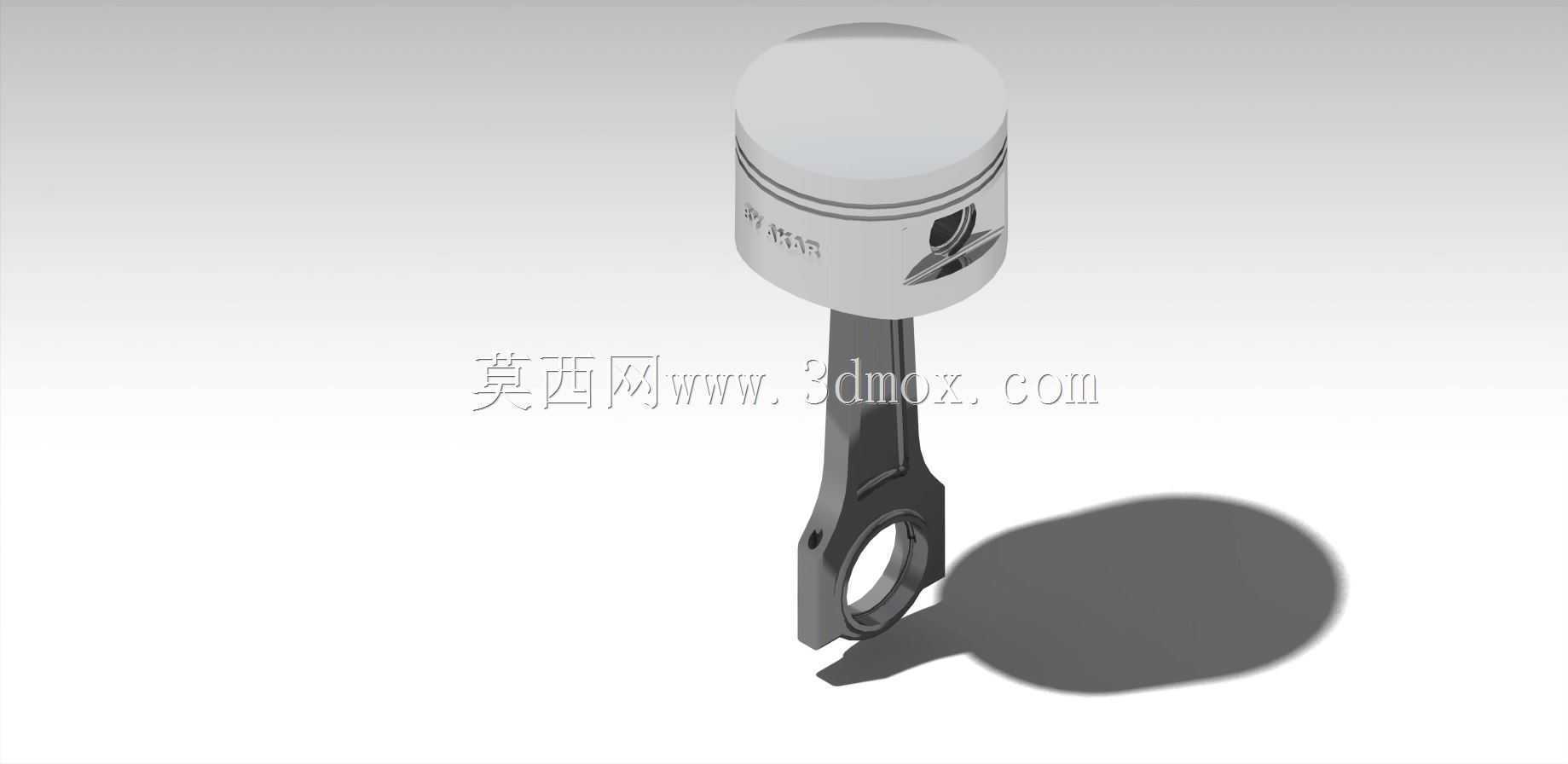

  这套活塞连杆总成是内燃机曲柄连杆机构的核心运动部件,整套结构包含活塞本体、活塞销、连杆杆身、连杆大端盖以及配套紧固结构,完整还原了车用往复式发动机动力转换单元的装配关系。在整机运行逻辑中,该部件承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心职能:活塞顶面承接混合气燃烧产生的高压推力,通过活塞销将作用力传递至连杆小端,连杆杆身再把往复直线运动的载荷传递给大端,最终驱动曲轴曲柄完成回转运动,整套机构的匹配精度直接决定发动机的动力输出效率、运转平顺性与服役寿命。

  从实际装机场景来看,该类总成广泛适配小排量乘用车汽油机、小型通用动力机械以及固定式内燃机组,在结构开发阶段需要同时兼顾燃烧侧的热负荷承载与运动侧的惯性力控制。活塞部分采用典型的变截面裙部设计,顶面预留燃烧室成型轮廓,环带区域加工有三道环槽,分别用于安装气环与油环,工作时气环负责密封燃烧室高压燃气,避免窜气进入曲轴箱,油环则刮除缸壁多余润滑油,防止机油窜入燃烧室参与燃烧。活塞裙部型线并非理想圆柱面,设计时会预先考虑热膨胀量差异,沿活塞销轴向方向做微缩处理,冷态装配时保留合理间隙,热态运转时裙部受热膨胀后恰好与气缸壁形成均匀贴合面,既避免冷机敲缸,也防止热态拉缸。裙部表面预留的标识区域对应装机分组标记,实际生产线中会根据缸孔内径分组匹配对应尺寸级别的活塞,将配缸间隙控制在微米级公差范围内。

  活塞销采用全浮式装配逻辑,销体穿过连杆小端衬套孔,两端由活塞销座孔内的卡簧限位,发动机运转时活塞销可同时在销座孔与连杆小端衬套内缓慢转动,让销体圆周表面均匀受载,降低局部接触应力集中。连杆组件采用锻钢本体的典型结构,杆身截面做成长“工”字形,这种截面形式在相同毛坯重量下可获得更高的抗弯与抗扭截面模量,既能够承受活塞做功瞬间的冲击压载荷,也可承受排气行程、进气行程中连杆受拉的交变惯性力。连杆大端采用平切口剖分结构,连杆盖与杆身通过两根高强度螺栓紧固,剖分面在加工时会做配对定位处理,保证大端孔镗加工后圆度与圆柱度符合轴瓦装配要求,大端孔内装配轴瓦后与曲轴曲柄销形成回转副,工作时轴瓦表面形成压力润滑油膜,避免金属直接接触磨损。

  建模过程中各部件的装配边界完全参照实际装机尺寸链设定:活塞总高、环槽位置、销孔中心到顶面的压缩高度参数,直接决定发动机的压缩比与活塞在上止点时的余隙容积;连杆中心距即小端孔中心到大端孔中心的距离,与曲轴曲柄半径共同决定活塞的实际行程,二者的尺寸匹配直接关联发动机的排量计算与运动干涉校验。装配校验阶段需要同步核对活塞在上止点、下止点位置时,活塞裙部下端是否会与曲轴平衡块发生运动干涉,连杆大端在回转过程中是否会和缸体下部缸筒内壁产生碰擦,活塞在上止点时顶面与气门开启的最大升程位置是否预留足够气门避碰深度。连杆螺栓的安装孔位、大端盖的定位止口尺寸都严格按照装配工艺要求建模,方便后续在工程图中直接导出螺栓预紧力矩要求、轴瓦配合公差以及活塞组的动平衡配重参数。整套模型把运动副之间的配合关系完整呈现,既可以作为内燃机结构教学的演示载体,也能用于曲柄连杆机构的运动仿真、载荷受力分析以及后续零部件的轻量化优化设计参考。
