奥迪TTS后通风打孔制动盘结构

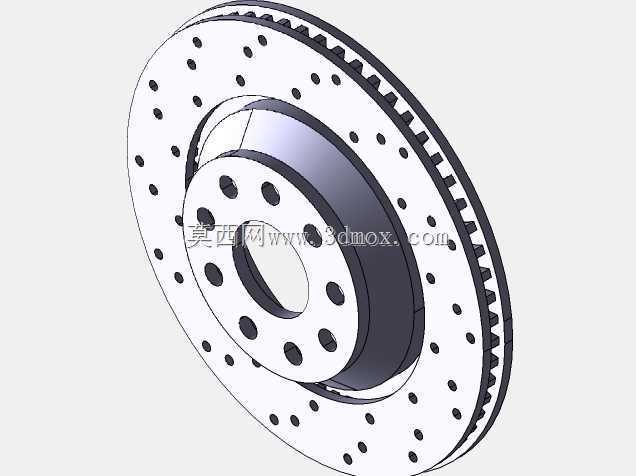

　　该模型围绕高性能乘用车后轴制动盘展开，重点还原了奥迪TTS MK2后布雷博制动系统中制动盘的外形、摩擦面、中心安装孔系、轮毂配合区域以及外缘齿状结构。制动盘属于车辆底盘安全件，直接参与车轮减速与驻车过程中的热-力耦合工作，其结构不仅要满足制动卡钳对摩擦环的夹持需求，还要兼顾轮毂轴承、半轴、防尘罩、轮辋内侧空间以及悬架周边件的装配边界。

　　从实际使用场景看，后制动盘在车辆制动时承担较小但不可缺少的制动力分配。相比前轴，后轴热负荷通常略低，但在连续制动、山路下坡或赛道工况下，后盘同样会出现明显温升。模型采用通风式摩擦环思路，盘体两侧摩擦面之间设置环形通风通道，车辆行驶时轮辋内侧气流可从盘帽附近进入，沿径向向外甩出，把摩擦产生的热量带走。摩擦面上分布大量钻孔，这些孔并非单纯装饰：一方面可以在制动初期划破水膜，提高湿滑路面下的摩擦响应；另一方面能够增加散热面积，并为刹车片磨屑和气体提供排出通道，降低高速重刹时摩擦系数衰减的风险。

　　结构设计上，摩擦环外圆布置密集小孔，孔位沿圆周多圈交错排列，避免同一径向截面上形成连续薄弱带。盘体中心为轮毂安装区域，中央大孔用于与轮毂轴颈或轴承座形成定位配合，周围一圈螺栓过孔对应车轮安装螺栓的分布圆。该区域承担制动力矩传递，孔距、孔径和端面平面度都会影响车轮安装后的跳动量。模型中中心凸台与摩擦环之间通过过渡盘帽连接，盘帽高度决定制动盘在轮端的轴向位置，也决定卡钳摩擦片能否居中压在摩擦环有效宽度上。

　　外缘连续齿形结构对应ABS轮速信号触发轮的功能需求。齿圈随车轮一同旋转，轮速传感器通过拾取齿顶与齿槽经过时的间隙变化，生成脉冲信号，供制动防抱死、牵引力控制及电子稳定系统判断车轮转速。该结构与制动盘集成后，可减少单独信号环的装配环节，但对齿形周向均匀性、齿顶圆与回转中心的同轴度提出较高要求。若齿圈径向跳动过大，传感器气隙周期性波动，可能导致信号噪声增大，甚至影响控制系统对轮速的识别。

　　尺寸边界方面，模型体现了310mm级外径、22mm级摩擦环厚度以及9x112mm车轮安装规格对应的布局特征。外径决定卡钳所需的有效摩擦半径，摩擦半径越大，在相同夹紧力下可获得更高制动扭矩；盘厚则关系到热容量、通风通道高度以及摩擦片磨损后的允许磨损极限。112mm螺栓分布圆属于欧系车型常见的轮端连接尺寸，五个车轮螺栓孔围绕中心轴线均布，中心孔需要与轮毂定位凸缘匹配。建模时应保证摩擦环两侧端面相对中心孔轴线的垂直度，否则盘体旋转会产生端面跳动，制动踏板或方向盘可能出现抖动。

　　工程建模过程中，可先以回转体方式建立盘帽、摩擦环和中心孔的基础轮廓，再通过圆周阵列完成钻孔、螺栓孔和外缘齿形。通风内腔不宜只按外观封闭处理，若后续需要做热分析或流体分析，应保留内外摩擦片连接筋、风道入口和出口的几何关系。摩擦面钻孔与通风腔相交处会形成复杂内壁，建模时需注意布尔运算后的锐边和碎面，实际零件中这些区域还会涉及铸造、加工和应力集中问题。装配校核时，应把制动盘、轮毂、卡钳、刹车片、轮辋和转向节放在同一轮端空间内检查：卡钳不得与盘帽或螺栓孔干涉，刹车片扫掠区域必须完整覆盖摩擦环宽度，轮辋内壁与盘体外圆、通风口之间要保留散热和泥水排出间隙。

　　该制动盘的价值在于把外观造型与轮端功能结合在一起：打孔摩擦面负责摩擦、散热与排屑，通风内腔负责热交换，中心孔系负责定位和扭矩传递，外缘齿圈负责转速信号采集。对于结构设计人员来说，这类模型不仅可用于汽车底盘学习、制动系统展示和改装方案校核，也可作为轮端装配、制动热管理以及ABS信号环结构分析的参考对象。
