直列四缸发动机曲轴总成结构设计

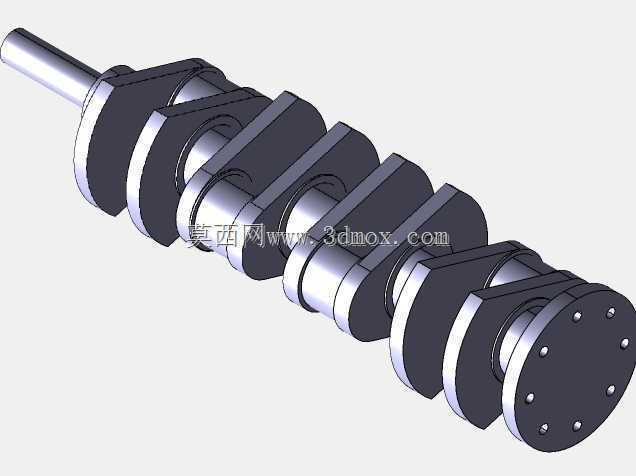

　　这套直列四缸曲轴的三维结构，面向小排量内燃机组装场景搭建，最终要嵌入整机曲柄连杆机构完成动力输出链路匹配。从整机布局倒推零件设计时，首先要锁定的是四个曲拐的相位排布：直列四缸机型采用1-3-4-2的发火顺序，相邻曲拐错开180度相位，四组连杆轴颈沿主轴颈轴线周向均匀分布，保证四个气缸做功冲程交替衔接，把活塞往复直线运动转化为连续旋转扭矩，输出端对接飞轮与变速箱输入轴，前端预留皮带轮安装位驱动水泵、发电机这类附件。

　　结构细节上，曲轴沿轴向依次布置前端轴颈、四道主轴颈、四组曲柄销与平衡重块、后端输出法兰。主轴颈作为整根轴的旋转支撑，同轴度公差直接决定整机运转的振动水平，建模时所有主轴颈保持同一基准轴线，轴颈表面预留精加工余量，对应整机缸体主轴承座的安装位，轴瓦装配后留有合规径向间隙，兼顾润滑油膜形成与高速旋转的摩擦控制。每段曲柄销和相邻主轴颈之间通过扇形曲柄臂连接，曲柄臂外侧一体延伸出平衡重块，四缸机的一阶往复惯性力可通过曲拐对称排布自平衡，平衡重的配重轮廓经过偏心质量核算，抵消活塞、连杆往复运动产生的二阶惯性力矩，降低整机高转速区间的整机抖动。

　　安装边界层面，前端细长轴段设计为阶梯轴结构，依次对应油封位、正时齿轮/正时链轮安装位、皮带轮定位轴肩，轴端预留键槽与锁紧螺纹孔，保证附件传动无周向打滑；后端输出法兰采用大直径圆盘结构，法兰端面沿圆周均匀布置8个螺栓孔，匹配飞轮的安装定位，法兰与缸体后端油封配合的轴颈做了高光洁度处理，防止机油从输出端渗漏。轴向尺寸链核算时，各主轴颈的间距严格对应缸体上五道主轴承座的跨距，曲柄臂的回转外轮廓和缸体曲轴箱内壁预留足够安全间隙，活塞运行到下止点时，连杆大头不会和曲柄臂、缸体下部发生运动干涉。

　　油道设计在实体建模中同步完成，主轴颈和曲柄销内部钻削连通斜向润滑油道，缸体主轴承供给的压力机油可以通过主轴颈油孔进入轴瓦间隙，再经由内部油道输送到连杆轴颈，为连杆大头轴承提供持续压力润滑，避免高负荷工况下出现轴瓦烧蚀。所有轴颈的过渡位置都设计了圆角滚压结构，规避轴径突变带来的应力集中，应对曲轴反复承受的交变弯曲与扭转载荷，降低疲劳断裂风险。输出法兰端的定位止口和飞轮中心孔精准配合，保证飞轮旋转的动平衡精度，整套模型完成后可直接导入整机装配体，校验活塞行程、连杆摆动轨迹、正时系统传动匹配，为后续的工艺编制、铸造模具开发、动平衡调校提供精准的三维依据。
