汽车车身金属冲压覆盖件结构设计

项目分类:汽车 发布时间:2024-10-08 ID:779182
  • 汽车车身金属冲压覆盖件结构设计
  • 汽车车身金属冲压覆盖件结构设计
  • 汽车车身金属冲压覆盖件结构设计
  • 汽车车身金属冲压覆盖件结构设计
  • 汽车车身金属冲压覆盖件结构设计
  • 汽车车身金属冲压覆盖件结构设计

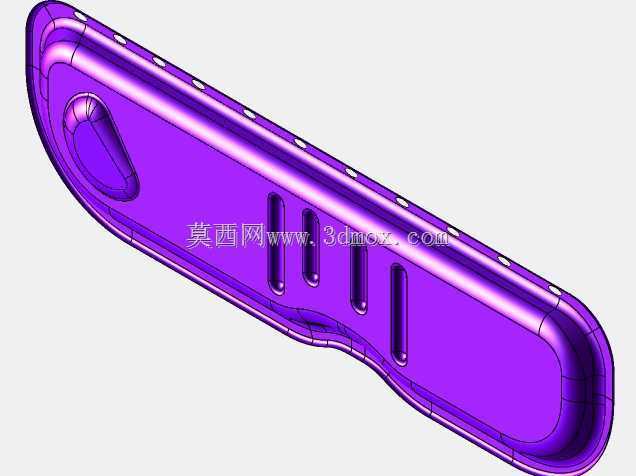

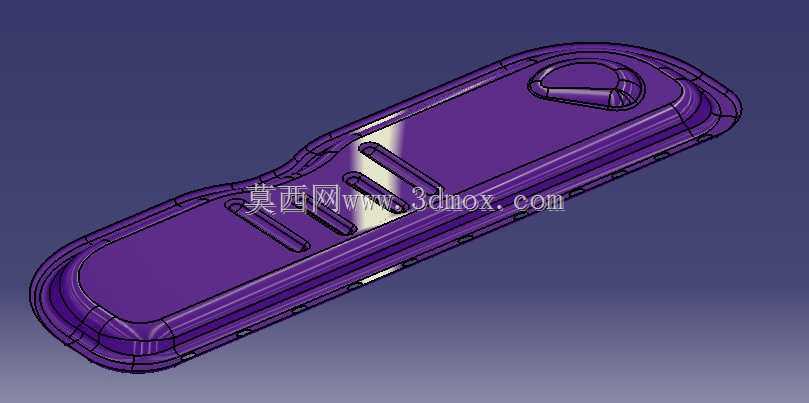

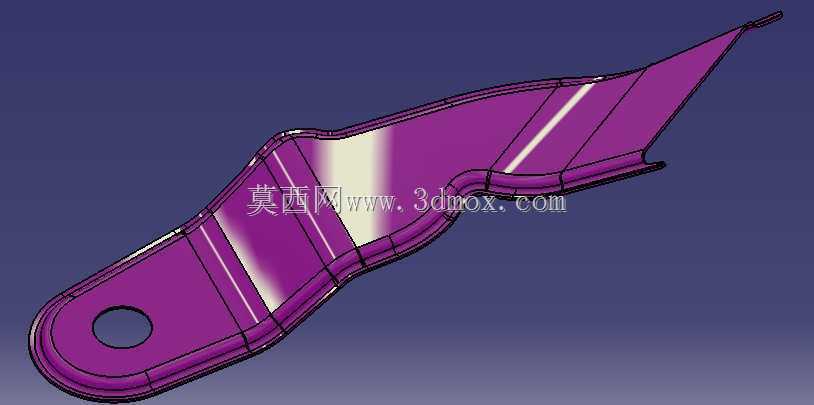

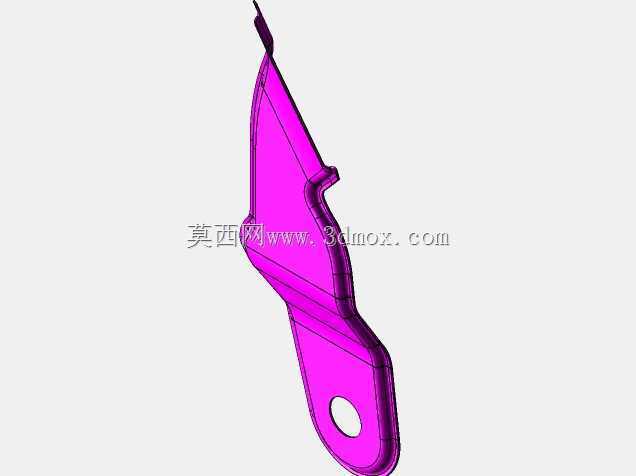

  做车身结构件数模拆解的时候,这类长条形冲压钣金件是白车身上非常典型的一类承载构件,从外轮廓的长圆收边、周圈连续翻边以及端部异形开孔的特征来看,它大概率属于车身侧围或者门槛区域的加强连接板,作用是把内外两层钣金在装配工位上精准贴合,传递局部碰撞载荷同时为周边附件提供安装基准。

  先从实际装车场景说起,白车身焊装线上这类零件会先经过冲压单件检具检测轮廓度,再由机器人抓手拾取放到总成夹具上,和相邻的内板、加强梁通过点焊或者结构胶连接。它的外形不是规则平板,整体呈细长的腰圆形态,两端做了大圆弧过渡,这种轮廓设计首先是避免冲压过程中尖角处出现应力集中导致开裂,其次在整车侧面受挤压时,圆弧边界可以让载荷更均匀地扩散到周边梁体,不会在边角位置形成应力突变。周圈一圈连续的压合翻边是这个零件很关键的结构,翻边高度沿着轮廓均匀控制,既可以提升单件自身的抗弯刚度——薄钢板如果做成纯平板,很容易在转运和焊装过程中发生翘曲变形,翻边相当于给整圈加了加强筋,大幅提升截面惯性矩;另一方面翻边在和配对钣金贴合时,能够形成涂胶的密封槽,结构胶打在翻边内侧,既可以隔绝两个钣金面之间的空腔进水锈蚀,也能在车辆行驶过程中缓冲两个金属件之间的摩擦异响。

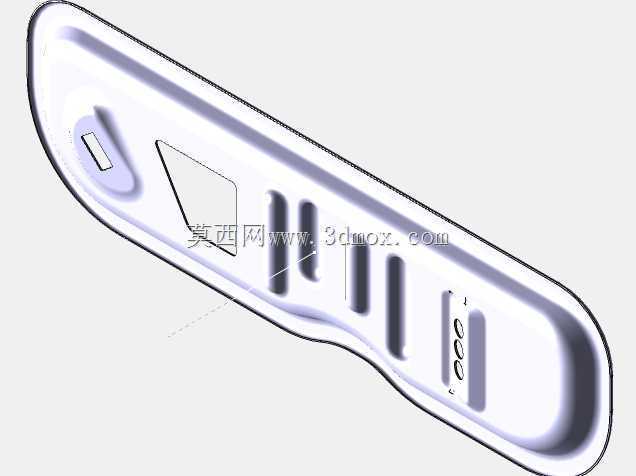

  零件表面开设的几处特征孔各有明确功能:靠近一端的异形大孔一般是走线或者装配卡扣的避让位,车身线束从门槛内腔穿过的时候,需要在钣金上预留过孔,后续再套上橡胶护套防止线束被钢板锐边割破;中间位置的长条形开槽,一方面是冲压成型时的工艺泄压结构,避免拉延过程中材料流动受阻出现起皱,另一方面也可以作为两个钣金叠装时的定位观察孔,焊装工人或者视觉检测系统能够透过槽位确认内层钣金的定位销是否完全到位。板面分布的多个小凸台和小凹点,是冲压时直接成型的定位焊点标记,焊枪作业时对准这些凸点位置,能够保证每个焊点的间距符合工艺规范,不会出现焊点排布过密导致钣金烧穿,或者间距过大导致连接强度不足的问题。

  从设计思路层面拆解这类钣金件,首先要满足冲压工艺性:板材选用的通常是0.8到1.5毫米厚度的冷轧低碳钢板,拉伸成型过程中所有的型面转角都做了大于板材厚度3倍以上的圆角处理,避免拉延工序出现开裂风险;零件的拔模方向统一沿着冲压主轴,周圈翻边的角度控制在工艺允许的回弹范围内,后续模具设计时可以通过补偿回弹量来保证成型后的轮廓精度。其次要满足装配边界要求:这个零件在车身上的安装空间是狭长的内腔区域,整体宽度要和门槛内腔的预留间隙匹配,周边和玻璃导轨、内饰板卡扣、线束固定座的间隙都要预留至少5毫米以上,避免整车装配时出现干涉。零件两端的安装孔位公差一般控制在±0.3毫米,和相邻梁体上的定位销配合,保证整个总成的拼接精度。

  从功能特性上看,这类双层钣金组合的结构,相比单层厚板,在同等重量下能够获得更高的抗弯和抗扭刚度,两个贴合的钣金面之间形成的封闭空腔,还可以在车辆发生侧面碰撞时吸收部分冲击能量,通过板材的有序变形缓冲撞击力,减少传递到乘员舱的冲击力。同时钣金表面的电泳镀层能够在整车涂装工序中均匀覆盖,翻边形成的半封闭结构也不会出现积液残留,避免后续使用过程中出现内部锈蚀。在数模建模阶段,需要把所有的型面曲率、翻边高度、孔位坐标都和周边整车数据做干涉校验,既要保证零件自身的成型可行性,也要兼顾焊装工位的抓手夹持空间、焊枪的进出路径,不能出现结构设计满足强度要求但现场无法施焊的问题。这类看似结构简单的冲压钣金,恰恰是白车身构成中兼顾刚度、工艺、成本的典型基础构件。
