汽车车身蓝色长条形BIW结构件

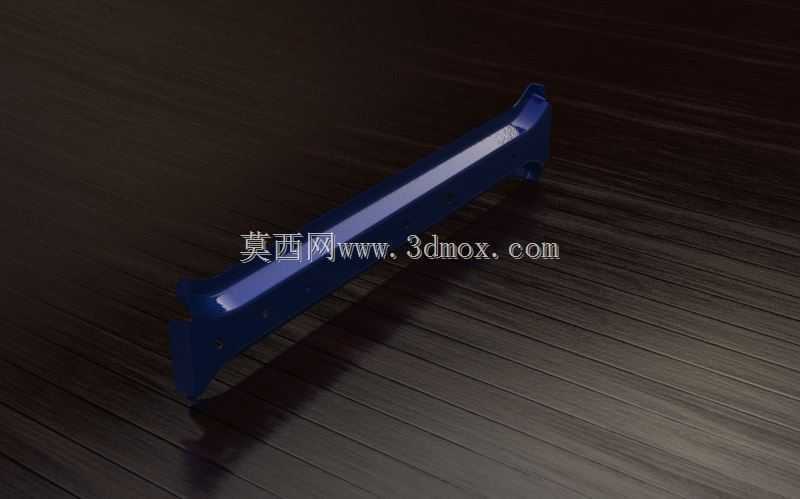

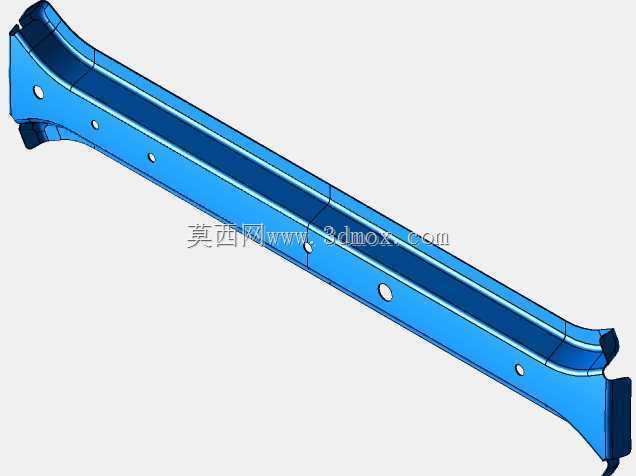

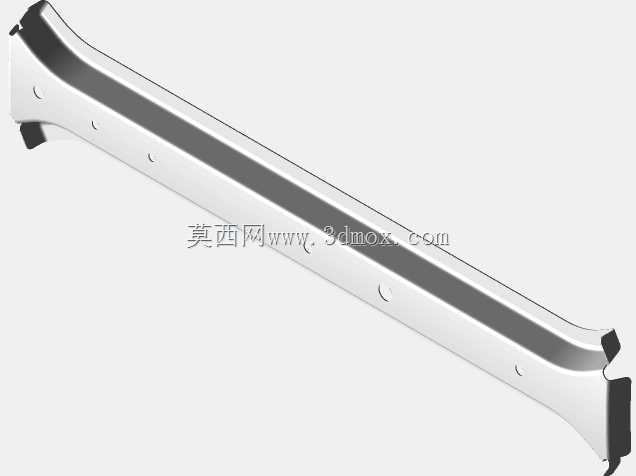

　　在汽车白车身的焊装与总装环节，这类长条形BIW结构件承担着侧围局部区域的结构承载与外观过渡作用，日常作业中接触到的同类型构件，大多布置在侧围下沿、门槛上方或者翼子板内侧的衔接位置，需要同时兼顾结构刚度与装配公差匹配要求。从结构形态来看，该零件为狭长型变截面设计，两端带有向上弯折的安装支耳，支耳上预留的安装孔位需要和相邻的侧围内板、加强板完成孔位同轴度匹配，实际装配时孔位公差需要控制在±0.2mm以内，否则会出现焊装夹具定位偏移，直接影响后续车门、侧饰板的装配间隙。零件主体的型面采用大曲率顺滑过渡设计，既可以降低冲压成型时的材料拉延阻力，减少起皱、开裂的废品率，也能在车辆发生侧面剐蹭时，通过型面的微小形变吸收部分冲击能量，

　　避免冲击力直接传递到车内乘员舱区域。设计这类零件时，首先要结合整车的侧围断面数据确定安装边界，零件的整体长度需要匹配侧围对应区域的跨度，宽度方向要避开玻璃升降器、门锁机构等车内附件的运动包络，避免装配后出现运动干涉。零件的壁厚通常根据整车的轻量化目标与刚度要求设定，常规燃油车的同类型构件壁厚多在0.7mm到1.2mm之间，新能源车型因为电池布置带来的整备质量提升，部分同位置构件会适当增加壁厚或者采用局部加强筋设计，在不额外增加过多重量的前提下提升局部抗凹性能。零件两端的安装支耳角度需要严格匹配相邻构件的安装面角度，设计阶段需要通过截面分析反复校核安装面的贴合率，确保焊装时焊点能够均匀受力，避免出现虚焊、焊穿的问题。

　　主体型面的弧度设计不仅要考虑外观的A面匹配要求，还要兼顾冲压工艺的成型性，过深的拉延深度会提升模具的复杂程度，也会增加生产过程中的调模难度，因此在满足结构性能的前提下，会尽量简化型面的曲率变化，让材料在冲压过程中能够均匀流动。实际装车过程中，这类零件需要先在焊装车间通过夹具定位，和相邻的加强板、内板完成点焊固定，形成侧围分总成后再进入白车身主焊线和地板、顶盖等总成完成拼接，焊接完成后还要通过检具检测零件的面差与间隙，确保和外覆盖件的匹配精度控制在0.5mm以内，避免后续总装时出现饰板装配缝隙不均、异响等问题。零件表面的蓝色涂装是电泳底漆层，主要作用是在冲压完成后提升构件的防锈能力，后续经过中涂、面涂工序后会和整车车身颜色保持一致，

　　底漆层的厚度需要控制在18μm到22μm之间，过薄会影响防锈性能，过厚则会增加后续涂装的成本，也可能导致漆面流挂等外观缺陷。在日常的结构校核工作中，针对这类零件还需要开展CAE刚度仿真分析，模拟日常使用中可能遇到的侧面挤压、碎石冲击等工况，验证零件的形变是否在允许范围内，避免车辆使用过程中出现局部凹陷、开裂等问题。对于安装点的强度，还需要单独开展拉力仿真，确保在车辆行驶过程中，长期的振动载荷不会导致安装点出现开裂、脱落的问题，保障整车的结构可靠性。
