摩托车电气件钣金安装固定支架

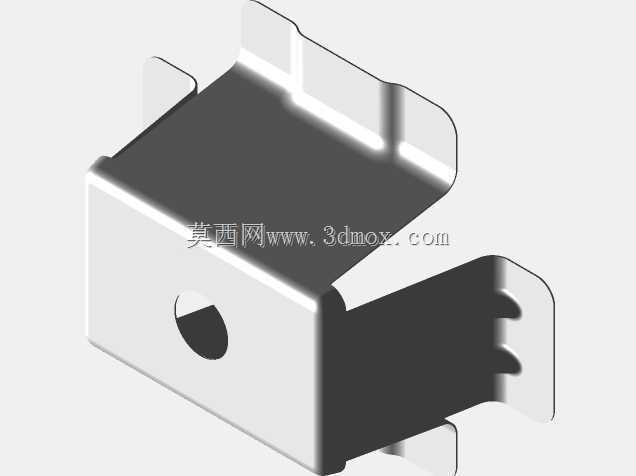

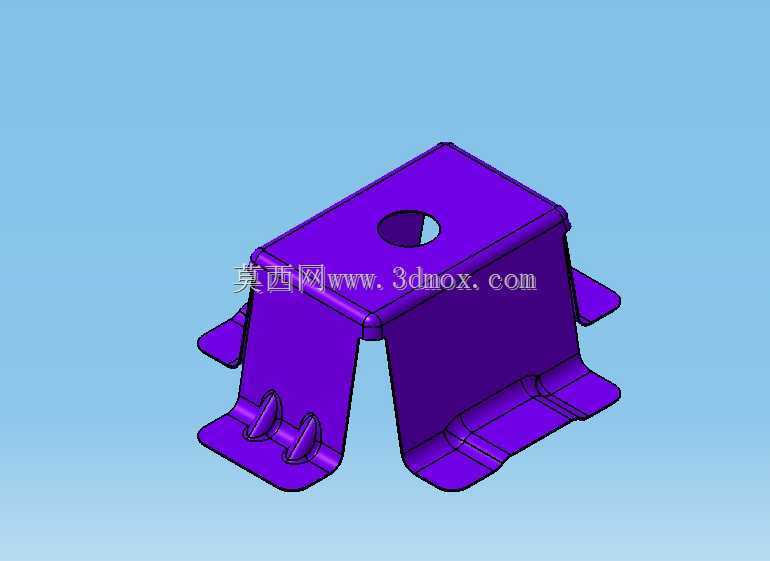

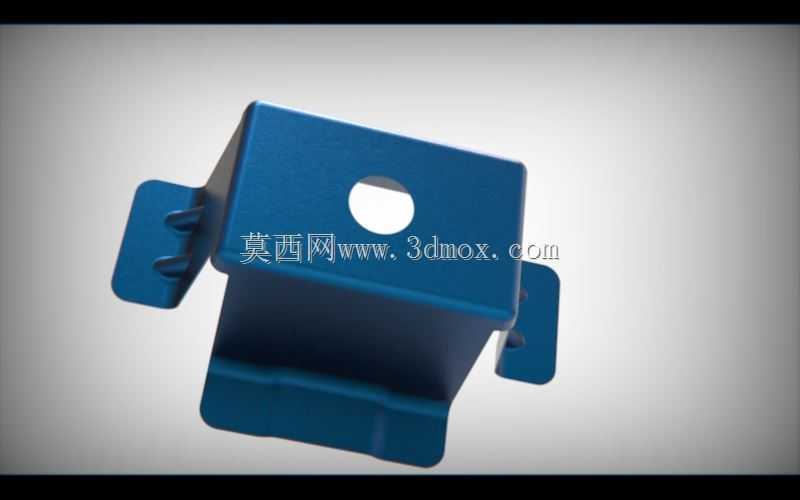

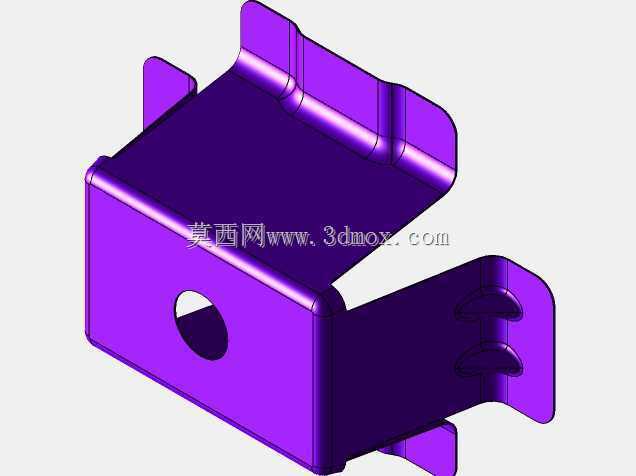

　　这个支架类零件面向两轮摩托车车架上的电气附件安装场景，属于典型薄钢板冲压折弯成型的承载固定件，日常装车时用来把稳压整流类电气模块约束在车架预设点位，避免车辆行驶过程中部件出现晃动、松脱或者与周边管线发生干涉。从结构形态看，零件整体采用一体化钣金折弯思路，没有额外焊接拼合结构，顶部开设居中圆形通孔，作为主锁附点位，可穿过螺栓将支架本体或者上方搭载的电气件压紧固定；两侧向下延伸出对称支腿，支腿底端向外翻折形成带安装孔的贴合翼面，翼面能够贴靠在车架管梁或者预设安装平面上，通过两颗侧向紧固件完成多点位约束，相比单孔固定形式，这种双侧翼面布局可以有效限制支架绕主螺栓轴线的转动自由度，整车经过颠簸路面、发动机持续振动工况下，连接位置不容易出现滑移偏转。

　　建模过程中需要重点还原钣金工艺特征，所有折弯转角都保留板材弯折对应的内R圆角，避免出现尖锐直角结构，既符合冲压折弯的实际加工成型逻辑，也能消除折角位置的应力集中问题；支腿内侧冲压出两道凸起加强筋，筋位沿支腿受力方向布置，在不增加板材厚度、不额外叠加补强件的前提下，大幅提升支腿的抗弯折刚度，车辆长期承受振动载荷时，支腿不会出现向外张开变形的问题。侧翼翻边位置同样做了小幅度折边处理，边缘不存在裸露的锋利锐边，整车装配走线时也不会刮伤线束绝缘层。

　　设计阶段需要先核对车架安装点位的边界尺寸：顶部平台的长宽尺寸要匹配所搭载电气模块的底部安装面，保证电气件放置后边缘不会超出支架支撑范围；两支腿的跨距要对应车架上两个预留安装孔的中心距，侧翼开孔位置需要和车架孔位完全同轴，避免装配时出现孔位错位、强行锁附导致支架产生内应力。整体高度方向要留出电气件下方的散热间隙，不能让电气模块底面直接贴死支架顶面，保证行驶过程中气流可以从间隙穿过带走工作热量；同时支架下方要预留足够走线空间，连接导线可以从两支腿之间的中空区域穿过，布局更加规整。

　　冲压工艺层面，该零件所有特征都可以通过一套连续冲压模具完成工序，先在平板料上冲出顶部主孔、侧翼安装孔以及加强筋的预成型位，随后依次完成多道折弯工序，最后对边缘做整平和去毛刺处理，量产时材料利用率高，单件成型周期短，适合摩托车整车批量装配的配套需求。结构校核时要重点关注几个受力工况：车辆急加速急减速时电气件产生的纵向惯性力，由两侧翼面的锁附螺栓承担；过颠簸路面时的垂向冲击载荷，通过顶部主螺栓和两支腿共同分散传递到车架；长期振动工况下，加强筋和折弯圆角的设计可以避免钣金出现疲劳开裂。装配时支架和车架贴合面之间可以增加薄橡胶减震垫，进一步过滤发动机传递过来的高频振动，降低电气件内部元器件受振动影响的失效概率。整个零件没有复杂的异形曲面，所有结构特征都服务于安装固定、刚度提升和工艺落地，没有冗余造型，是整车电气安装系统里非常典型的实用型钣金承载部件。
