剪式车载应急举升支撑机械结构

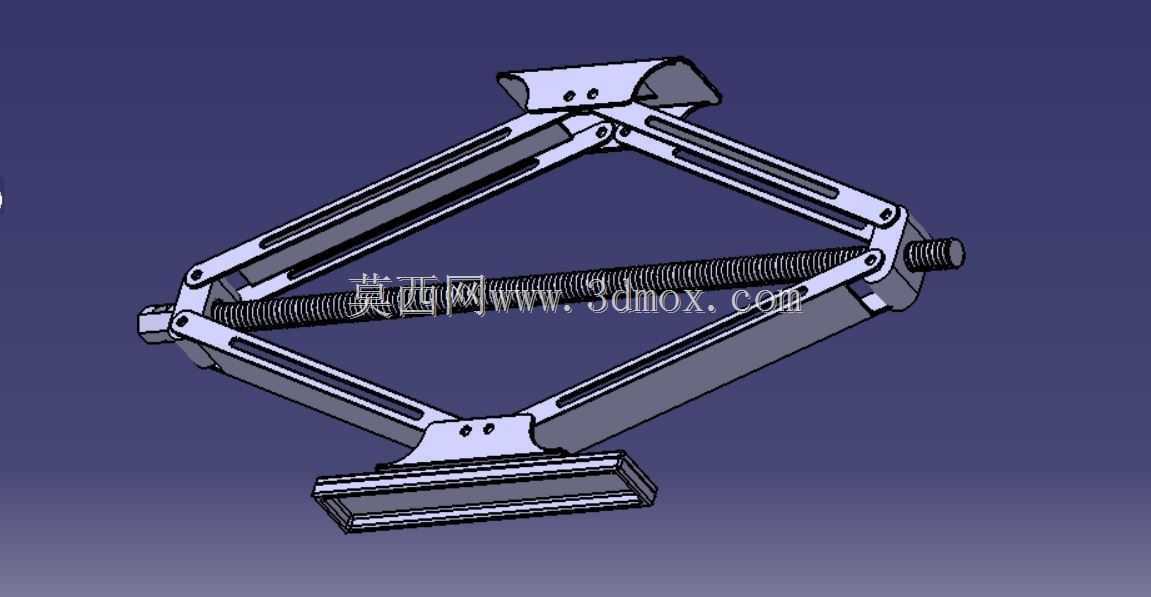

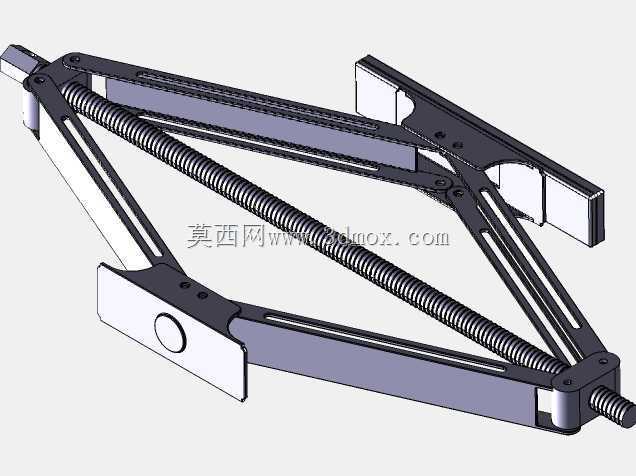

　　这套剪式举升支撑结构主要面向乘用车 roadside 应急维保、轮胎更换、底盘下部检查以及小型装配工位的短时承重场景，结构形式采用左右对称的交叉臂布局，依靠中部横向布置的传动螺杆驱动两侧铰接节点同步收拢或展开，从而改变上下支撑面之间的垂直距离。与液压类举升装置相比，剪式螺杆方案没有密封油腔、软管和阀组，长期放置在随车工具箱内也不易出现渗漏、泄压等问题，对低温、颠簸、倾斜存放等使用条件的适应性更强。

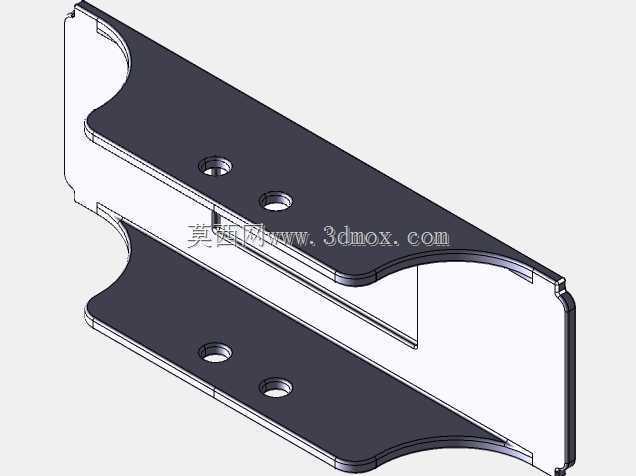

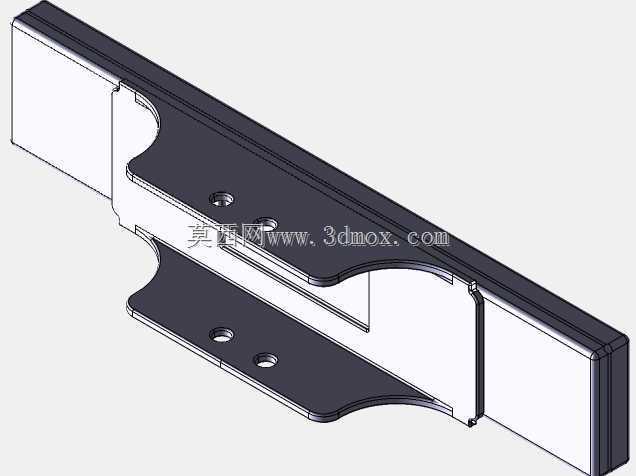

　　从实际用途看，该装置的核心任务是在车辆单侧被抬起后提供稳定的刚性支撑，顶部承托件需要对准车身底盘指定的加强筋或举升点，底部则通过长条形支撑座把载荷分散到地面。底部座体采用加宽、加长的平板形式，目的是降低接地比压，在沥青、碎石或不太平整的路面上减少下陷和侧滑风险。顶部托块的轮廓并非简单平面，而是带有与车身举升部位相适配的限位形态，可在举升过程中约束横向窜动，避免托点滑脱。

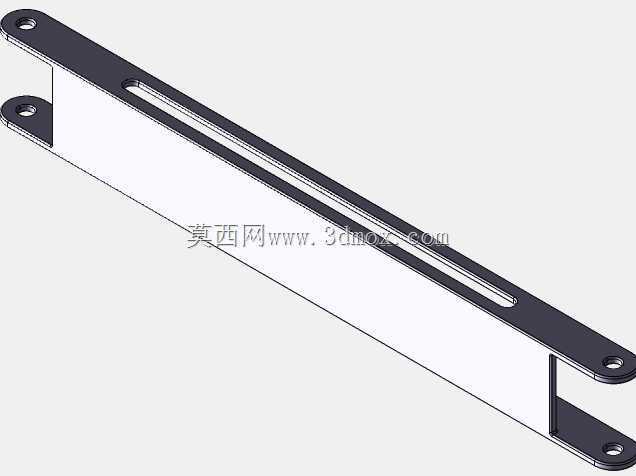

　　结构设计上，四组承重臂通过中部销轴形成剪叉铰接，臂体截面采用槽形或带加强边的杆件，既控制整体重量，又提高抗弯和抗扭能力。臂身上开设的长槽与减重孔并非单纯为了外观，而是在保证销轴孔周边材料连续、受力路径完整的前提下，去除低应力区材料，使成品更便于随车携带。各铰接孔位置需要保证同轴度，否则螺杆转动时两侧臂体会出现运动不同步，表现为托面偏斜、转动阻力增大，严重时还会造成卡滞。

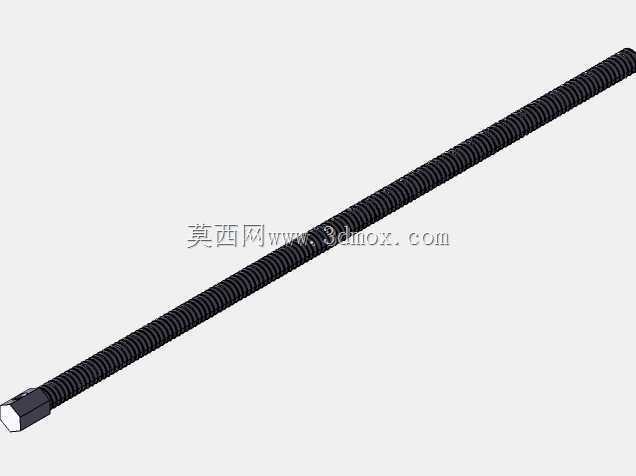

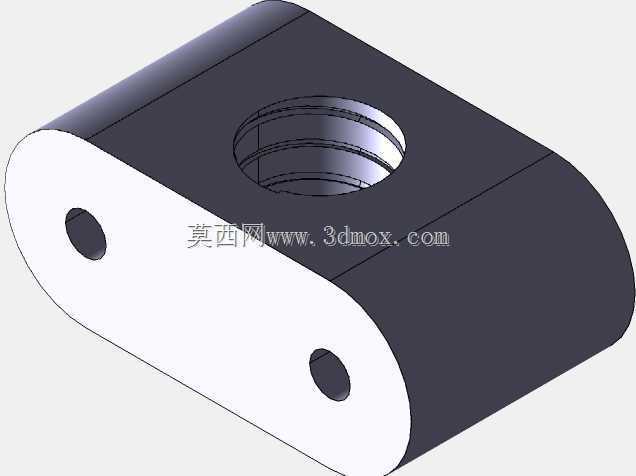

　　传动部分采用梯形或锯齿形螺纹的长螺杆，螺杆两端旋向相反，旋转时带动两端螺母座沿轴向相向或反向移动。该传动方式具备自锁特性，当举升到目标高度后，即使撤去外部旋转力矩，载荷也不会迫使机构快速回缩，这对车底作业安全十分关键。螺杆端部设置有与摇把或工具配合的驱动头，可配合常规随车工具完成操作；螺纹区域需要保持清洁并预留润滑空间，以减少泥沙进入后造成的磨损。

　　建模时需要重点表达上下托座、承重臂、铰接销、螺杆、螺母座、端部挡圈等零件之间的装配关系。交叉臂的运动属于典型平面连杆与螺旋传动复合运动，销轴中心距、螺母座行程以及最低、最高支撑高度之间存在直接几何约束。若臂长或铰接点位置选取不当，最低位时整体厚度无法满足后备箱存放要求，最高位时又可能出现臂体接近伸直、传动角变差的问题，导致顶升后期费力且稳定性下降。

　　安装边界方面，需要同时校核收缩状态和完全展开状态。收缩状态下，上下支撑面之间的高度决定装置能否放入车辆备胎舱或工具槽；展开状态下，顶部托块的宽度应避免触碰车身下护板、制动管路或边梁外侧覆盖件。底部支撑座的长宽尺寸要与常见路面接触条件匹配，过窄会造成局部压强过高，过宽则会增加收纳体积。侧向轮廓上，交叉臂外扩后不应超出车辆举升点附近的安全空间，防止操作人员摇动工具时与轮胎、制动盘发生干涉。

　　受力分析应关注三类危险截面：一是臂体中部铰接孔附近的弯曲与挤压复合区，二是螺杆承受轴向拉力的螺纹段，三是上下托座与臂体连接销孔处的接触区。额定载荷下，销轴不仅受剪切，还会因臂体微小转动产生边缘接触应力，因此孔端倒角、衬套厚度和挡圈限位都需要在结构中体现。对于三维设计人员而言，模型不仅要呈现外观，还应保留运动副关系，便于在装配环境中模拟最低位、中间位和最高位的姿态变化，检查螺杆行程、臂体干涉、托块对中和支撑面平行度，为后续工程图绘制、受力校核和实物加工提供完整依据。
