激光腔镜精密调节装载座结构设计

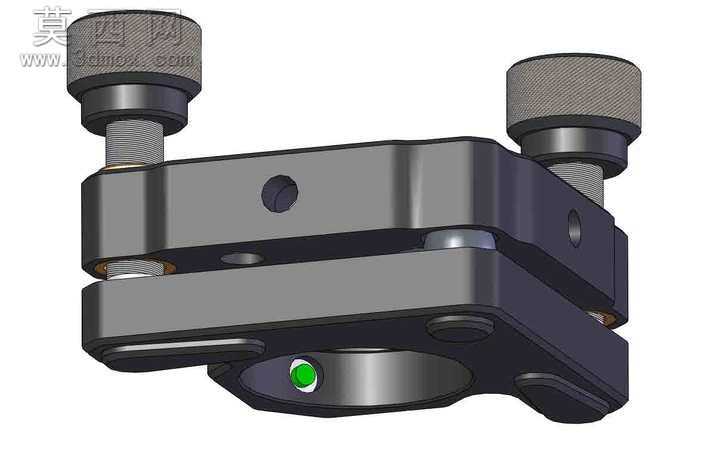

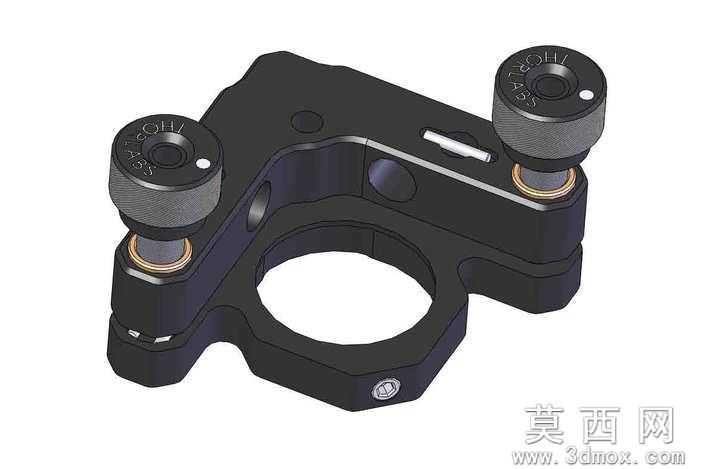

本模型为激光光路系统中配套的腔镜装载调节座，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循光学装调配件的精度要求，对各部件的配合公差做了精细化设定。整体主体结构采用一体化铣削成型的座体设计，建模时还原了单块钢材经腐蚀保护构造、热处理后的结构特征，座体中部开设通光孔位，用于穿设光路并承载镜片安装位，两侧对称设置精密调节旋钮结构，旋钮表面做滚花防滑纹理建模，还原实物的操作触感设计，旋钮与座体之间设置铜质垫圈结构，既保证调节时的顺滑阻尼感，也能避免长期调节磨损座体本体。建模过程中对各零件的装配关系做了完整约束，还原了调节旋钮的轴向进给行程、锁紧定位结构的配合逻辑，座体底部设置定位销孔与安装固定位，可适配标准光学平台的安装孔距。渲染阶段采用哑光黑硬质氧化材质作为主体座体的表面材质，还原金属热处理后的深色质感，旋钮部分采用深色磨砂金属材质搭配顶部的白色定位标识点，铜垫圈做金属光泽质感处理，各部件的材质区分清晰，能够直观呈现产品的实际外观效果。设计思路围绕光学镜片装夹的稳定性、调节精度需求展开，整体结构紧凑无冗余设计，两个调节旋钮可分别实现镜片两个维度的角度微调，满足激光光路校准过程中的高精度调节需求，同时一体化的座体结构具备更好的结构刚性，可降低光路使用过程中的震动偏移风险，所有结构细节均参照实物的工程参数完成建模，可直接用于光学配件的结构验证、装配模拟以及相关教学演示场景。
