发动机齿圈式飞轮盘结构设计

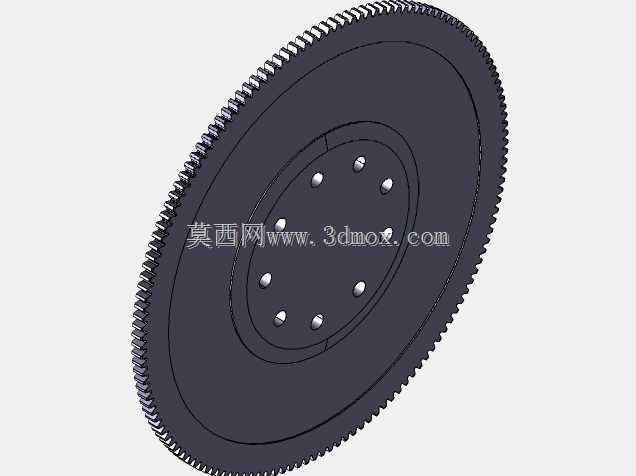

　　该零件为内燃机动力输出端配套的齿圈式飞轮盘，整体采用盘类回转结构，外缘整周加工启动啮合齿，盘面靠近中心区域环形均布8个安装通孔，中心预留曲轴轴端配合的定位凸台与避让空间，盘面设置两道环形减重凹槽，在保证结构刚性的前提下控制整体自重。

　　从实际装机场景来看，这类飞轮盘装配在发动机曲轴的动力输出侧，是曲轴连杆机构与后续传动系统之间的核心惯量储能部件。内燃机做功冲程中，活塞传递的脉冲扭矩会让曲轴转速出现周期性波动，飞轮依靠自身较大的转动惯量，能够吸收做功冲程的多余动能，在排气、进气、压缩三个非做功冲程释放储存的能量，拉平曲轴的转速波动，避免发动机出现怠速抖动、运转顿挫的问题，同时让曲轴输出的扭矩更加平顺，降低传动系齿轮受到的冲击载荷。外缘的整周齿圈是与启动电机驱动齿轮啮合的接口，启动时电机小齿轮伸出与飞轮齿圈啮合，带动曲轴旋转达到点火转速，完成发动机的启动过程，齿部的模数、齿顶圆直径需要和启动机齿轮参数完全匹配，保证啮合侧隙合理，不会出现打齿、顶齿的故障。

　　结构设计过程中，首先要匹配目标机型的排量与缸数确定飞轮的转动惯量：单缸、小排量机型需要的惯量偏大，多缸大排量机型因为做功冲程重叠度高，所需惯量可适当降低，惯量过大会导致发动机加速响应变慢，惯量不足则无法抑制转速波动，怠速稳定性差。盘面的8个通孔是飞轮与曲轴法兰的螺栓安装位，孔位的分度圆直径、孔径需要和曲轴输出法兰的安装孔完全对应，螺栓孔周边做局部加厚处理，避免螺栓预紧时盘面出现压溃变形，中心定位孔与曲轴轴端采用过渡配合，保证飞轮的回转中心和曲轴主轴颈同轴，控制装配后的动不平衡量。

　　外形尺寸方面，飞轮的外径由齿圈的齿数与模数决定，齿宽需要覆盖启动机齿轮的啮合行程，齿圈和盘体通常采用过盈压装或者焊接的方式固定，部分机型会将齿圈与盘体做成一体锻件，承受启动时的冲击载荷。盘面的厚度从外缘向中心逐渐过渡，外缘区域厚度更大，尽可能把质量分布在远离回转中心的位置，用最少的材料获得最大的转动惯量，中心区域厚度适配曲轴法兰的贴合面，保证安装后端面的跳动量符合要求。两道环形凹槽一方面去除盘面非承载区域的多余材料，降低整机重量，另一方面可以作为离合器摩擦片的安装定位边界，手动挡机型中飞轮盘面同时作为离合器的主动摩擦面，端面的平面度、表面粗糙度都有严格要求，避免离合器出现打滑、接合抖动的问题。

　　建模过程中需要优先完成回转基体的绘制，先绘制半剖面轮廓通过旋转生成盘体基础形状，再绘制单齿轮廓通过圆周阵列生成整圈轮齿，8个安装孔按照分度圆角度阵列，同时校验螺栓安装空间，避免螺栓头部和周边零件发生干涉。动平衡设计阶段需要在盘面非配合区域预留去重位置，装机前通过动平衡测试去除多余材料，将剩余不平衡量控制在规范范围内，避免高速运转时产生振动损坏曲轴轴承。
