双支座摇杆滑块联动传动机构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779479
  • 双支座摇杆滑块联动传动机构
  • 双支座摇杆滑块联动传动机构
  • 双支座摇杆滑块联动传动机构
  • 双支座摇杆滑块联动传动机构
  • 双支座摇杆滑块联动传动机构
  • 双支座摇杆滑块联动传动机构

  这套联动传动结构在轻工输送线、小型工装变位台、教学实训台以及非标自动化辅助工位里十分常见,核心作用是把旋转输入转化为受控的往复摆动,再通过中部连杆把动作同步传递到两侧执行端,适合需要小行程、低负载、节拍稳定的直线推送或角度翻转场景。实际产线里,这类机构常被用来完成工件短距离抬升、料道挡停、夹具同步开合或者工位姿态切换,相比直接使用气缸直推,纯连杆方案在同步性、行程轨迹约束和长期重复定位上更有优势,也不需要额外布置气路与阀组。

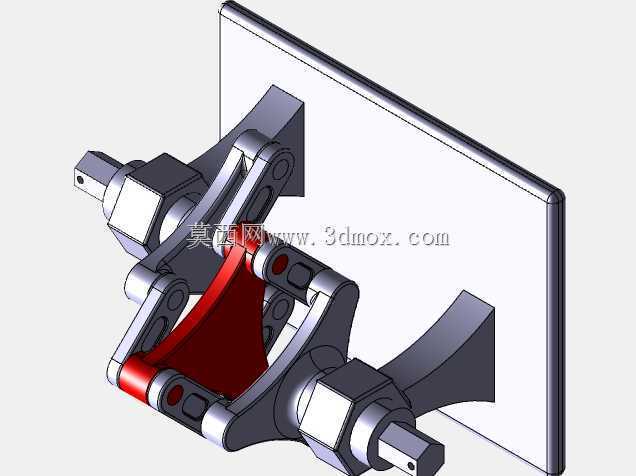

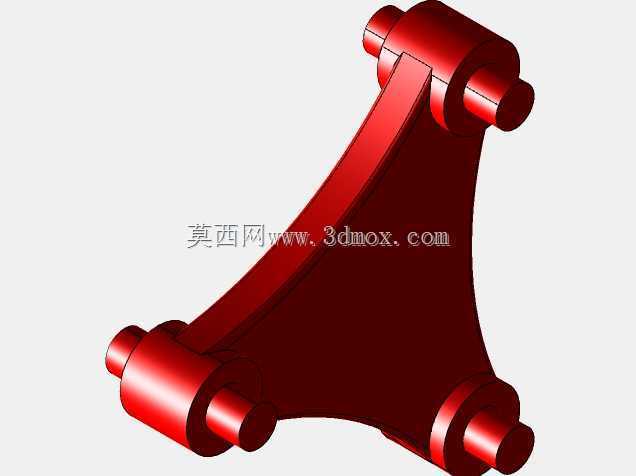

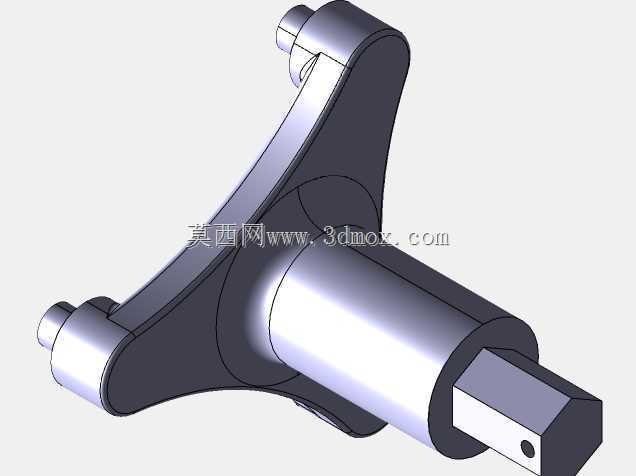

  整套结构以一块平整安装底板作为承载基准,左右对称布置立式支撑座,两个带轴端的转轴分别穿过支座轴承位,轴端预留了方榫与外接驱动对接的结构,既可以接入手轮做手动演示,也能够联轴器连接减速电机实现自动运转。中部红色高亮的连杆组件是整个机构的运动核心,它通过多组铰接销与两侧摇臂相连,当一侧转轴带动摇臂回转时,铰接点会沿既定轨迹拉动中部连杆做平面复合运动,另一侧摇臂随即被同步带动,保证两端输出动作相位一致。设计时特意把铰接点位分布在摇臂的不同回转半径上,以此调整输出摆角与连杆行程的对应关系,工程师可以通过修改孔位距离来改变速比特性,让前段动作平缓靠近工件、后段动作快速复位,匹配不同工位的动作节拍需求。

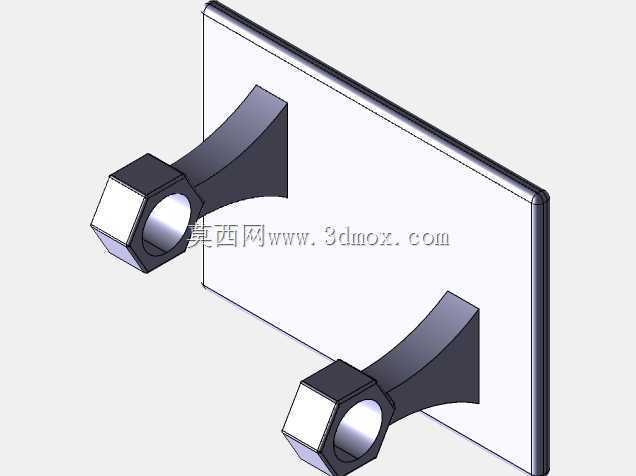

  从安装边界来看,底板为矩形平板结构,四周预留了足够的螺栓固定空间,整机重心落在两个支座之间,运转时的动载荷会通过支座直接传导到底板,不会出现单侧倾覆的问题。转轴的轴向尺寸经过对称校核,两端伸出长度一致,外接驱动件时无需额外调整同轴度;支座底部与底板采用贴合面定位,铰接销的配合间隙控制在转动灵活且无明显旷量的区间,既保证高速往复下不会卡滞,也能避免长期运行后销孔磨损带来的轨迹偏差。中部连杆做了轻量化的轮廓减重,在保证铰接处结构强度的前提下削减了运动件质量,降低往复运动产生的惯性冲击。

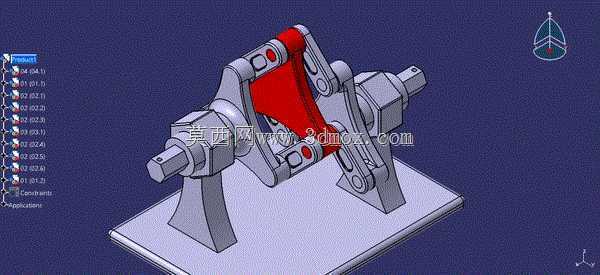

  建模过程中所有运动副都按照实际装配关系搭建,转轴与支座之间设置旋转约束,连杆与摇臂的铰接点采用同轴配合,底板与支座设置固定贴合,能够直接在运动仿真环境里验证全行程的运动轨迹,检查连杆在极限摆角下是否会和支座、转轴发生干涉。实际选型应用时,工程师可以先根据工位需要的输出摆角反推摇臂铰接孔的中心距,再结合往复节拍核算销轴的剪切强度,若用于负载稍大的推送场景,只需把铰接销更换为带衬套的耐磨结构、适当加厚摇臂截面即可,整体架构不需要大幅改动。这套结构没有复杂的异形曲面,所有零部件都是板材、轴类、标准销件拼接而成,加工时仅需常规铣削、钻孔和车削工序,制造成本低,后期维护时只需定期检查铰接销的磨损情况,更换备件也十分便捷,非常适合作为非标设备里的基础联动单元来复用。
