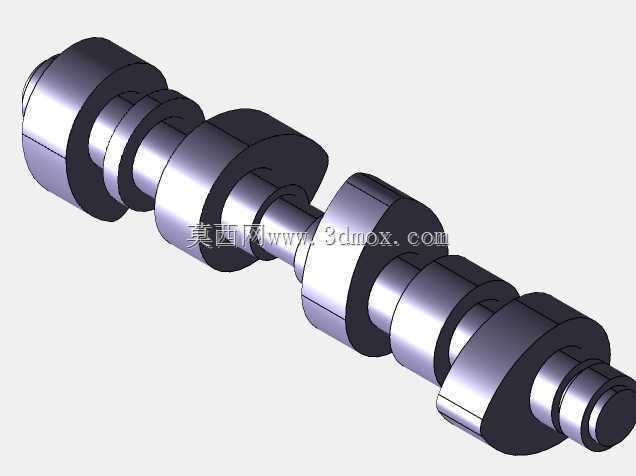

多缸内燃机传动凸轮轴结构

　　这套轴类零件的建模工作，最初是在拆解一台小型四冲程动力单元配气系统时启动的。现场维修班组反馈，原有设备在高负荷连续运转后出现气门开度偏差，拆开侧盖后发现凸轮型面磨损不均，连带摇臂滚轮出现压痕。拿到实测零件后，第一步没有直接画轮廓，而是先把整根轴的装配约束关系梳理清楚：轴体两端的轴颈要分别卡入缸盖对应的轴承座孔，轴向定位靠端面的止推台阶，周向定位则由轴端的传动连接结构匹配正时齿轮或正时链轮，保证曲轴转动两圈的过程中，每个凸轮按照点火顺序精准顶动对应气门。

　　从实际使用场景来看，这类凸轮轴广泛适配小排量通用汽油机、小型柴油机以及部分固定式动力机组，覆盖园林机械、小型发电机组、农用微耕设备、轻型工程机械辅机等工况。它在整机里的核心作用，是把曲轴传递过来的旋转运动，通过凸轮型线的升程变化，转化为气门的定时往复开启与关闭：进气凸轮在进气行程推动进气门打开，让可燃混合气或者新鲜空气充入气缸；排气凸轮在排气行程顶开排气门，把燃烧后的废气彻底排出。凸轮的轮廓曲线不是随便画的圆弧，型线的升程段、缓冲段、回程段直接决定气门开启的时长、最大升程、开闭加速度，一旦型线设计不合理，轻则充气效率下降、动力输出不足，重则出现气门撞击活塞、弹簧共振断裂这类恶性故障。

　　建模过程中最先敲定的是各段轴颈的同轴度基准。整根轴所有回转表面都以两端中心孔连线作为公共轴线，主轴颈的直径按照缸盖轴承孔的配合公差设定，一般采用间隙配合，保证热态下轴件受热膨胀仍能自由转动，轴颈表面预留的粗糙度要求对应后续磨削加工，方便建立压力油膜。轴上错落布置的多个凸轮，相位角严格按照气缸工作顺序排布，相邻凸轮之间的夹角经过正时校核，错一个角度都会打乱整台机器的配气正时。凸轮本身的基圆段保证气门完全关闭时和摇臂滚轮保持稳定接触，没有多余间隙窜动；升程段的曲面做了连续曲率过渡，避免从动件运动时出现刚性冲击，尤其是高转速工况下，加速度突变会直接带来剧烈振动和噪音。

　　安装边界的校核是三维建模里不能跳过的环节。轴体总长度要和缸盖凸轮轴腔的轴向空间匹配，两端轴颈伸出端要留出传动齿轮、密封端盖的安装位置，轴上各个凸轮的外圆最大回转半径，要和腔体内壁、气门弹簧座、摇臂支座预留足够安全间隙，运转过程中不能出现运动干涉。轴段之间设计的退刀槽、圆角过渡，一方面方便车削、磨削加工时刀具走刀，另一方面有效降低轴肩位置的应力集中，承受周期性交变扭矩时不容易萌生疲劳裂纹。轴端的连接结构做了扁位或者键槽特征，用来传递扭矩，保证正时驱动件和轴体之间不会出现相对转动错位。

　　从结构设计思路上，这根轴采用整体式成型，凸轮和轴身为一体结构，相比装配式凸轮轴，整体件的刚性更好，在小型高速动力设备里能有效减小运转时的挠曲变形，配气相位保持性更强。零件的材质通常选用优质合金结构钢，模锻成型后凸轮型面经过高频淬火处理，表面硬度提升后耐磨性能大幅增强，芯部仍保留足够韧性抵抗冲击载荷。建模时把所有倒角、圆角、中心孔特征都完整还原，不仅是为了外观还原度，更是给后续工程图导出、加工工艺编制、运动仿真分析提供准确的几何依据：把模型导入运动学仿真软件后，可以直接定义凸轮和从动件的接触关系，模拟不同转速下气门的升程曲线、加速度变化，校验弹簧力是否能保证从动件始终贴合凸轮型面，避免出现飞脱现象。

　　在设备维护场景下，这套完整的三维结构也能帮助维修人员快速理解装配关系：拆解时确认各缸凸轮的相位位置，装配时按照标记对准正时记号，换件时可以直接比对各段轴颈直径、凸轮升程高度、总长安装距，不用反复徒手测量实件。轴系上预留的润滑油道通路对应缸盖上来的压力机油，运转时机油持续输送到各轴颈摩擦面和凸轮接触表面，带走磨损碎屑和热量，整套配气传动机构才能在长期高速运转中保持稳定的工作状态。
