多片摩擦式离合器传动总成结构

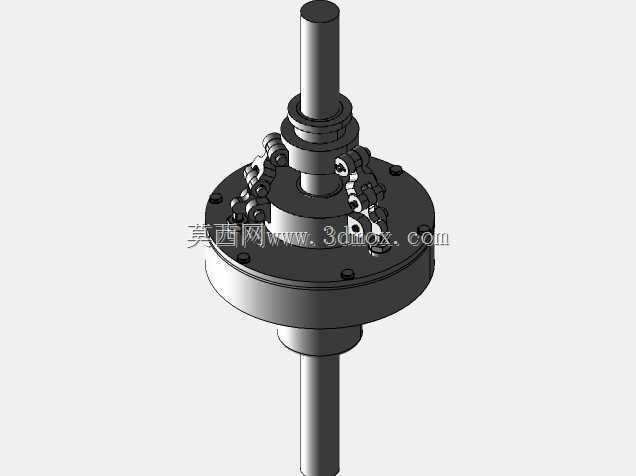

　　这套多片式离合器总成采用两端同轴伸出轴的布局形式，主体壳体为盘式回转结构，轴向布置摩擦片组、压紧机构与联动操纵组件，核心作用是在动力传输链路中实现主动侧与从动侧的转矩接合、平顺分离与过载保护，广泛适配工程机械传动箱、工业机床主轴进给单元、重型输送设备动力端以及需要频繁启停换向的专用传动场景。在实际产线运行中，多片摩擦结构相比单片离合器拥有更大的摩擦接触总面积，在相同径向尺寸约束下可传递更高额定转矩，接合过程中多片同步贴合能够逐级缓冲动力冲击，避免轴系瞬间刚性连接带来的齿轮打齿、键槽剪切与联轴器崩裂故障。

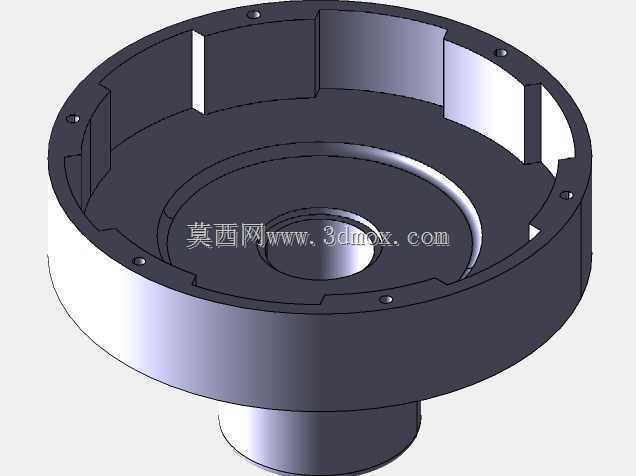

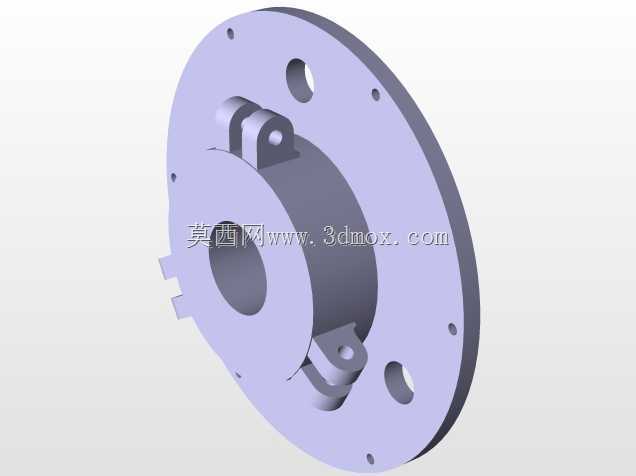

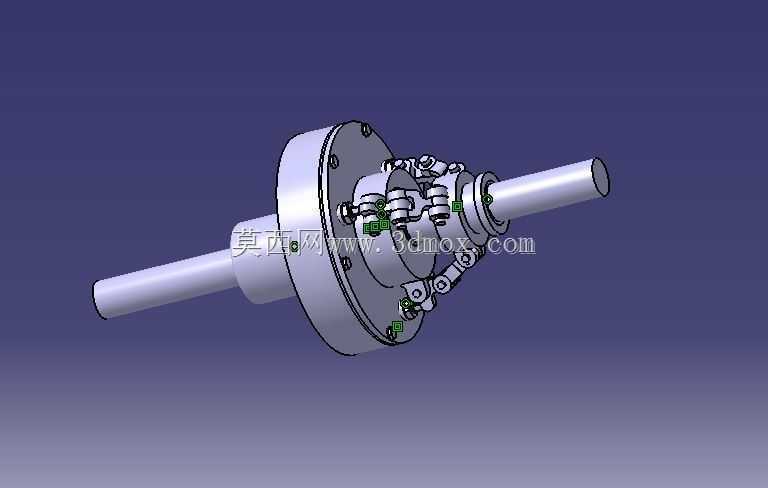

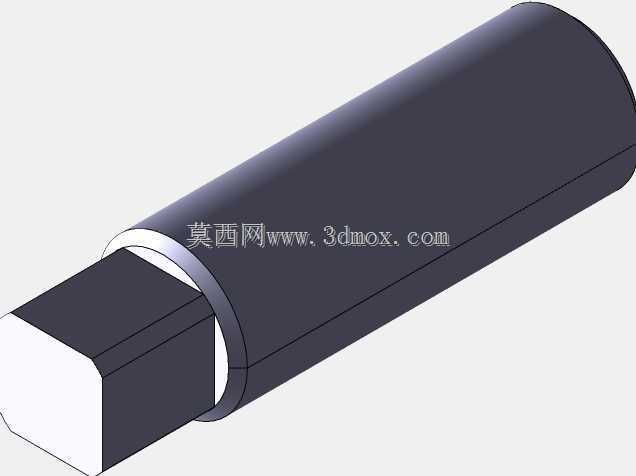

　　从现场安装边界来看，总成两端伸出轴为标准圆柱轴段，可直接匹配联轴器、带轮或齿轮传动副，盘式壳体外缘预留多组周向均布的紧固螺栓孔，安装时可通过法兰端面固定至设备机架或变速箱侧壁，轴向总长度与壳体最大外径在建模阶段已按紧凑传动舱空间校核，壳体外侧凸出的操纵摇臂组件预留了足够的扳动行程空间，周边管路、机架筋板与操纵连杆排布时，需避让摇臂全摆角范围，防止动作干涉。

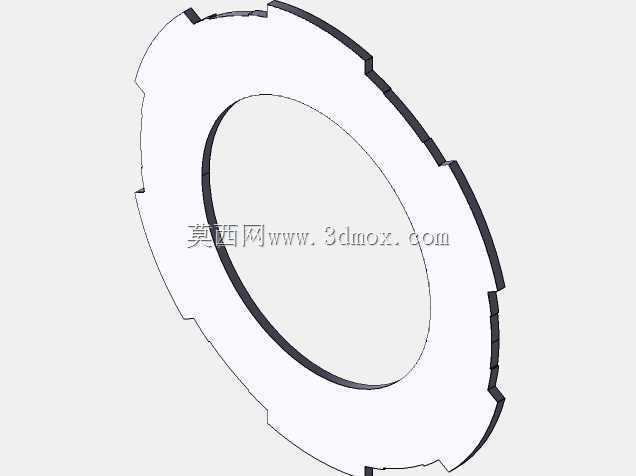

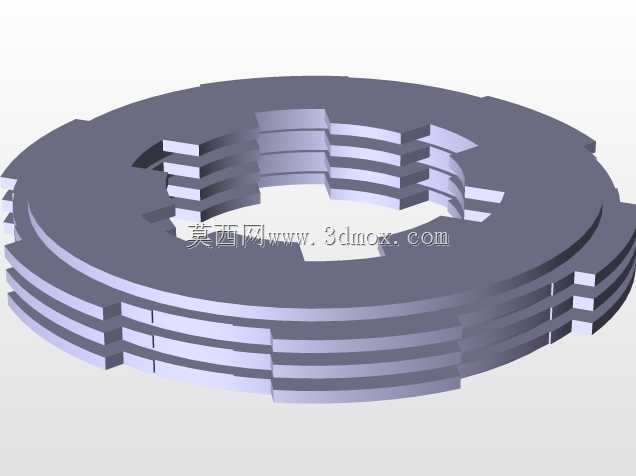

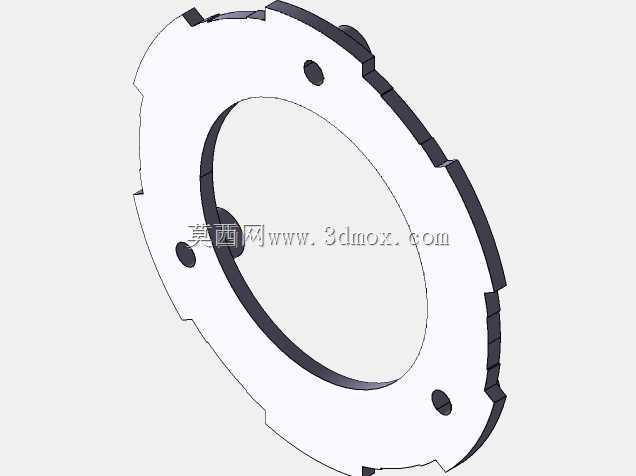

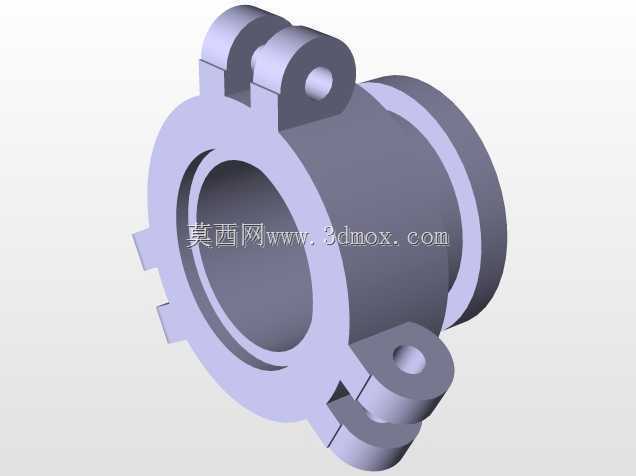

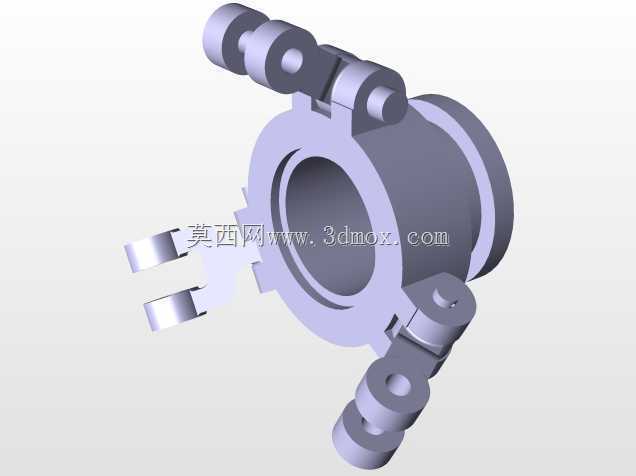

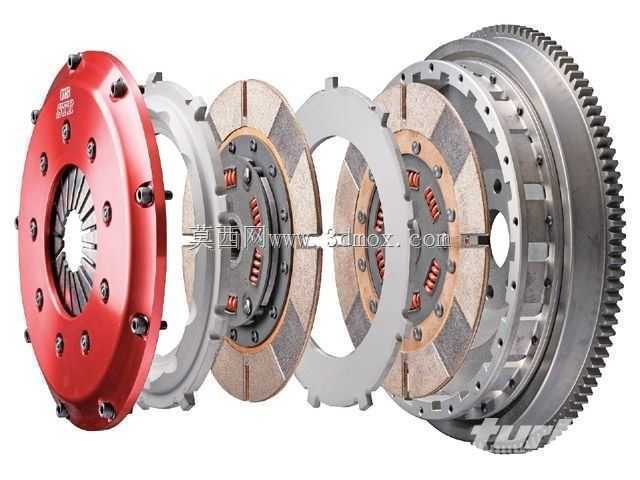

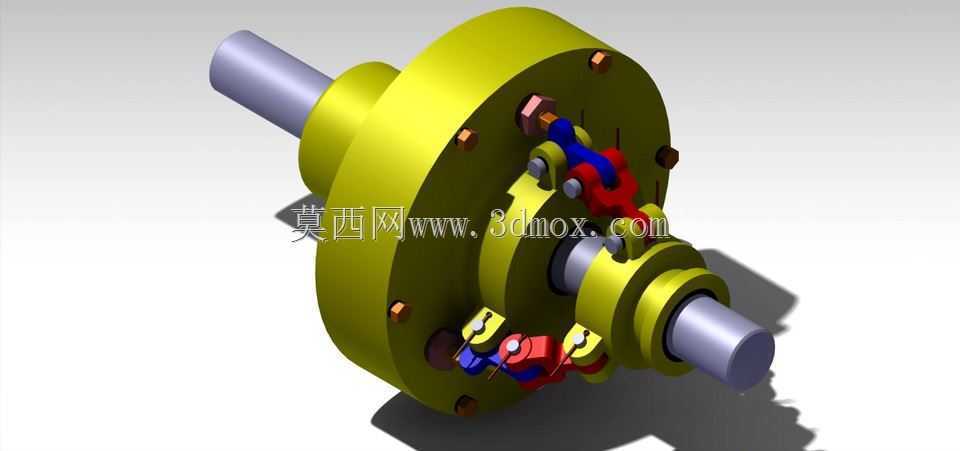

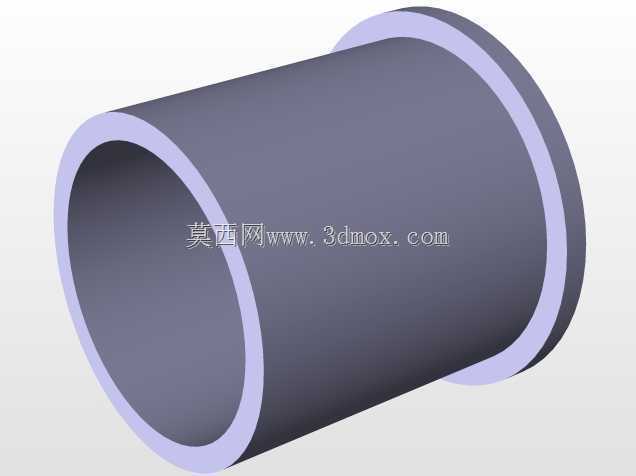

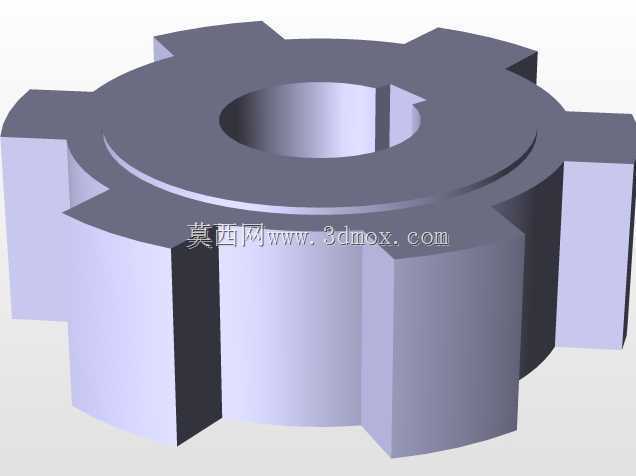

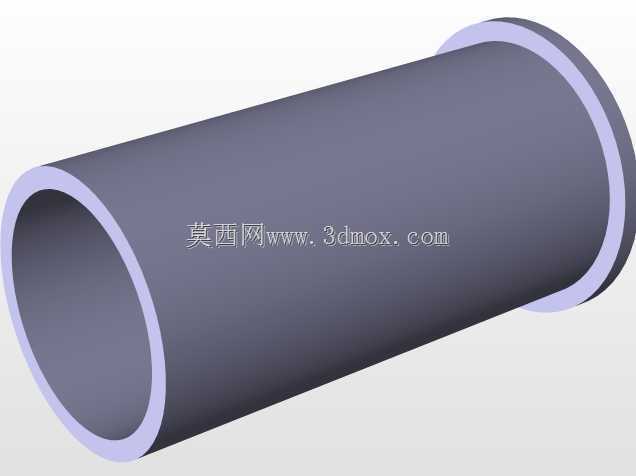

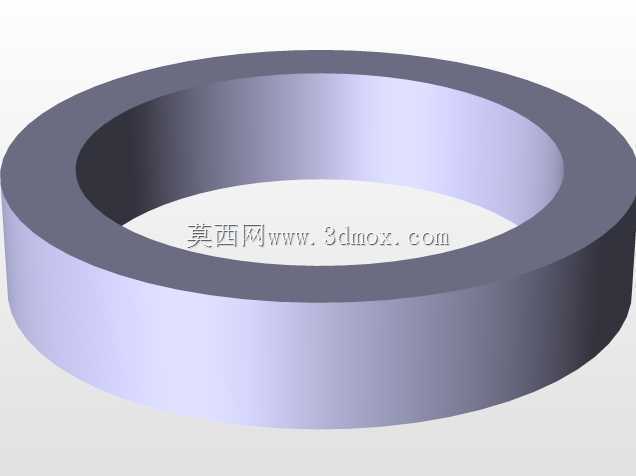

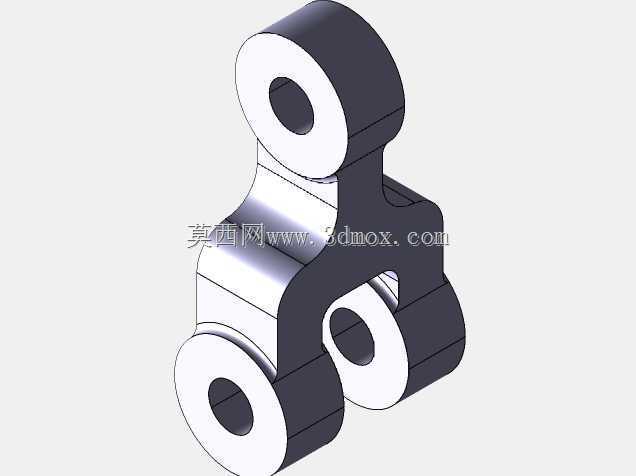

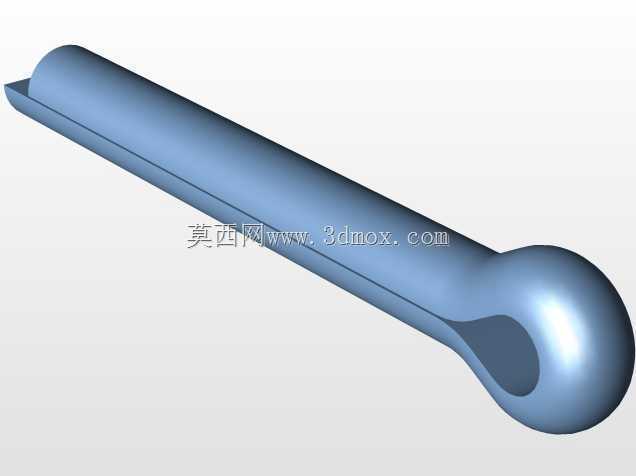

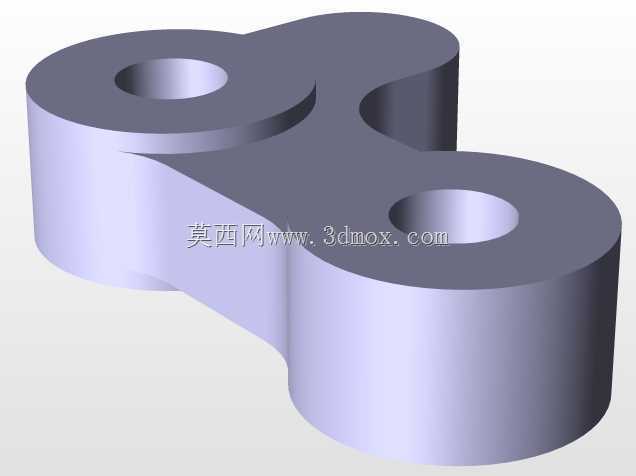

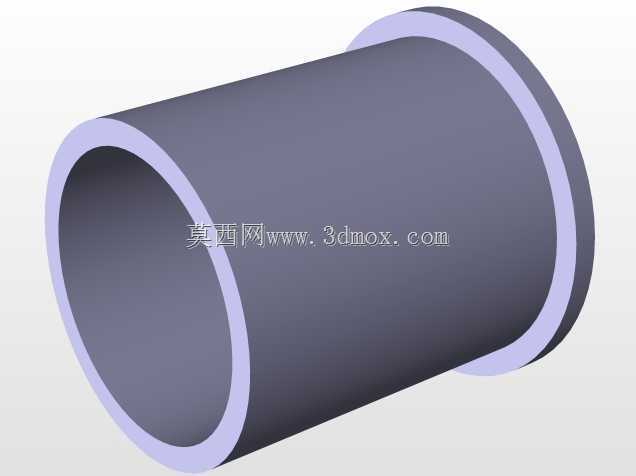

　　结构设计层面，摩擦片组采用交替叠装布局，主动摩擦片通过外齿与壳体内部齿槽周向限位，从动摩擦片通过内花键与从动轴套配合，压紧机构沿圆周均匀布置多组杠杆式压爪与弹性压紧元件，外部操纵力作用于联动环时，压爪同步抬起解除摩擦片轴向预紧，主从动侧即可快速分离；撤去操纵力后弹性元件推动压爪回位，将叠片组均匀压紧，依靠接触面摩擦力传递额定转矩。壳体上外露的红蓝配色联动构件为操纵同步连杆，可保证圆周方向所有压爪动作一致性，避免局部压合不均导致摩擦片偏磨、转矩传递波动。

　　工程选型阶段可根据设备额定输入转矩、轴系最高工作转速、每分钟接合频次调整摩擦片总数量、摩擦面材质参数与弹性元件预紧行程：重载工况下可增加叠片数量提升转矩储备，频繁启停工况则优化摩擦片间隙与散热结构，防止长时间滑磨产生过热烧片。三维建模过程中完整还原了所有零件的装配约束关系，轴段配合公差、摩擦片轴向游动间隙、螺栓连接位置与操纵连杆运动行程均按实际装配逻辑搭建，可直接用于传动系统干涉校验、运动仿真模拟与后续工程出图参考，设计人员能够直观查看内部叠片排布、压爪联动逻辑与外部安装接口尺寸，在新设备传动方案设计时可快速完成安装空间匹配与动力参数校核，减少原型试制阶段的装配返工问题。
