星型五缸径向活塞动力总成结构

　　这套径向布置的活塞动力结构，在航空轻型动力、早期小型通航飞行器、教学演示样机以及复古动力装置复刻领域有着很典型的应用场景。区别于直列、V型排布的内燃机，它将全部气缸围绕中心曲轴箱体沿圆周方向均匀向外辐射，从端面观察整组活塞连杆如同星芒向外伸展，也正是这种布局让整机轴向尺寸被大幅压缩，曲轴的轴向长度远低于同排量直列机型，非常适合对机头迎风直径不敏感、但对轴向安装长度有严格限制的轻型飞行器前置动力舱布置。

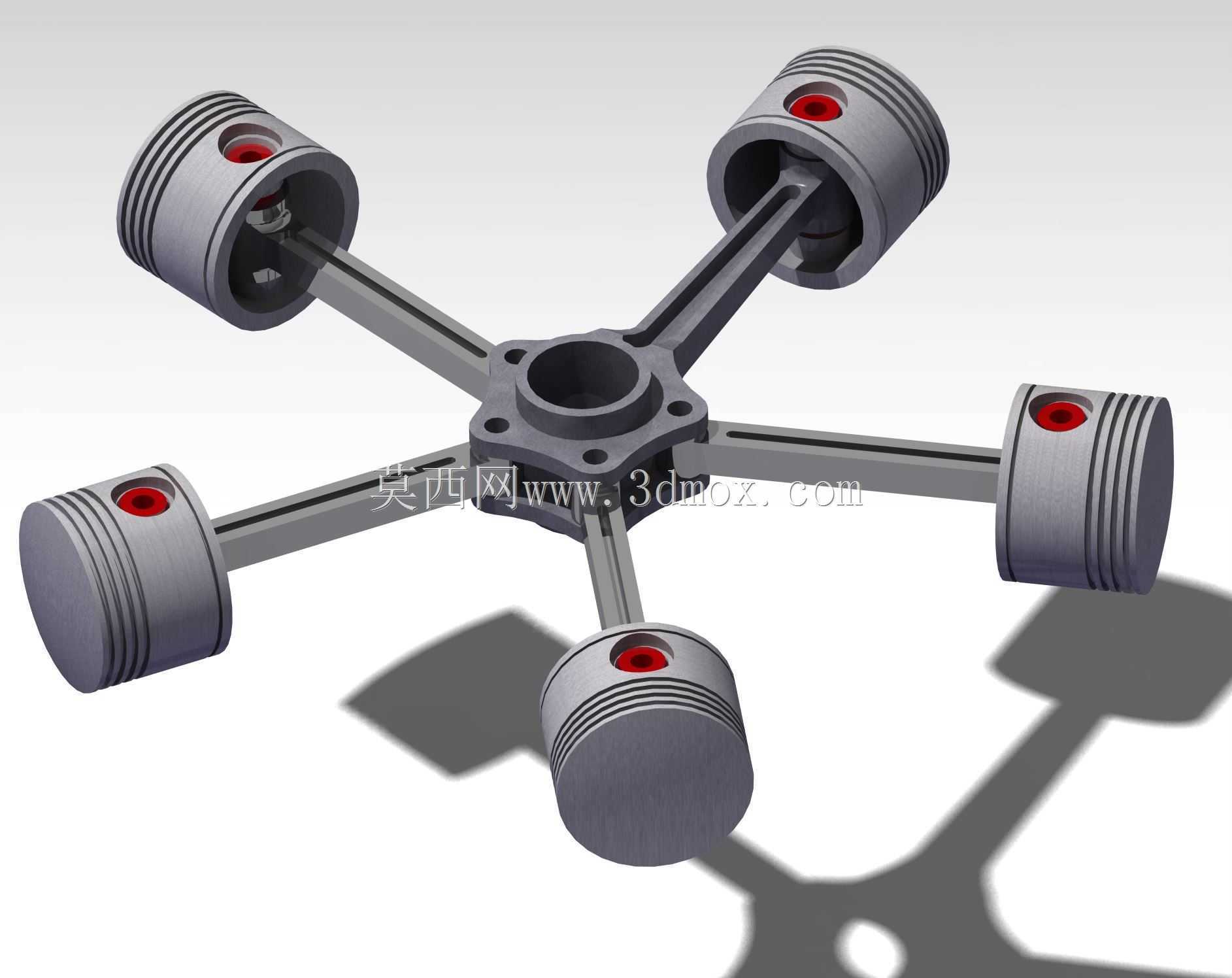

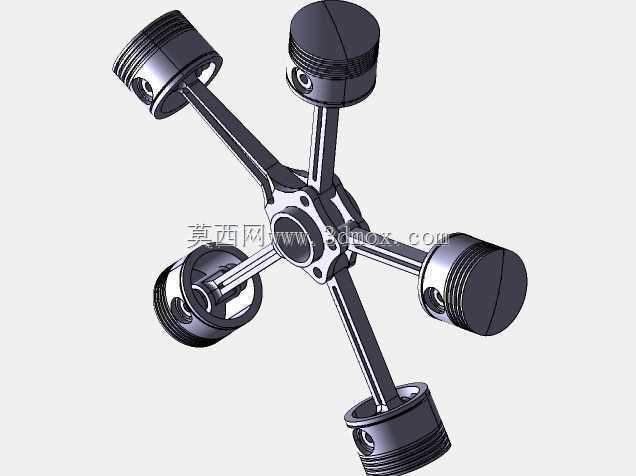

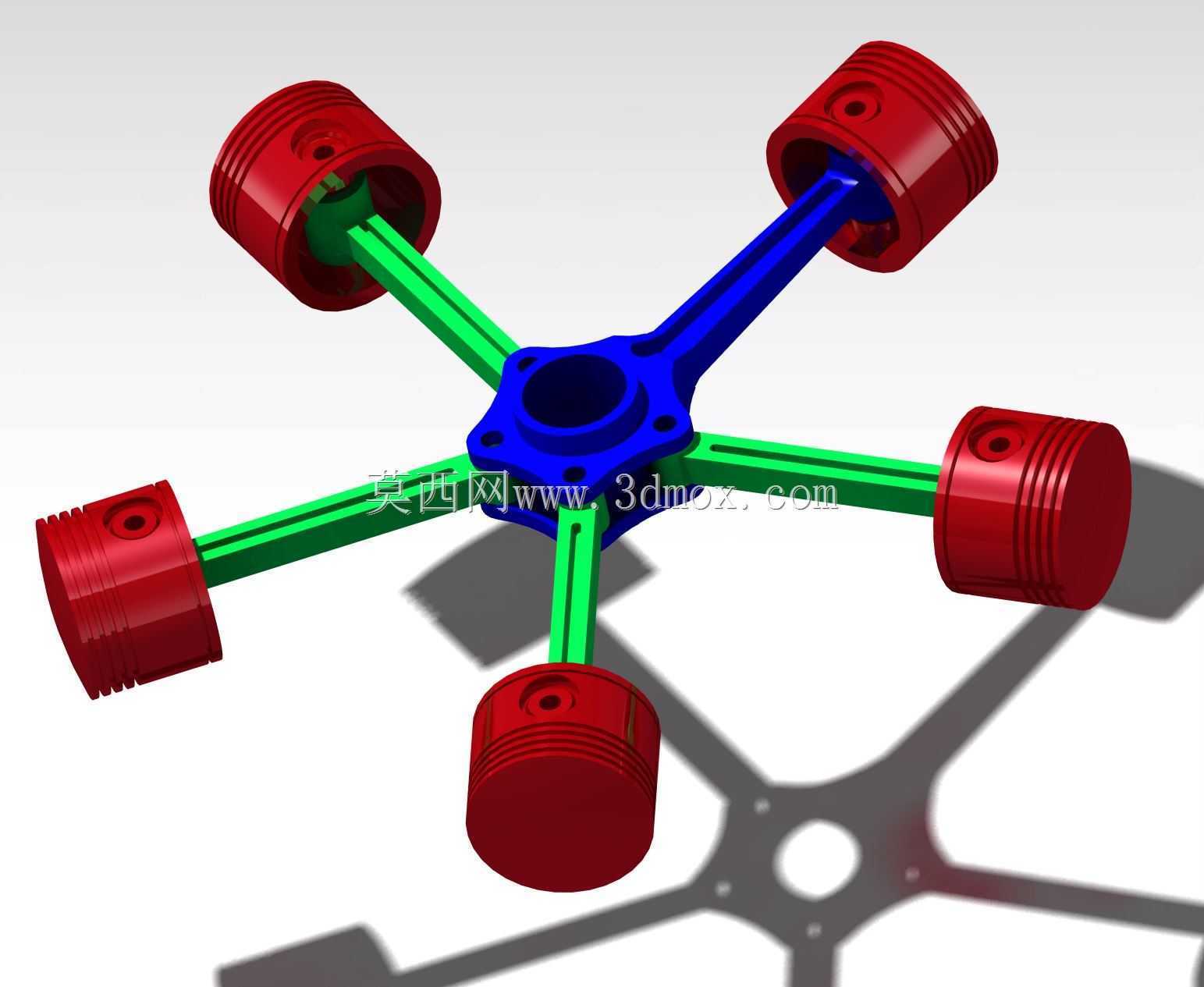

　　从实际功能逻辑来看，五个活塞沿周向均布，每根连杆的内端共同铰接在中心曲柄机构上，活塞在各自气缸内做往复直线运动时，通过连杆将直线推力转化为曲轴的旋转扭矩。周向均匀排布带来的最直接优势，是曲轴每旋转一周的过程中，不同气缸的做功冲程可以均匀错开，动力输出的扭矩波动远小于同缸数直列机型，运转平顺性更好，同时整机的质量围绕旋转中心近似对称分布，曲轴转动时的往复惯性力可以在径向方向大部分互相抵消，对机架的振动传递更小，配套的减震安装结构可以做得更简单。

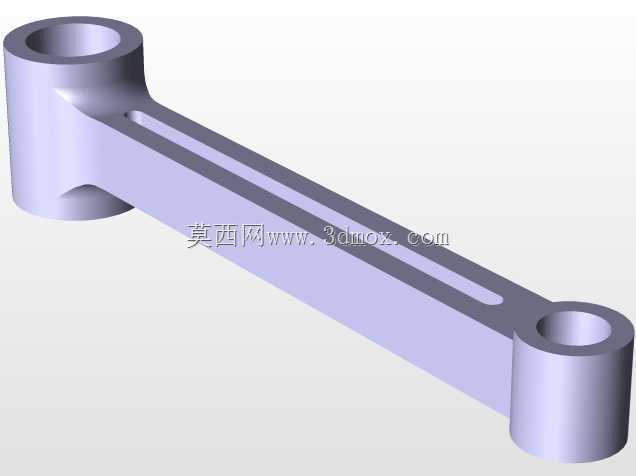

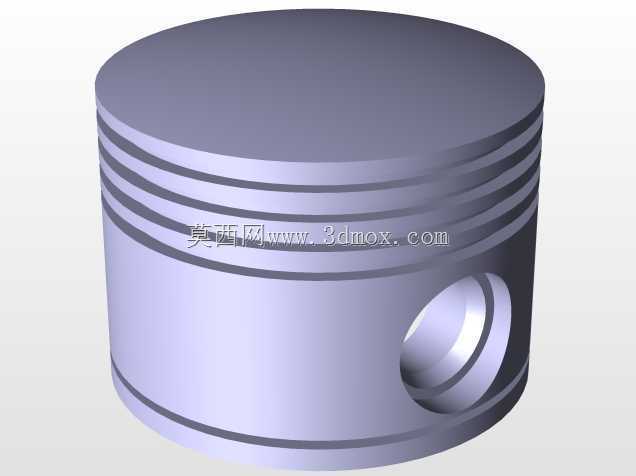

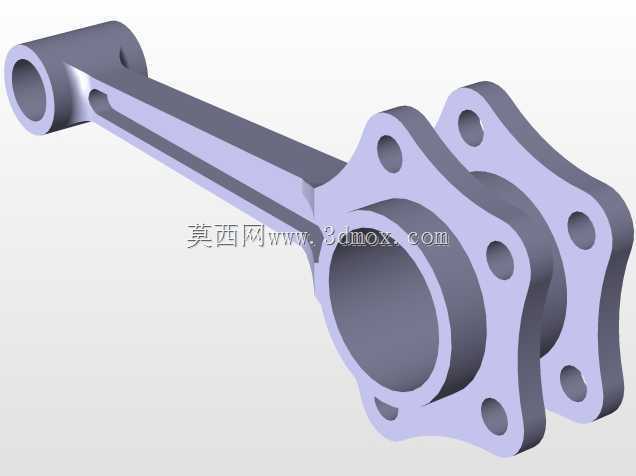

　　在结构设计思路上，中心箱体采用带安装孔的法兰式基体，五个连杆铰接座沿中心孔周向等角度加工，保证每一根连杆的有效工作长度完全一致，活塞行程公差被控制在极小范围内，避免不同气缸压缩比出现偏差。连杆采用工字型截面造型，在保证抗弯抗扭刚性的前提下尽可能削减往复运动质量，降低曲轴高速旋转时的惯性载荷。活塞本体外侧预留了环槽安装位，顶端的凹腔结构对应燃烧室布置，活塞销孔与连杆小头采用同轴配合，装配后活塞在气缸内的运动导向完全由气缸内壁约束，侧向力通过活塞裙部均匀传递到缸壁，减少局部偏磨。

　　安装边界方面，整组机构的最大外轮廓由五个活塞的外端圆周决定，中心箱体的法兰安装孔可直接对接前端减速器或者负载输入端，后端预留的曲轴输出端可以连接飞轮或者启动电机。径向布局下所有气缸的散热面直接暴露在外部气流中，风冷工况下的换热效率远高于密集排布的直列机型，不需要布置复杂的水冷管路，整机外围附属管路数量更少，维护时单独拆解某一个气缸的活塞连杆组件，不需要挪动其余缸体，野外场景下的检修便利性十分突出。建模过程中各运动副的配合间隙需要严格按照内燃机装配公差设定，连杆大头与曲柄销的转动配合、活塞销与连杆小头的铰接配合都保留了合理的活动余量，完整还原机构运动时的干涉检查逻辑，可直接用于动力原理演示、结构选型参考以及新型小型径向动力装置的前期方案验证。
