多插孔带开关延长线排插结构设计

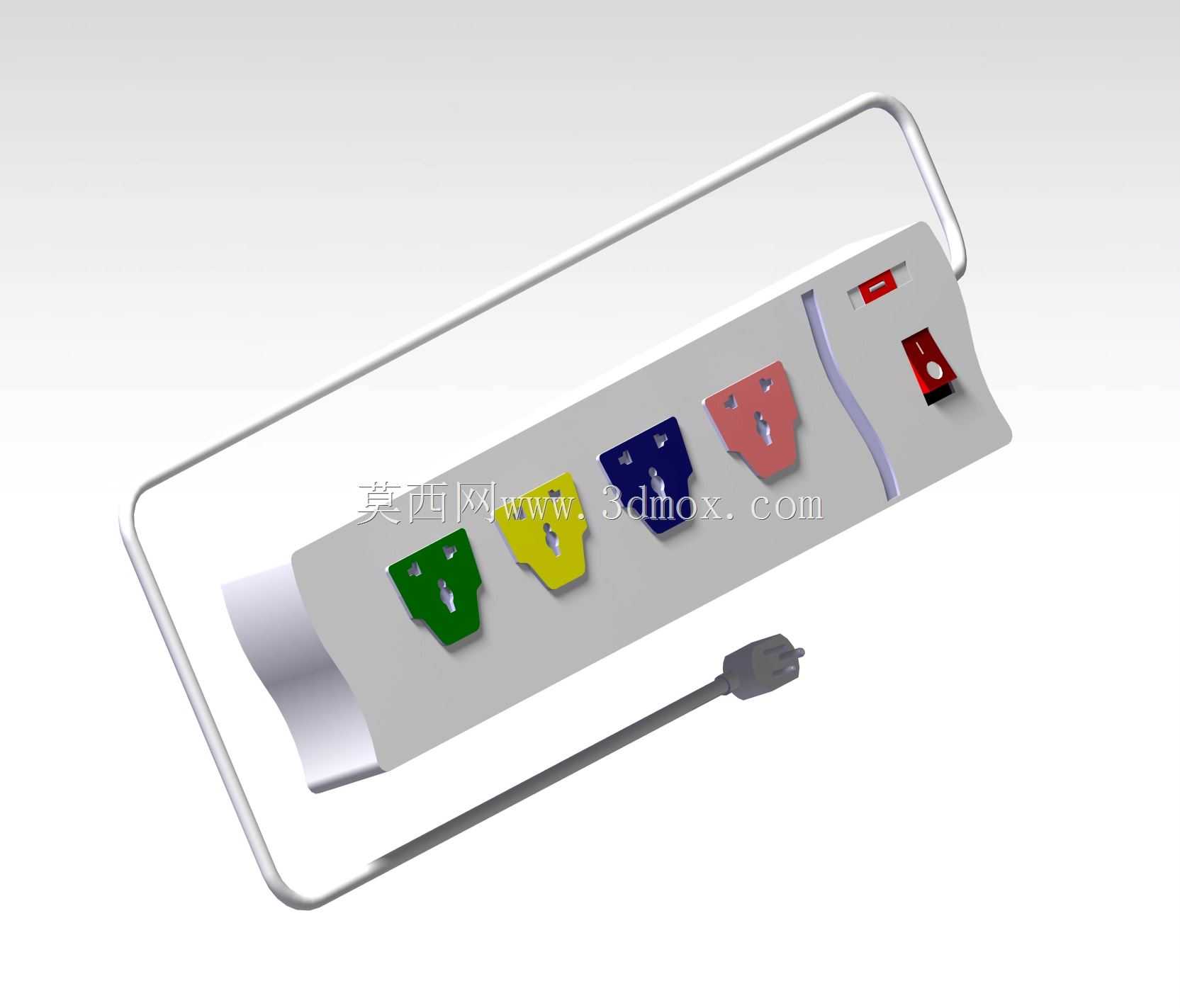

　　在车间临时工位布线、实验室测试台供电拓展、户外临时作业点位接电这类场景里，固定墙面插座的位置往往无法匹配设备摆放需求，过长的设备自带电源线容易在地面拖拽造成绝缘层磨损，过短则无法覆盖作业范围，这款延长线排插的设计初衷就是解决这类供电转接的实际痛点。从结构布局来看，主体采用长条形扁平化壳体，壳体边缘做了圆弧过渡处理，避免在搬运、布设过程中锐边划伤线缆外皮或者作业人员，壳体一侧集成了一体化的电源线出线结构，出线位置做了防弯折的应力释放槽，能减少日常拖拽、弯折时线芯与壳体连接位置的疲劳断裂风险，电源线末端采用标准国标三脚插头，适配常规墙面插座的取电需求。

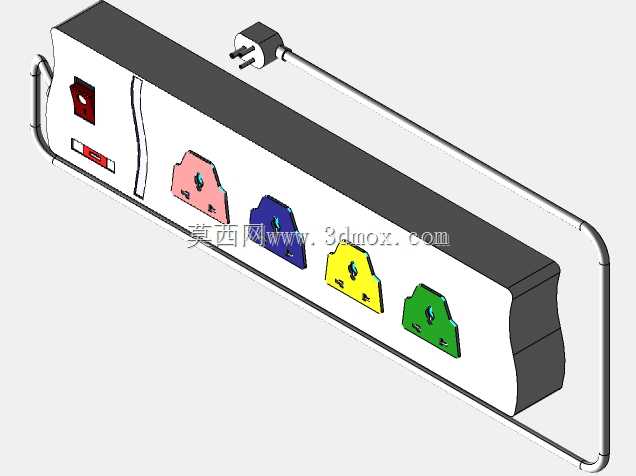

　　插孔区域排布了四组不同标识的万用插孔位，不同插孔采用差异化颜色区分，方便作业人员快速识别对应回路，每个插孔的接触弹片采用倾斜式导向结构，插头插入时能顺着导向面滑入接触位，避免插脚偏斜造成的弹片变形，同时插孔之间预留了足够的间距，即使插入大尺寸的电源适配器也不会出现相邻插孔被遮挡无法使用的情况。壳体上集成了独立的船型电源开关，开关位置做了凸起的防滑纹理，戴劳保手套操作时也能准确按压切换通断状态，开关旁设置了红色的电源指示灯，指示灯采用柔光扩散结构，在车间强光环境下也能清晰识别供电状态，不会因为光线过强看不清指示，也不会在暗光环境下光线刺眼影响作业。

　　壳体尾部设计了可折叠的金属提手结构，提手采用圆钢弯折成型，表面做了绝缘喷塑处理，既可以在临时布设时手提移动排插，也可以通过提手将排插挂装在工位支架、设备侧壁上，减少桌面、地面的占用空间，避免排插直接放置在地面被过往人员踩踏或者物料碾压。从安装边界来看，这款排插的整体厚度控制在35mm以内，即使贴靠墙面布设也不会突出过多影响通道通行，壳体底部预留了两个壁挂安装孔位，可以采用自攻螺丝直接固定在墙面、工作台侧面，固定孔位采用长圆孔设计，安装时可以微调位置抵消钻孔的位置误差，不需要反复扩孔调整。内部走线采用铜排一体化连接结构，替代传统的飞线焊接方式，既降低了大电流负载下的接触电阻，也避免了长期使用后焊接点虚接发热的隐患，铜排与插孔弹片之间采用铆接固定，连接强度更高，能承受频繁插拔带来的机械应力。在实际使用场景中，这款延长线排插可以覆盖半径8米范围内的设备供电需求，单路额定负载下可以同时为多台测试仪器、电动工具、桌面设备供电，不需要额外布设多个转接插排，减少了供电回路的接点数量，降低了接点发热引发的安全隐患。

　　设计过程中针对车间多粉尘、偶尔有液体飞溅的使用环境，壳体接缝处做了错位挡边结构，少量飞溅的液体、粉尘不会直接进入壳体内部接触带电部件，提升了复杂作业环境下的使用可靠性，插孔入口处做了防误插的保护门结构，单孔插入时需要达到一定的压力才能推开保护门，避免金属异物误插入造成触电风险。电源线的线径选型匹配额定负载的载流要求，线芯采用多股软铜丝绞合结构，反复弯折也不容易出现线芯断裂，外被采用耐磨的PVC材质，在地面拖拽时不容易被尖锐毛刺割破绝缘层。整体结构没有采用多余的装饰性设计，所有外形特征都服务于实际使用功能，比如壳体表面的细微防滑纹理，是为了手持移动时不容易滑落，开关旁的标识凹槽是为了长期使用后标识不会被摩擦脱落，提手的弯折弧度贴合手部握持的角度，长时间手提移动也不会出现硌手的情况。
