多级平行轴齿轮传动箱结构设计

　　这套平行轴多级齿轮传动结构，核心面向中小功率减速传动场景，在轻工输送线、小型工装驱动、实验台动力传输、伺服输出端降速增扭这类工况里十分常见。整套结构没有冗余的复杂箱体包覆，直接将各级啮合齿轮、支撑轴、轴端定位段完整呈现，对初学传动布局、校核齿轮啮合关系的结构工程师来说，能非常直观地看清动力从输入到输出的完整传递路径。

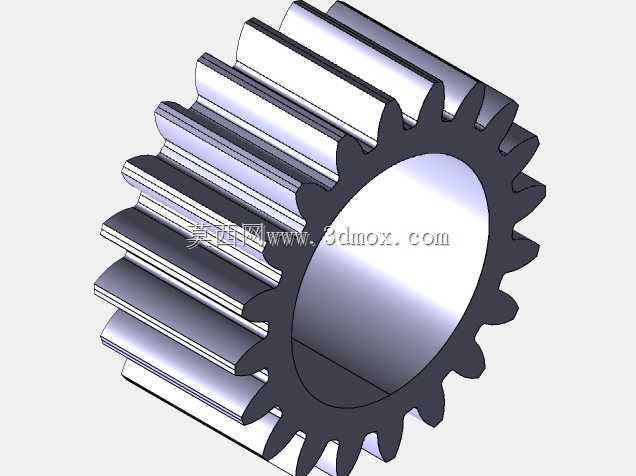

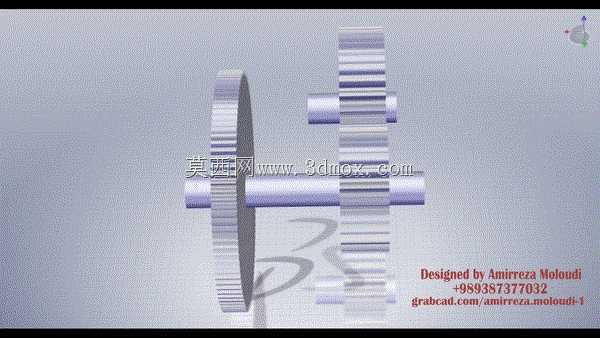

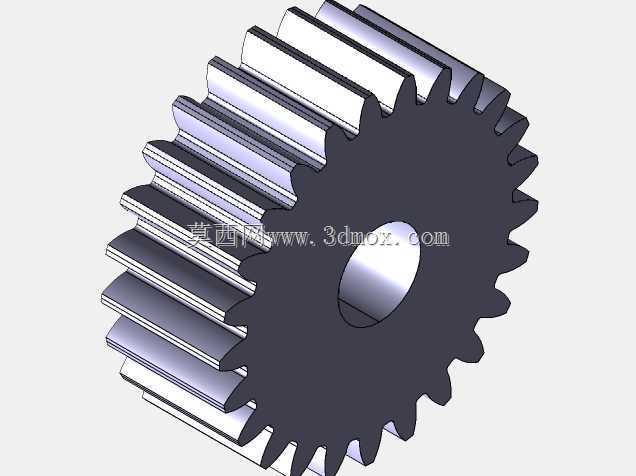

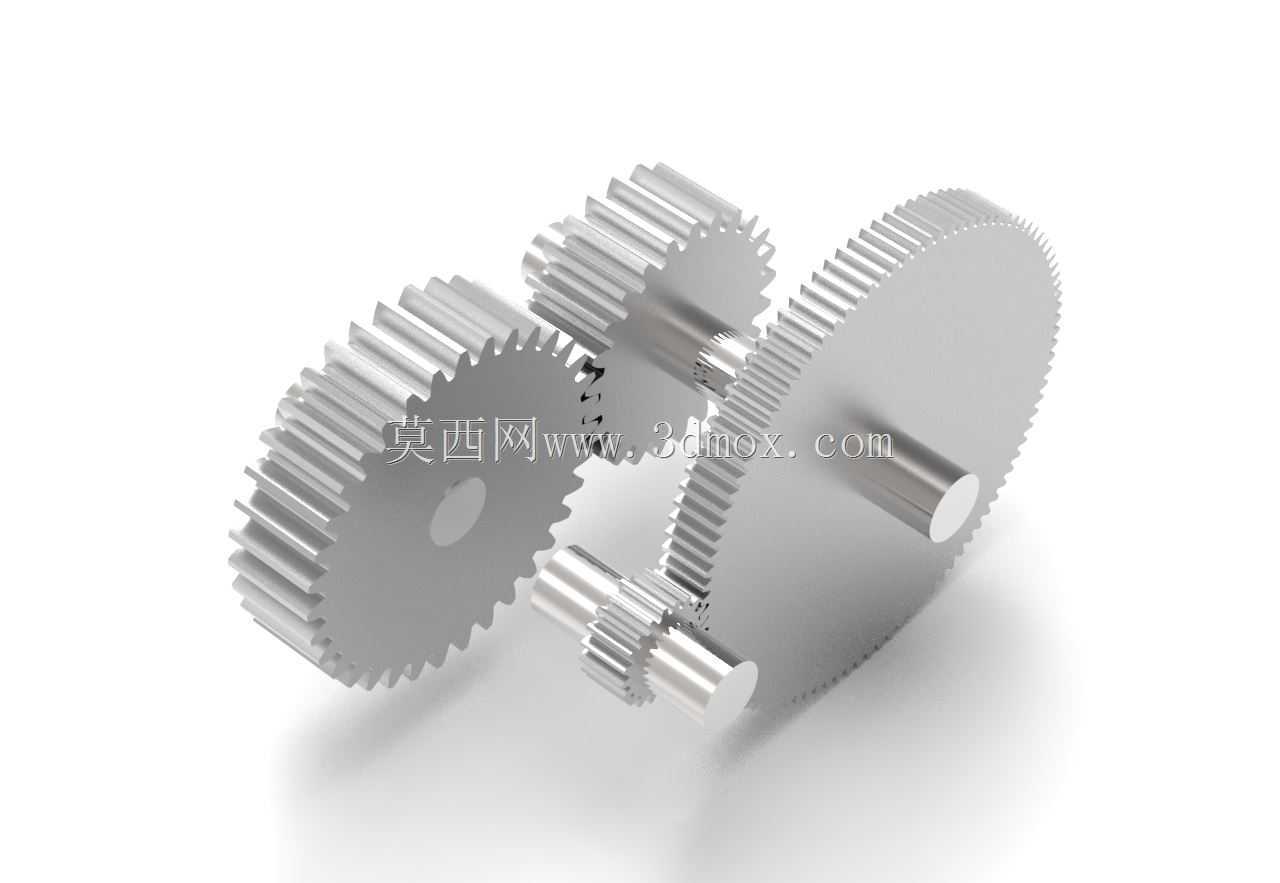

　　从布局逻辑来看，整套传动采用平行轴排布，所有齿轮轴线保持平行，不同齿数的圆柱直齿轮依次啮合：小齿数主动齿轮带动大齿数从动齿轮，每一级啮合都完成一次转速降低、扭矩放大的传动匹配。轴系的布置没有采用同轴减速的嵌套结构，而是将各根传动轴沿齿轮啮合的中心距依次铺开，齿轮的分度圆相切位置严格按照齿顶间隙、侧隙要求预留空间，避免运转过程中出现齿顶干涉、啮合卡滞的问题。

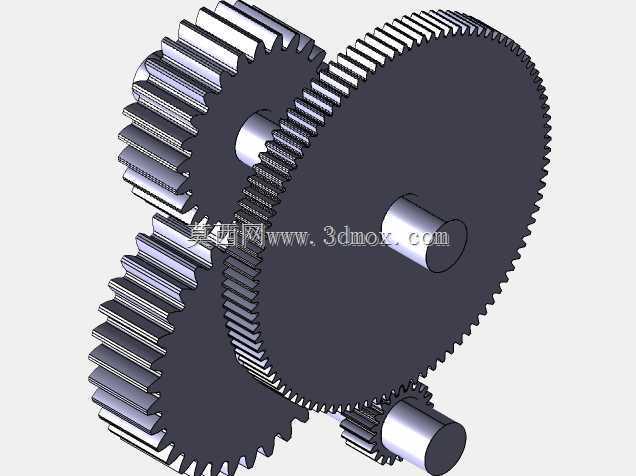

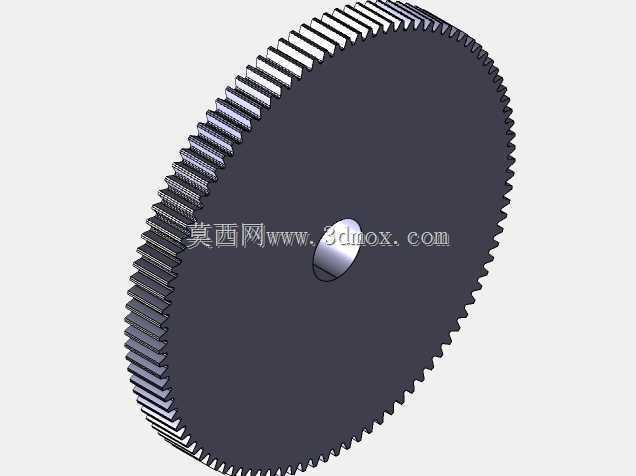

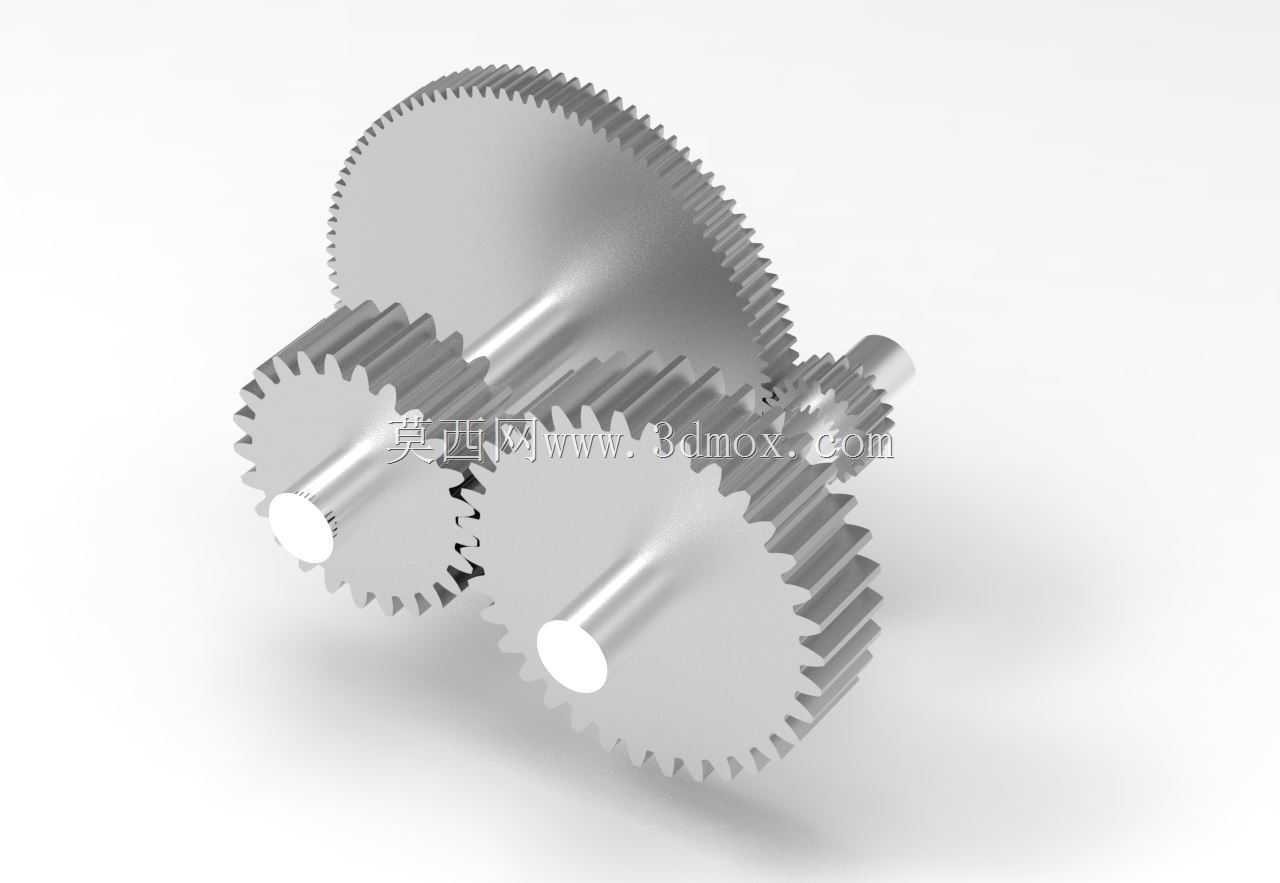

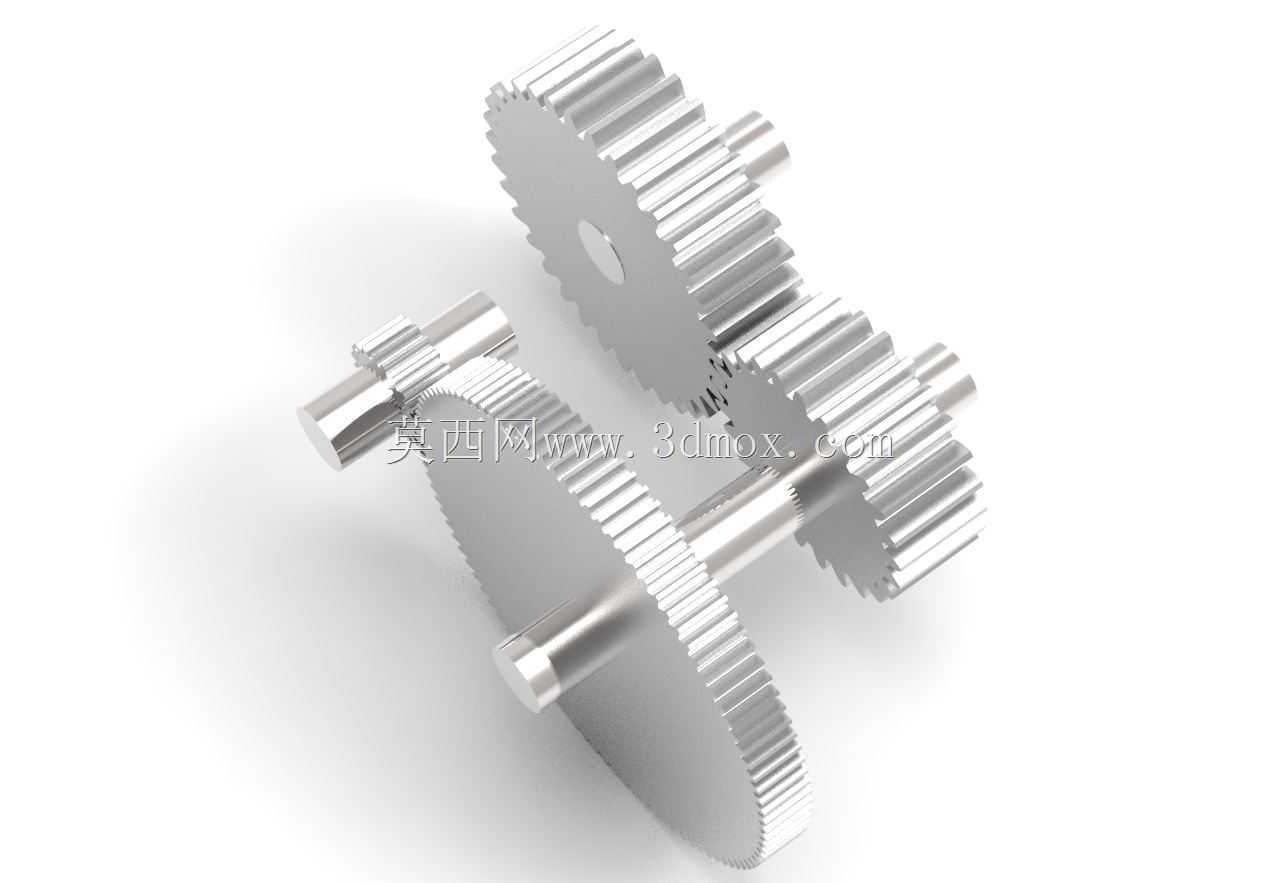

　　实际工程应用里，这类开式展示的齿轮组常用来做传动原理验证，也可以在此基础上加装密封箱体、润滑腔、轴承端盖，演变为正式工况使用的减速箱。设计过程中首先要确定总传动比，再根据总速比分配各级齿轮的齿数，避免单级传动比过大导致齿轮尺寸悬殊、整体轮廓失控。图中结构的各级齿轮直径梯度排布，大齿轮作为末级输出件，承载最大的输出扭矩，齿宽、轴径都对应做了加强；中间轴上同时布置两个不同齿数的齿轮，一侧和前级高速齿轮啮合，另一侧和后级低速齿轮啮合，实现动力在相邻轴之间的接力传递。

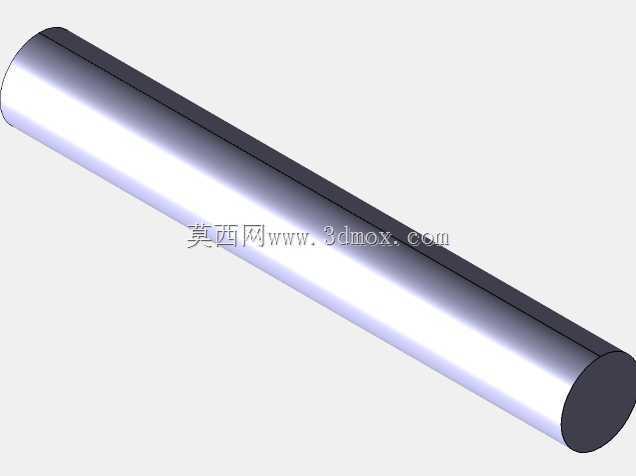

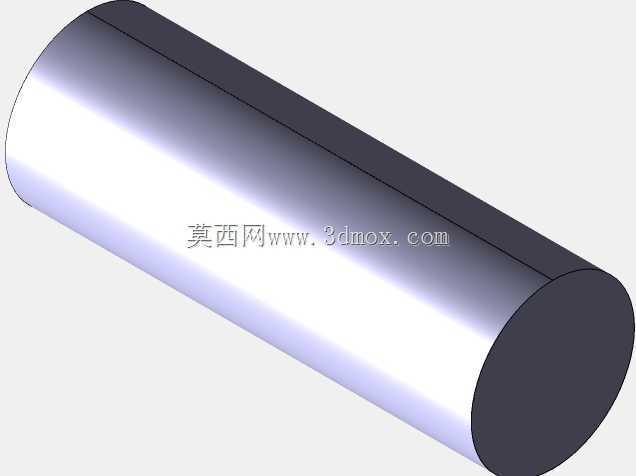

　　安装边界层面，所有传动轴的两端都预留了轴承配合轴颈，轴端的圆柱段可以直接装入深沟球轴承或者滑动轴套，再固定到箱体侧壁的轴承孔内。齿轮和轴之间采用键连接或者过盈配合的方式传递扭矩，齿轮端面靠轴肩做轴向定位，防止运转过程中齿轮沿轴窜动，破坏啮合精度。外轮廓上最大尺寸为末级大齿轮的齿顶圆直径，布局时箱体内壁和大齿轮齿顶之间要预留足够的安全间隙，既避免运转时齿轮刮蹭箱壁，也留出润滑油飞溅的空间。相邻两根轴的中心距由配对齿轮的模数、齿数共同计算得出，加工箱体轴承孔时必须严格保证孔距公差，否则会出现齿轮侧隙过大、传动冲击噪音强，或者侧隙过小、转动卡滞甚至齿面过载断裂的问题。

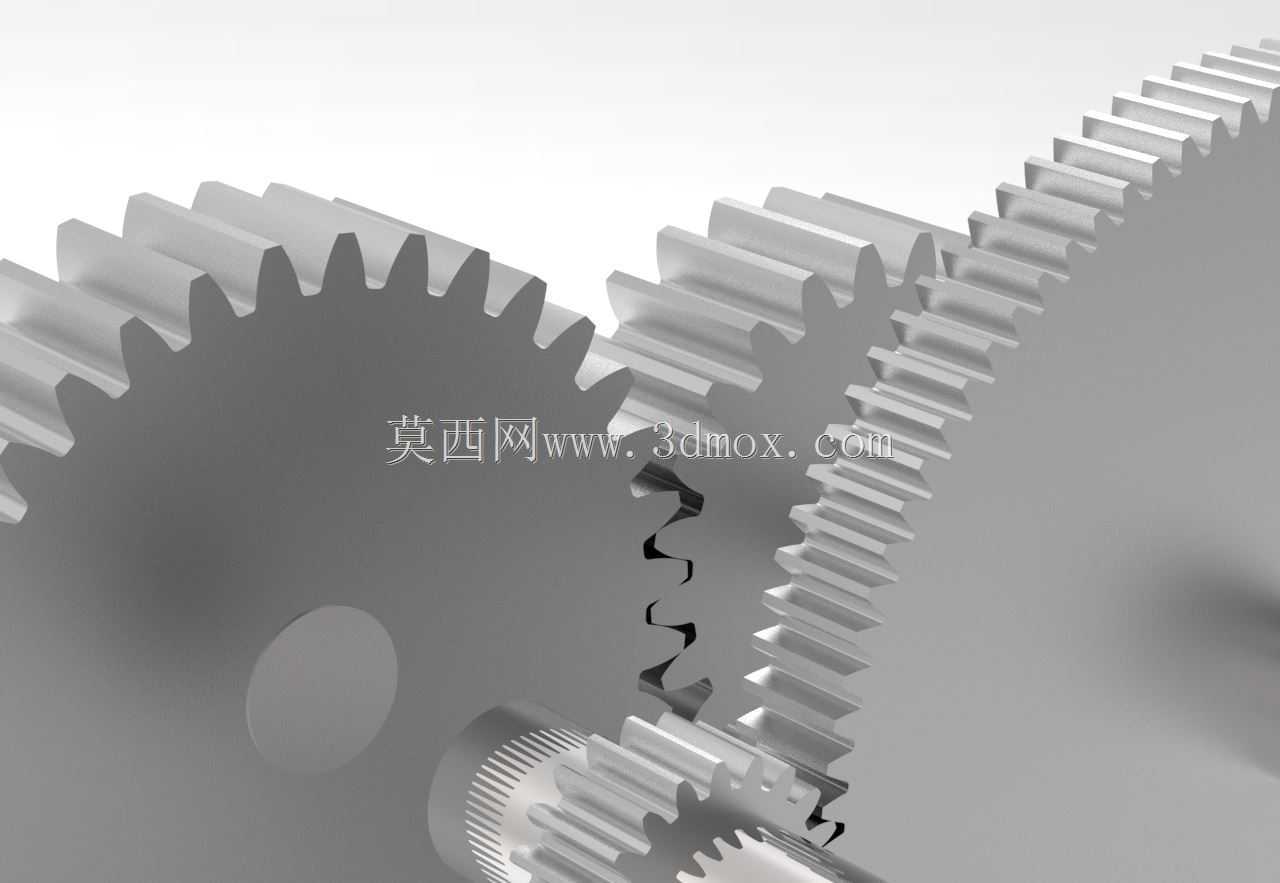

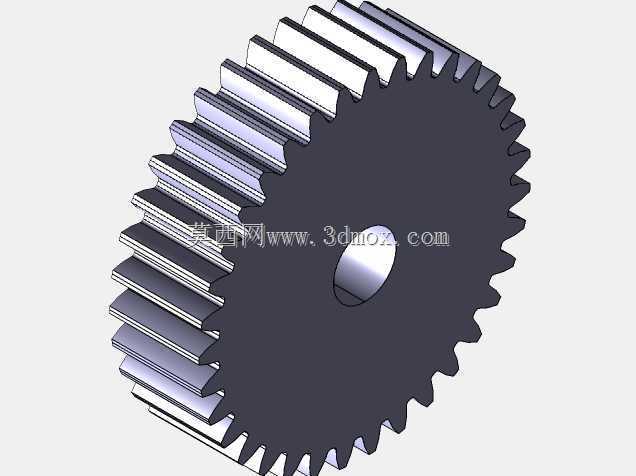

　　功能特性上，直齿圆柱齿轮加工工艺简单，对安装轴向误差的容忍度较高，不需要像斜齿轮那样抵消轴向力，箱体两端可以只用简易径向轴承支撑，结构成本更低。这套结构在建模时完整还原了轮齿的渐开线齿形，齿根过渡圆角、齿顶倒角都做了写实处理，装配后齿轮处于正确啮合状态，没有出现齿面穿透、错位的问题。工程师在做类似项目设计时，可以直接参考这套布局的轴系间距分配逻辑：高速级齿轮尺寸小、转速高，布置在靠近动力输入的一侧；低速级大齿轮尺寸大、扭矩高，布置在输出端，让整个传动链的载荷分配更均匀，同时控制整体外形尺寸在安装允许的边界范围内，后期加装箱体、润滑密封组件后即可投入实际传动工况使用。
