工程履带行走轮组闭环履带结构

　　这套履带式车轮结构主要面向小型工程机械、农用作业平台、巡检机器人以及重载移动底盘的行走系统设计。它并不是单一车轮，而是把驱动啮合、承载导向、环向牵引和接地包覆整合在一条闭合履带上的行走单元。实际设备在泥泞田块、碎石路面、松散沙土或临时施工场地作业时，普通橡胶轮容易因接地面积小而打滑、下陷，履带结构则通过较长的接地段把整机重量分散到更大面积上，降低接地比压，使设备在软基路面仍能保持稳定推进。

　　从结构功能看，闭环履带外侧连续分布齿形或凸起特征，这些特征在接地时能够嵌入松散表层，提供纵向抓附力；内侧则需要与驱动轮、导向轮或支撑轮保持稳定配合。驱动段通常依靠轮缘与履带节距之间的啮合传递扭矩，导向段负责限制履带横向窜动，支撑段则承受车架传来的垂向载荷。设计时不能只关注履带外形，还要把轮径、包角、节距、齿高、转弯间隙和张紧行程一起校核。若驱动轮包角过小，急加速或爬坡时容易出现跳齿；若履带张紧量不足，长时间运行后会因磨损和弹性变形产生松边拍打；若张紧过紧，则会增大轮轴载荷和弯曲阻力，造成功率损耗上升。

　　建模过程中，履带环的空间路径是核心。直线段需要保持平直，以保证接地压力均匀；两端回转段应与轮体曲率连续过渡，避免履带在进入和离开轮面时产生突变弯折。齿形排布沿环向等节距展开，端部圆弧处的齿距不能简单按直线长度复制，需要结合曲率半径检查相邻齿在弯曲状态下的间隙，防止与轮齿干涉。对于这类闭合柔性件，三维表达时既要呈现连续带状本体，也要保留内侧啮合面、外侧抓地齿和侧边限位面的细节，方便后续在装配环境中检查运动包络。

　　安装边界方面，履带轮组在底盘上的布置受轴距、轮径、离地间隙和车架侧板宽度共同约束。两端轮轴中心距决定履带直线段长度，轮体半径决定回转段高度，履带宽度则影响横向稳定性和车架开口尺寸。底盘设计时，轮轴支座需要预留张紧调节空间，常见方式是让导向轮轴沿长槽移动，通过螺栓或张紧机构调整中心距；支座周围还要留出拆装工具空间，避免履带更换时与车架横梁、液压管路或电气线束冲突。若用于双侧独立驱动平台，左右履带应保持平行，驱动轴同轴度和履带中心线偏差需要控制，否则直行时会出现跑偏，转向时也会增加额外摩擦。

　　在不同应用场景下，结构侧重点并不相同。农用作业平台更重视泥地通过性和防缠草能力，履带齿形可偏深，侧边应减少容易挂草的凹槽；工程搬运底盘更重视承载和耐磨，支撑轮数量、轮体材料和履带厚度需要加强；巡检机器人则关注运行阻力与噪声，轮履配合应更平顺，张紧力也可适当降低。设计初期可先按整机重量估算单侧履带承受的垂向载荷，再根据接地长度和履带宽度推算接地比压，随后结合行驶速度确定轮体转速，再反推驱动扭矩和轴承受力。

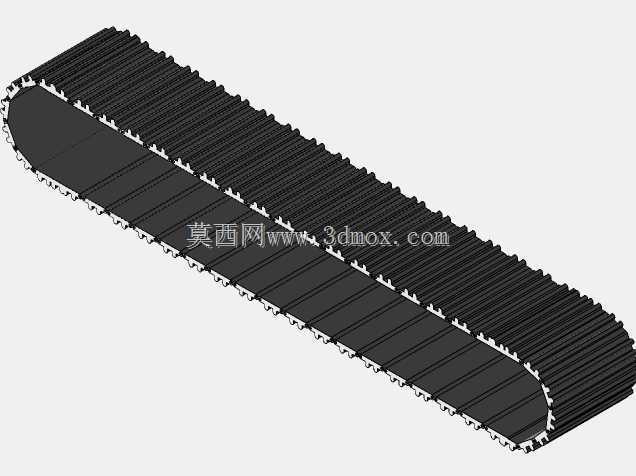

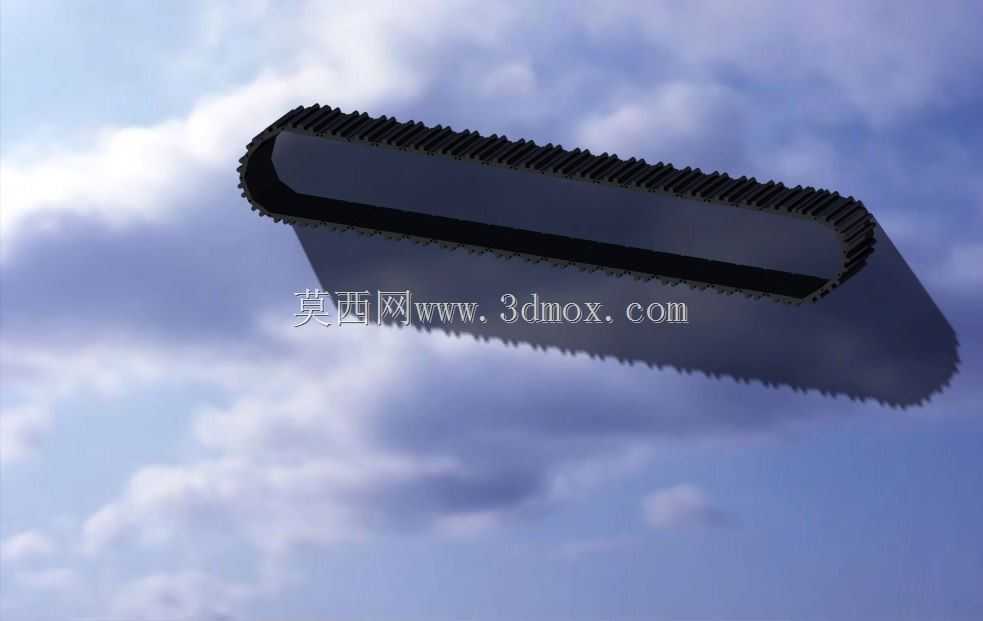

　　外形上，该模型呈现为长环形履带包围两端回转区域的形态，黑色带状主体连续闭合，外缘齿状轮廓沿整圈分布。视觉上虽然没有把全部机架和轮系展开，但已清楚表达履带行走机构最关键的环向路径与啮合特征。结构工程师拿到这类数模后，可以继续补充驱动轮、导向轮、托链轮、张紧座和底盘侧板，也可以据此校核履带在极限转弯、越障和爬坡状态下的空间位置。对于移动设备研发而言，履带轮组的价值不只是提高牵引力，更在于通过接地面积、环向啮合和张紧导向的配合，让整机在非铺装路面获得可靠的行走能力。
