立式剖分式轴承座组件三维结构

项目分类:轴承座 发布时间:2024-10-08 ID:779732
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构
  • 立式剖分式轴承座组件三维结构

  这套立式剖分式轴承座组件,在常规带式输送、小型搅拌设备、风机传动轴系以及轻工生产线的从动辊支撑场景里使用频率很高。现场维护时不需要把轴端联轴器、带轮整体拆出,只需松开轴承盖紧固螺栓、取下上盖,就能直接更换内部滚动轴承或者调整轴系对中,这对连续生产线上的设备维保来说,能大幅缩短停机检修的时长。

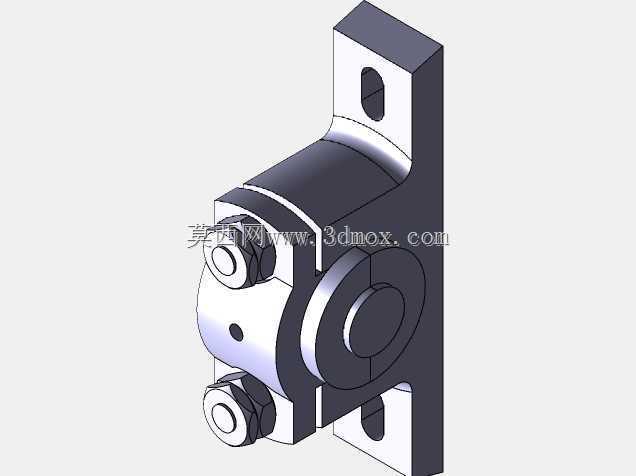

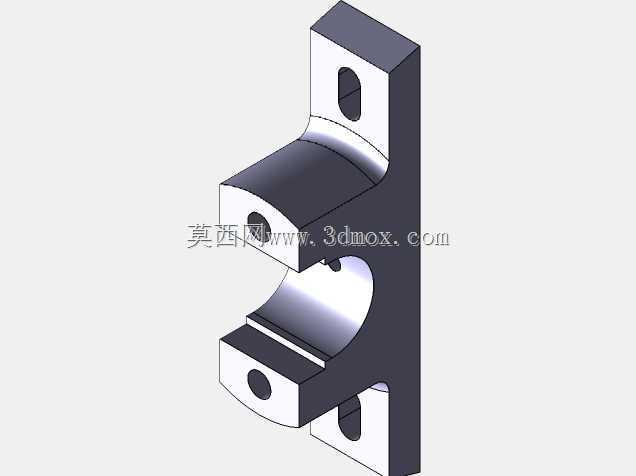

  从结构功能上拆分来看,整套组件包含立式安装背板、下半轴承座基体、可拆卸上轴承盖、两侧锁紧螺栓、轴端定位结构以及安装固定孔位。背板上开出的长圆形安装孔,并非随意设计:长孔的延伸方向给安装调试留出了微调余量,现场把轴承座固定到设备机架立面时,不需要在焊接机架阶段就把孔位公差控制到极高精度,装配人员可以先穿入固定螺栓,推动整个座体调整轴系的同轴度,等轴和配套传动件的跳动、对中参数全部达标后,再彻底拧紧安装螺栓完成锁固,这种容错设计在非精密焊接机架的项目里非常实用。

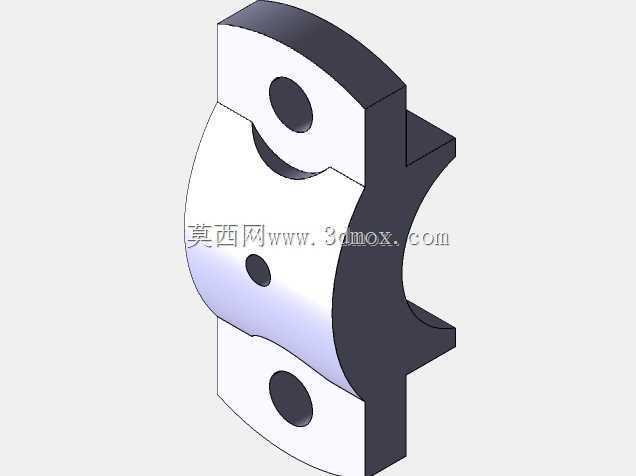

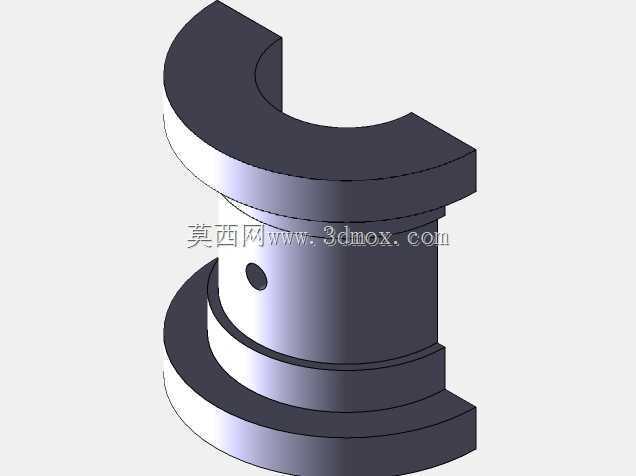

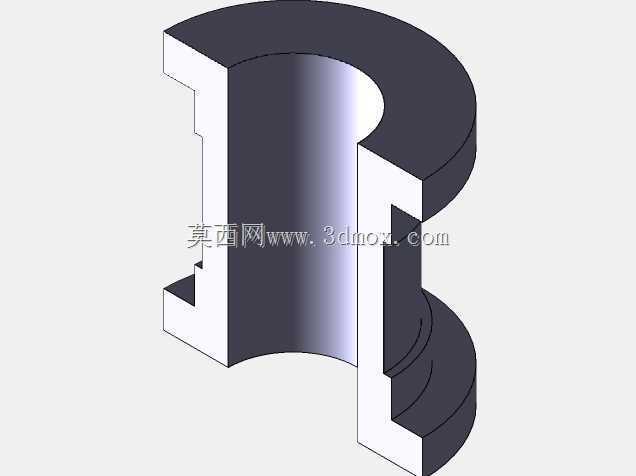

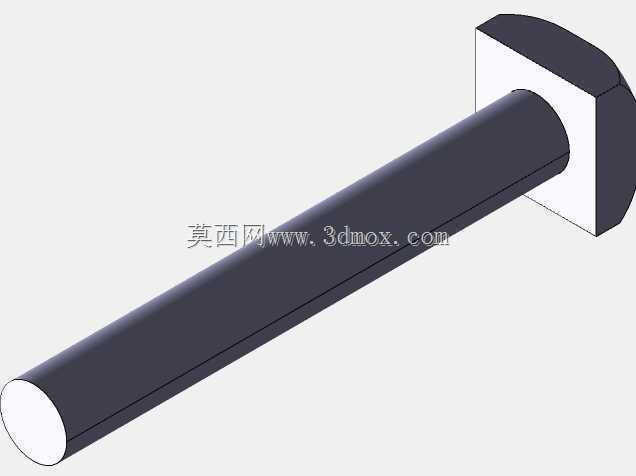

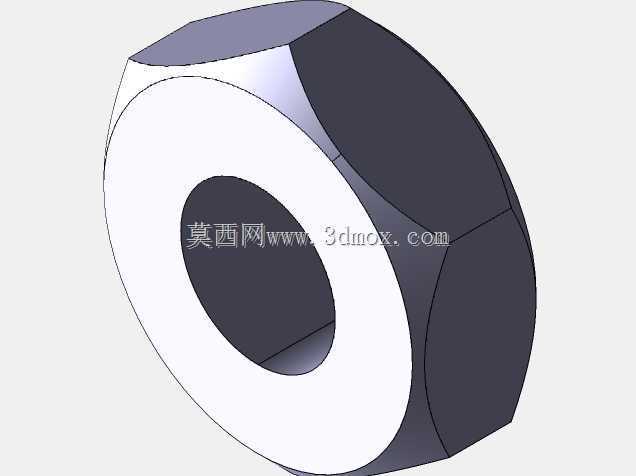

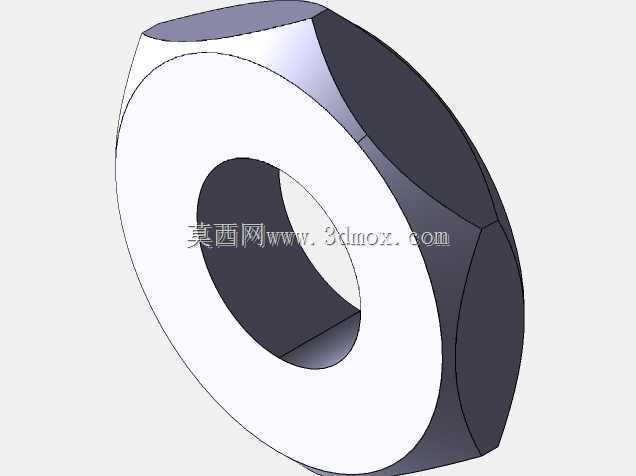

  建模过程中首先要敲定的是轴系的适配边界:轴承内孔配合段的直径决定了轴承座内腔的圆弧半径,上下座体合模之后的内圆柱面,要和所选外球面轴承或者标准深沟球轴承的外圈形成过渡配合,既不能间隙过大导致轴承外圈在座孔内发生跑圈磨损,也不能过盈量太高造成轴承装入后滚动体卡滞、运转温升超标。上盖和下座的结合面做了贴合止口设计,合盖时两个定位面可以自动对齐,避免螺栓锁紧过程中上下座出现错位,把轴承外圈夹变形。两侧的紧固螺栓选用六角头结构,座体上预留的沉台可以让螺栓头部完全沉入,不会在轴承座外侧形成突出干涉,尤其在周边布线、布置防护罩的紧凑设备空间里,能避免刮蹭线缆或者防护件。

  安装尺寸边界方面,立式背板的总高度要覆盖上下两个安装孔的孔距,孔位分布在轴承腔的上下两侧,让支撑反力的作用线尽量穿过安装固定点的连线,设备运行时轴上的径向载荷可以直接通过背板传递到机架,不会让紧固螺栓承受额外的倾覆弯矩。轴承腔的轴向宽度要和所选轴承的宽度匹配,两侧留出的密封件安装槽,可以加装毡圈油封或者唇形密封圈,阻挡车间里的粉尘、切削液或者输送物料的碎屑进入轴承内部,同时留住轴承腔内的润滑脂,延长补脂维护的周期。

  从设计思路的角度看,这类剖分结构舍弃了整体式轴承座装配时必须从轴端套入的限制:很多长轴组件在出厂时已经在轴两端预装了联轴器、链轮等零件,整体式座体要穿过这些大直径零件根本无法实现,剖分式座体可以直接在轴的支撑位置环抱合拢,再锁紧上下盖螺栓即可完成固定,不管是新设备总装还是旧设备现场改造,都有极强的适配性。座体侧面预留的注油孔通道,可以直通轴承腔内部,维保人员不用拆开轴承盖,就能通过油嘴补充润滑脂,日常巡检维护的操作门槛很低。

  外形上背板和轴承腔衔接的位置做了加强筋过渡,避免支撑位置受径向载荷时背板和座体的焊接/铸造衔接位置出现应力集中,长期承受交变载荷的工况下也不容易发生断裂。轴端露出的圆形端盖结构可以封住轴承的轴向端面,既限制轴承的轴向窜动,也能从外侧阻挡异物进入,端盖和座体之间的小螺栓固定结构,拆解时只需拧下几颗小螺钉就能取下,检查轴承磨损状态十分方便。整套结构的所有配合面、孔位、螺栓间距都按照通用传动件的适配逻辑搭建,导入设备总装时可以直接和轴、轴承、机架立柱做干涉检查,提前排查现场安装时可能出现的孔位不对齐、零件磕碰问题。
