剖分式带座滑动轴承支撑结构设计

　　在带式输送机、矿山破碎设备、中小型风机以及常规工业传动线的转轴支撑环节，这类剖分式带座支撑结构是应用频次极高的支撑部件，区别于整体式轴承座的拆装局限，这种上下对合的结构形式，能在不拆卸轴端联轴器、传动轮的前提下完成轴瓦的更换与间隙调整，大幅降低产线运维的停机时长，尤其适配长轴跨距布置、轴端预装大量传动部件的设备场景。从实际使用场景来看，这类支撑件通常布置在传动系统的固定端侧，承担转轴的径向载荷，部分经过间隙优化的结构也可承受小幅度的轴向窜动限位，在输送线的托辊轴支撑、小型减速机的输入输出轴外支撑、农用机械的传动轴定位场景中都能见到同结构的应用。从结构设计逻辑来看，整个部件采用上下座体对合的形式，结合面经过铣削加工保证贴合精度，

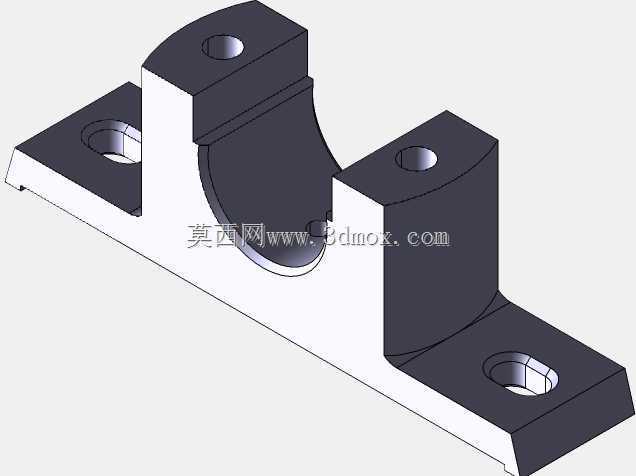

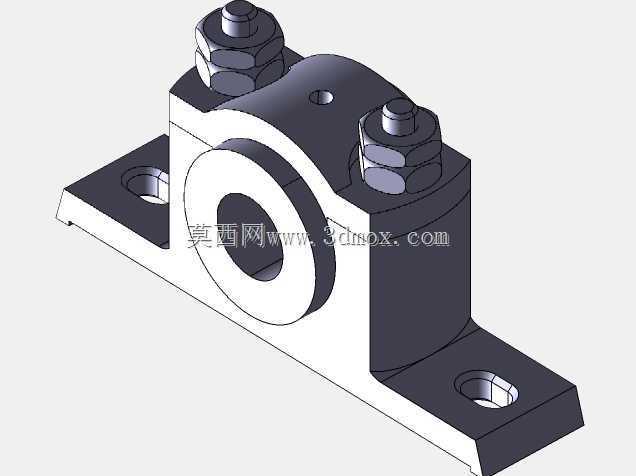

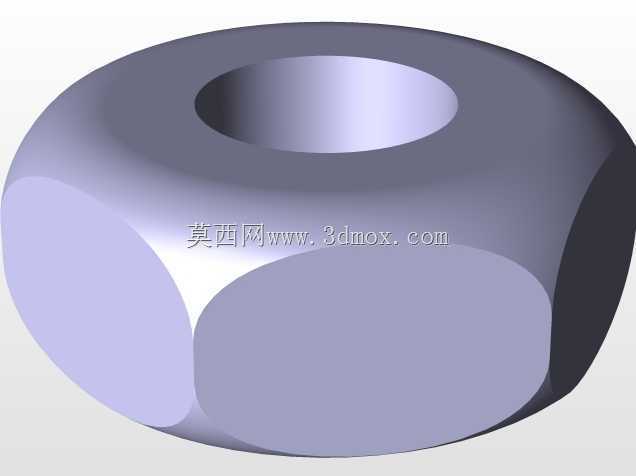

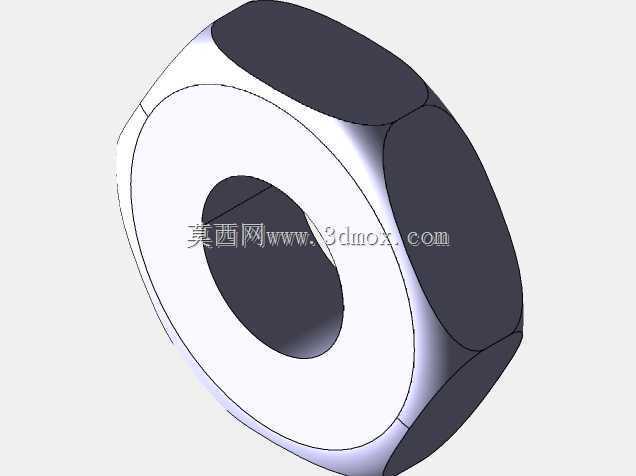

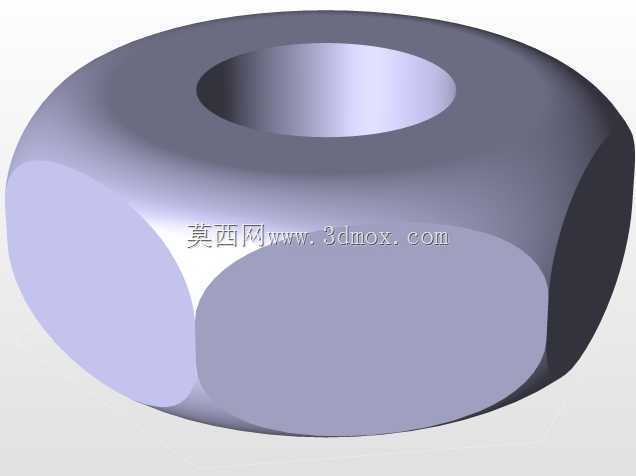

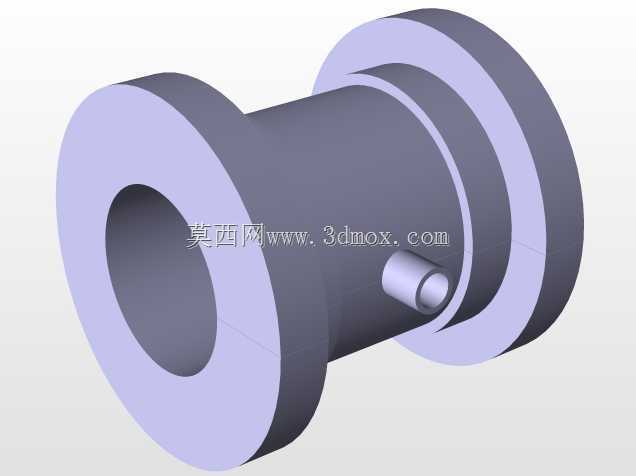

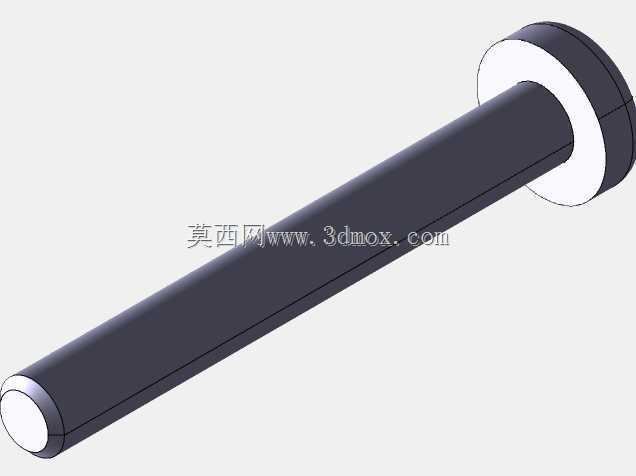

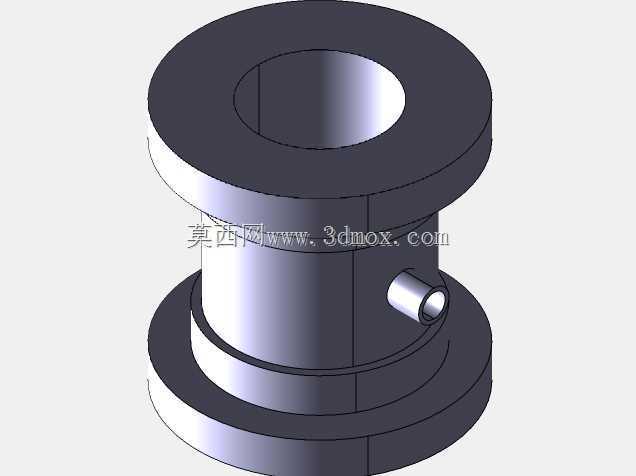

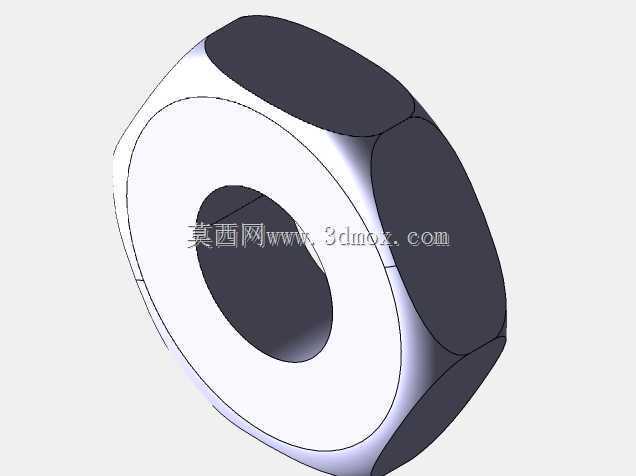

　　避免轴瓦安装后出现同轴度偏差；两侧采用六角头螺栓配合加厚六角螺母实现锁紧，螺栓孔位预留了足够的扳手操作空间，现场运维时无需拆除周边遮挡部件即可完成松紧调节，螺母下方的承压面做了锪平处理，保证锁紧时螺栓受力均匀，不会因为接触面倾斜产生附加弯曲应力。底座采用双侧翼型安装板结构，两个长圆形安装孔沿轴的径向对称布置，长圆孔的设计允许安装时沿垂直于轴线的方向微调位置，补偿底座焊接或者预埋螺栓的位置误差，降低现场安装的对位难度；安装板与主体座身之间设置了过渡加强筋，避免重载工况下安装翼板出现变形断裂。中间的轴承安装腔为圆柱通孔，适配对应轴径的轴瓦或者标准滚动轴承，腔体内壁的加工精度直接决定轴承的配合松紧，设计时预留了标准的公差带，

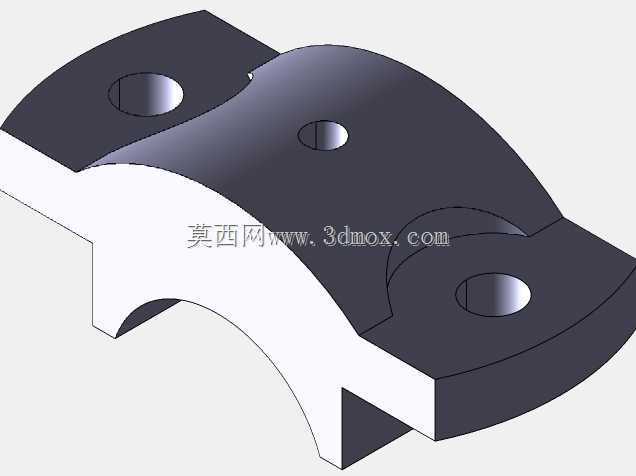

　　保证轴承外圈安装后不会出现跑外圈的问题；上座体顶部预留的螺纹小孔是注油孔，可直通轴承配合面，方便日常运维时加注润滑脂，无需拆解座体即可完成润滑维护。从安装边界尺寸来看，底座的安装孔中心距、座体总高度、轴承孔中心到底座安装面的高度都是选型时的核心参数，这类结构的中心高通常按照标准轴系高度设计，保证与同规格的联轴器、传动轮中心高匹配，避免轴系安装后出现偏角；座体总宽度控制在合理范围，不会占用过多的安装空间，适合在设备机架的窄小空间内布置。设计这类结构时，首先要根据轴的额定径向载荷计算座体的壁厚，保证铸铁材质的座体在满载工况下的变形量控制在允许范围内，避免轴瓦偏磨；其次上下结合面的定位要考虑止口设计，防止上下座体锁紧后出现错位，

　　导致轴承孔同轴度超差；螺栓的规格选择要匹配锁紧力需求，避免运行过程中因为振动出现螺母松脱，部分工况下还会配合防松垫圈使用。实际建模过程中，要注意安装孔的沉头深度、螺栓伸出螺母的长度、注油孔的螺纹规格这些细节，这些细节直接决定后续出工程图时的加工合理性，比如螺栓伸出螺母的长度通常控制在2-3个螺距，既保证锁紧力足够，又不会因为伸出过长干涉周边部件；安装翼板的厚度要根据螺栓规格匹配，避免螺栓锁紧时压溃安装面。这类支撑结构的建模难点在于上下座体的配合面处理，以及轴承腔与安装面的位置度保证，建模时需要先确立基准面，以底座安装面为第一基准，轴承孔中心轴线为第二基准，再依次展开各个特征的绘制，才能保证最终模型的尺寸符合实际加工要求，不会出现装配干涉的问题。
