BK12滚珠丝杠固定端支撑座结构

　　在自动化直线传动系统中，滚珠丝杠的端部支撑并不是简单的安装垫块，而是直接影响丝杠回转精度、临界转速、轴向刚度和装配一致性的关键部件。BK12型固定端支撑座主要用于小规格滚珠丝杠的驱动端，常见于桌面式数控设备、点胶平台、检测工装、小型滑台、3C自动化移载机构以及教学实验平台。它的核心任务是把丝杠轴端的角接触轴承准确定位在箱体内部，同时通过安装面与设备底板或电机座连接，使丝杠在承受轴向载荷时不产生明显窜动。

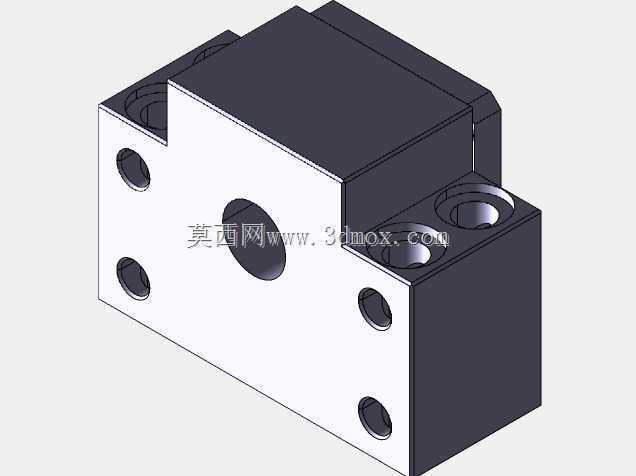

　　从结构功能上看，该支撑座属于丝杠固定侧组件，内部通常预装一对背对背或面对面配置的角接触球轴承，能够同时承受径向力和双向轴向力。模型外形呈方块式箱体，前端面设置丝杠轴端穿入孔，孔周布置多个螺栓孔，用于端盖、压盖或相关锁紧件的固定；侧面和底面预留安装孔，可将支撑座锁定在设备安装基准面上。顶部和侧部的实体壁厚形成封闭承力框架，轴承孔周围材料分布较厚，目的是在预紧轴承和丝杠受载时降低局部变形。

　　实际选型时，不能只看型号中的12是否与丝杠公称直径对应，还需要核对丝杠支撑轴颈、轴承内径、锁紧螺母规格、端盖孔位以及安装孔间距。BK12一般适配较小导程和较小轴径的滚珠丝杠，在短行程、轻载、高速往复定位场景中使用较多。若设备行程较长、丝杠自重较大或主轴转速接近临界转速区间，仅靠固定端刚度并不足够，还需要与BF型支撑端配合形成固定-支承布局；在定位精度要求更高的场合，则可能采用双固定端方案，但对同轴度和热伸长补偿提出更高要求。

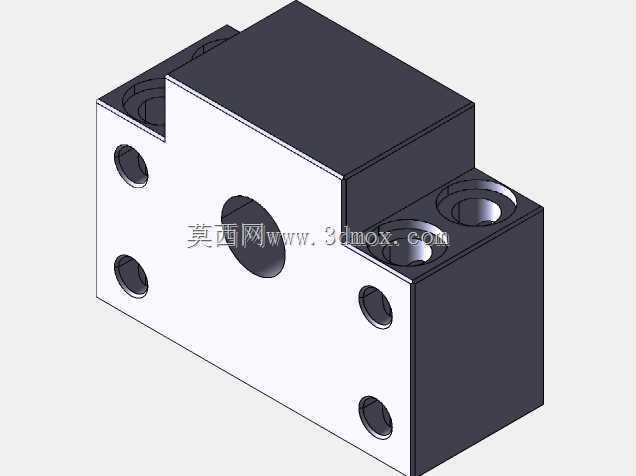

　　该模型在建模思路上体现了典型机械支座的特征：先以轴承安装孔为功能核心建立主基准，再围绕孔轴线展开箱体外形、螺栓孔、端面和安装底面。前端面的大孔用于容纳轴承外圈或让丝杠轴端通过，周围小孔承担端盖压紧与轴承轴向定位作用；侧面的通孔用于支撑座与机架连接，孔位分布兼顾装拆空间和扳手操作空间。箱体边角采用实体过渡，既减少应力集中，也便于铸件或机加工件成型。

　　安装边界方面，支撑座底面应与设备底板的加工面贴合，底面平面度直接影响轴承孔轴线与导轨方向的平行度。若底板只做简单切割而未铣削安装面，丝杠旋转时可能出现周期性阻力增大、电机负载波动和定位重复精度下降。装配时需要先校准支撑座轴承孔、螺母座和联轴器三者的同轴关系，再均匀拧紧安装螺栓。轴承预紧不能仅凭手感压死，过度预紧会引起温升和空载扭矩增大，预紧不足则会造成轴向间隙。

　　在三维设计过程中，这类零件需要重点表达轴承腔深度、止口直径、孔位中心高和外形干涉关系。中心高是与导轨滑块、移动平台和丝杠螺母座匹配的重要尺寸，若支撑座中心高与螺母座不一致，丝杠会受到附加弯曲载荷。模型侧面的安装孔还应考虑螺栓从上方或侧面装入时的操作空间，避免在紧凑设备中与电机座、联轴器护罩或线槽发生干涉。

　　从使用场景看，固定端支撑座通常靠近伺服电机或步进电机布置，电机通过联轴器将扭矩传入丝杠。支撑座不仅要承担丝杠轴向推力，还要为联轴器提供稳定的轴线基准。若支架刚性不足，电机频繁加减速时会在传动链中形成微小摆动，表现为平台起步抖动、定位响声或加工表面波纹。因此在结构设计时，轴承孔周围、底脚连接区和螺栓凸台通常需要保留足够材料，而不是单纯追求轻量化。

　　该支撑座的方块外形也有利于模块化装配。设备厂家可以将电机、联轴器、BK12固定座、丝杠和BF支承座预先组成传动单元，再整体安装到铝型材平台或钢板机架上。对于维护人员而言，外露的端面孔位和较规则的外形便于检查锁紧螺母、调整轴承预紧以及更换轴端密封件。若在多尘环境中使用，还应在轴端增加防尘圈或护罩，防止颗粒物进入轴承腔；在有切削液或油雾的设备上，则需要考虑防锈表面处理和润滑脂保持。

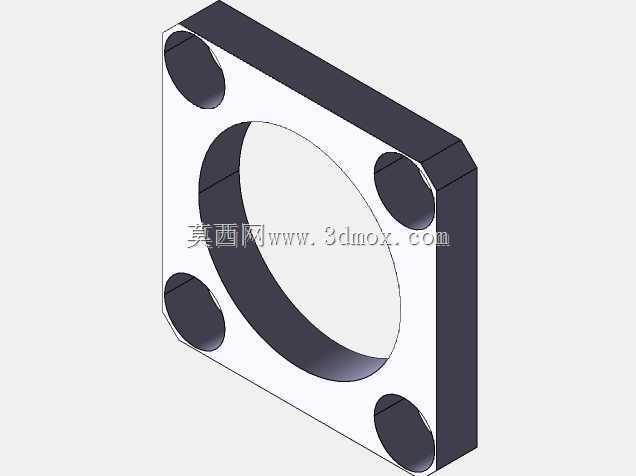

　　建模时还应注意把功能孔和工艺孔区分清楚。前端面若干小孔并非都承担同一作用，部分用于端盖固定，部分用于支撑座本体连接；若在工程图中孔位标注混乱，加工时容易出现孔深不足或螺纹规格错误。箱体内部轴承腔应给出配合公差思路，轴承外圈通常采用适度过渡配合，既要保证定位，又要避免压装时损伤轴承。底脚安装面与轴承孔轴线的平行度、端面与轴线的垂直度，是图纸中需要重点控制的形位公差。

　　总体而言，BK12滚珠丝杠固定端支撑座虽然体积不大，却连接着电机、丝杠、导轨和机架四个关键环节。它的设计价值在于通过紧凑箱体、轴承定位孔和多点安装结构，把旋转运动稳定转化为直线运动，并在长期往复载荷下保持丝杠的轴向精度。
