螺旋式手动顶升承重机构装配

项目分类:千斤顶 发布时间:2024-10-14 ID:783051
  • 螺旋式手动顶升承重机构装配
  • 螺旋式手动顶升承重机构装配
  • 螺旋式手动顶升承重机构装配
  • 螺旋式手动顶升承重机构装配
  • 螺旋式手动顶升承重机构装配
  • 螺旋式手动顶升承重机构装配
  • 螺旋式手动顶升承重机构装配
  • 螺旋式手动顶升承重机构装配

  这套螺旋顶升承重机构主要面向设备检修、工装支撑、重型部件临时就位以及小行程举升作业。现场使用时,操作人员通过侧向摇杆输入扭矩,内部螺杆与螺母形成螺旋传动,把旋转运动转化为顶杆的直线升降,从而在顶部承载盘处输出稳定支撑力。与液压举升方式相比,螺旋结构不存在油液泄漏、泄压回落和密封老化问题,长时间保压支撑时更适合作为刚性承重件使用。

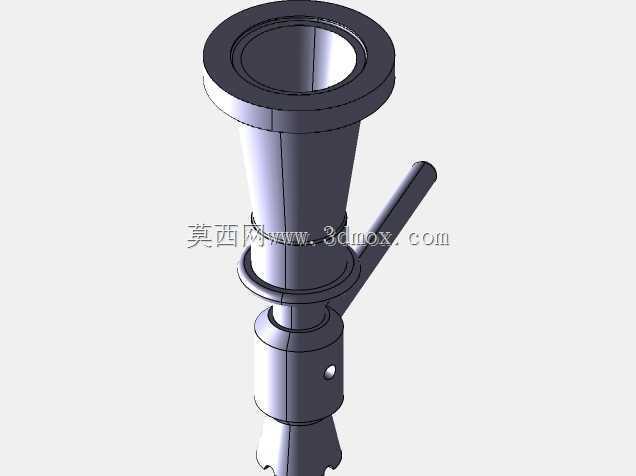

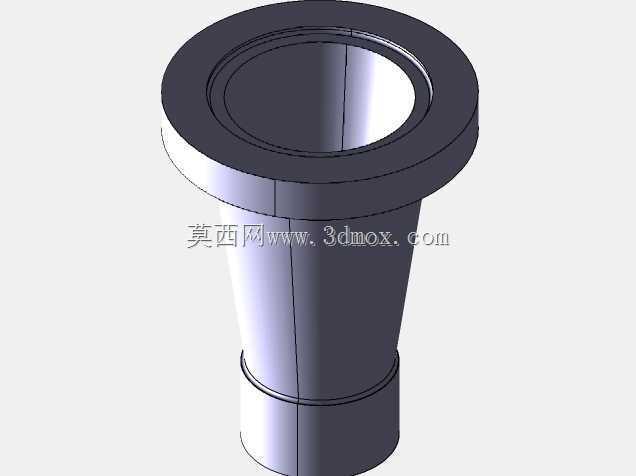

  从结构布置看,上部采用扩口式承载盘,盘面形成较大的接触边界,能够分散被支撑件底面的局部压应力,减少点接触造成的压痕或滑移。承载盘下方通过锥形过渡段与中部套筒连接,这种外形并非单纯为了造型,而是兼顾受力流传递与装配空间:轴向载荷从盘面向下汇聚至螺纹副区域,锥段可以缓和截面突变,避免在焊接或机加工过渡位置形成明显应力集中。中部套筒承担导向和防转作用,使顶杆在升降过程中保持同轴,减少侧向偏载带来的卡滞。

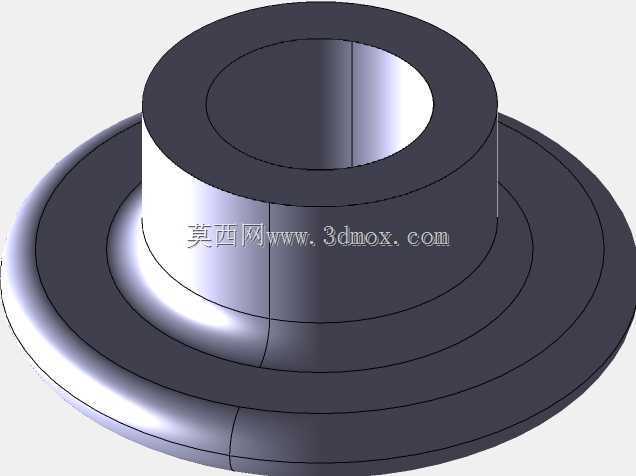

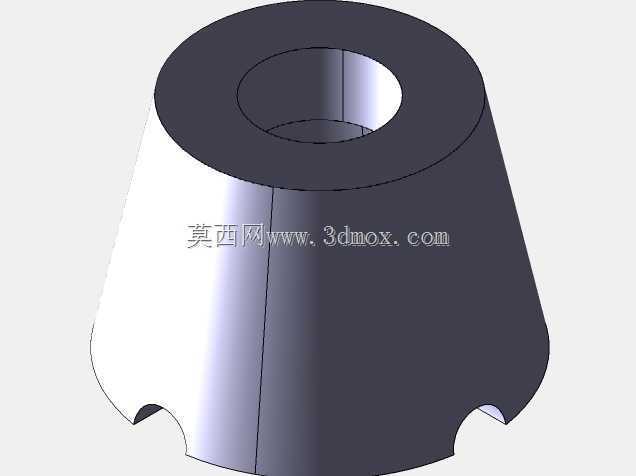

  侧向摇杆的位置考虑了人工操作半径和施力方向。摇杆偏离主轴线布置,操作者可在设备侧面连续转动,不必在承载物正下方作业,有利于检修现场的安全距离控制。摇杆与转轴连接处设置销孔或锁紧配合,能够传递扭矩,同时在拆装、运输或空间受限时便于取下杆件。下部壳体与底座区域承担反力传递,设计时需要保证底面与支撑平台贴合,若基础不平,应通过垫板调整接触状态,避免整机承受倾覆力矩。

  建模过程中,螺纹副、套筒配合段、销轴孔和顶部承载面是重点。螺纹部分既要体现传动关系,也要关注牙型受力、自锁能力和行程极限;导向段则需要控制径向间隙,间隙过大会增大晃动,过小则在粉尘、锈蚀环境下容易咬死。外形尺寸方面,整机占用空间以竖向为主,顶部圆盘直径决定接触范围,中部外径决定安装避让区,摇杆展开长度决定操作空间。布置到工装平台或检修工位时,应在摇杆回转半径内保留无障碍区域,并在顶部承载盘与工件之间预留防滑或垫块位置。

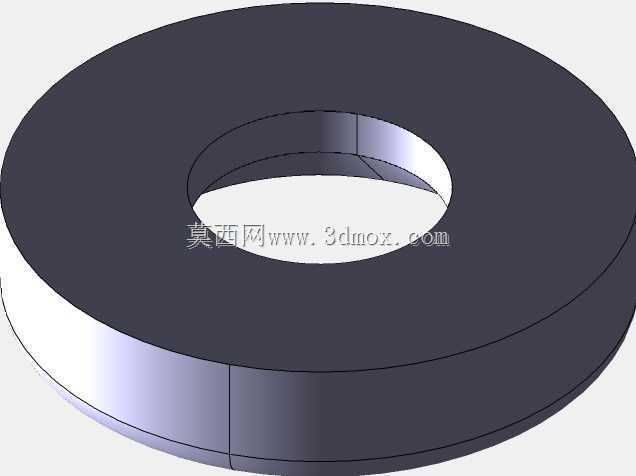

  该机构适合低速、低频、小行程但要求可靠保位的场合。设计思路不是追求快速举升,而是通过机械螺旋副获得可控、可锁止、可承受持续载荷的支撑能力。结构拆分成承载盘、传动螺杆、螺母套筒、摇杆、销钉和底座等零件后,加工与维护边界清晰,便于检查磨损件、替换销轴以及复核装配同轴度。实际选型时还需结合额定载荷、顶升行程、顶部接触面硬度、操作力限制和现场安装高度综合校核,尤其要避免偏载、侧向敲击和超行程使用。
