汽车铰接式联动支架零件结构设计

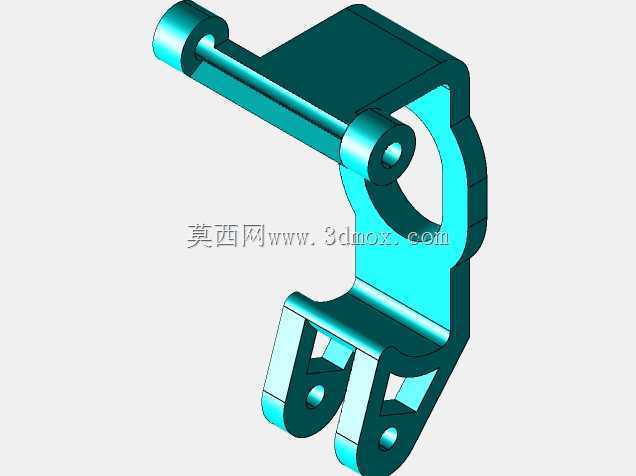

　　这款异形联动铰接支架，常见于乘用车底盘操纵机构、小型工业设备的连杆传动工位，也会出现在改装车辆的踏板联动、舱门锁止传动链路里，属于典型的多接口传力构件。从实际装配场景来看，这类零件一端需要通过双叉耳孔对接销轴，和外部摆臂、拉杆形成转动副，另一端的筒状轴颈要穿入配套支座的衬套内，绕固定轴线完成小角度往复摆动，中部带镂空的环形腔体既可以避让相邻运动杆件的运动轨迹，也能在不削弱主体刚性的前提下削减零件自重，避免运动过程中产生额外的惯性冲击。

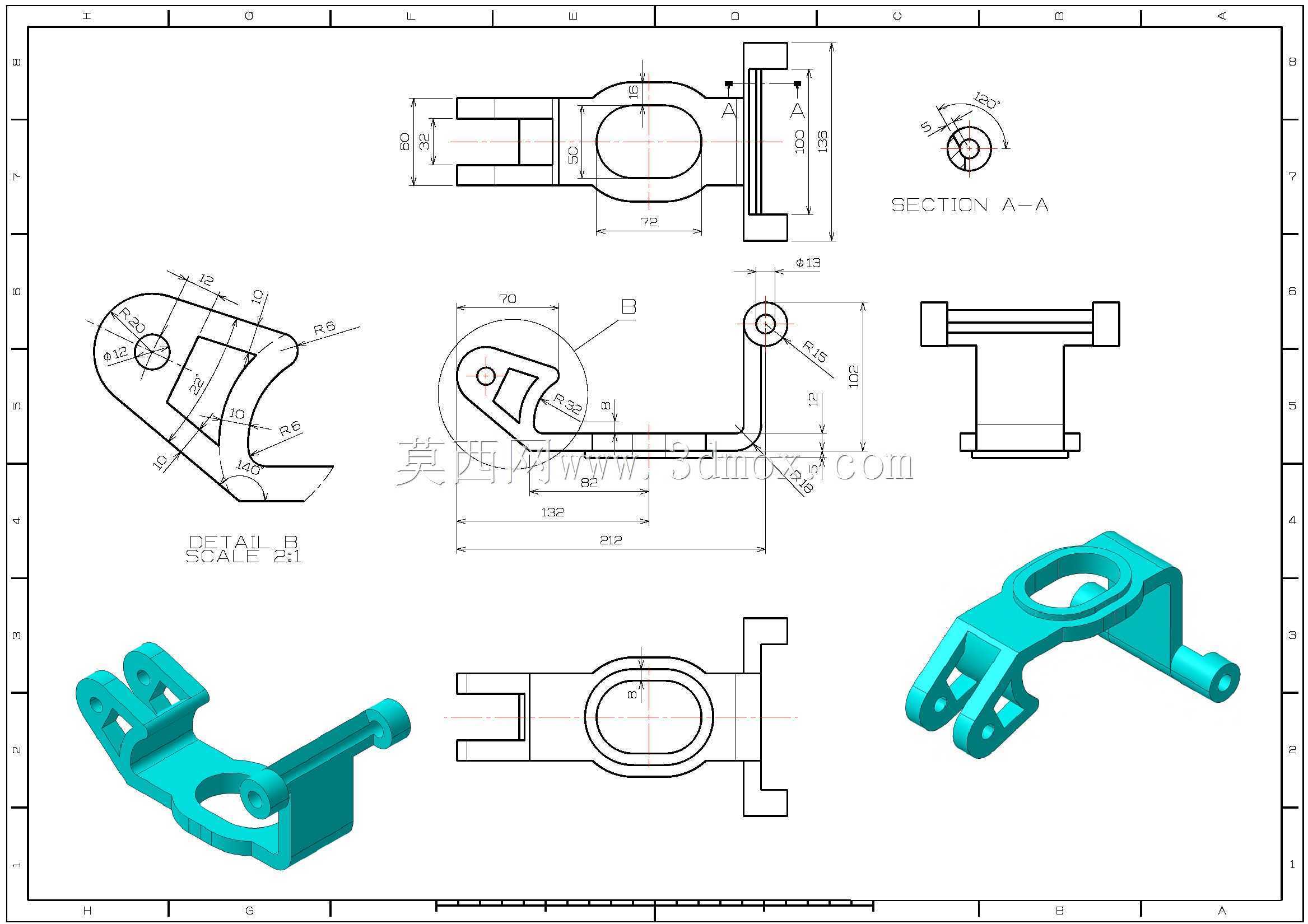

　　拿到这类零件做结构拆解时，首先要先理清所有装配基准的空间位置关系，不能先从外形曲面开始建模。图中工程视图标注的核心尺寸里，两端铰接孔的中心距是整个传动链路的核心参数，这个尺寸直接决定了连杆机构的传动比和摆角行程，实际测绘或建模时公差通常要控制在0.1mm以内，否则装配后会出现运动干涉、行程不到位的问题。左侧双叉耳的两个同轴孔，孔径和叉耳内侧的开档宽度要和对接的连杆端头厚度匹配，叉耳端面到孔中心的距离、耳板的厚度都要满足销轴剪切强度要求，耳板根部做了大圆角过渡，避免往复摆动过程中应力集中在耳板和主体的衔接位置，长期受交变载荷出现断裂。

　　右侧伸出的圆柱轴颈，外径尺寸要和压装的衬套内径形成过渡配合，轴颈根部设计了定位轴肩，装配时轴肩端面贴紧衬套端面，就能限定支架的轴向窜动量，轴颈末端的小孔是用来安装开口销或者卡簧的，防止支架工作过程中从支座孔里轴向脱出。中部的环形镂空结构不是随意做的减重造型，环形内壁的圆弧轮廓完全顺着零件的主应力走向分布，支架传递拉力、扭矩的时候，载荷会沿着环形的侧壁连续传递，不会在镂空位置出现应力断层；环形上下延伸出的两块方形安装凸缘，凸缘上的通孔是用来加装限位块或者固定复位弹簧的，凸缘的端面和孔位都和主铰接孔保持平行或者垂直的位置关系，保证后续加装附件时定位基准统一。

　　零件下部的异形曲面轮廓，是运动包络校核后的结果：支架在整个摆角范围内转动时，这个曲面和周边的车架钣金、相邻管线之间要保留至少3mm以上的安全间隙，曲面的过渡圆角全部按照模具拔模或者机加工走刀的工艺要求设计，没有出现狭小的直角死角，如果是采用铸造成型毛坯，所有壁面的厚度都保持均匀，不会出现局部壁厚突变导致铸件冷却后产生缩孔缺陷；如果是采用铝合金机加工制作，外形曲面的曲率都设置在刀具可加工的范围内，不需要特殊的五轴联动清根工序，普通三轴机床搭配合适角度的工装就能完成全部加工。

　　从安装边界来看，整个零件的最大外轮廓长度、宽度和高度都在工程图里有明确标注，装配时双叉耳的开档方向要和对接连杆的摆动平面完全重合，如果两个铰接孔的轴线平行度超差，销轴装入后会受到额外的弯折力，短时间内就会出现衬套异常磨损、销轴卡滞的问题。支架的主体受力截面在环形侧壁和臂身衔接的位置，设计时这个位置的截面厚度做了局部加强，承受额定拉拽载荷时形变位移量极小，不会因为臂身变形导致铰接孔不同心。

　　建模过程中可以先搭建所有孔位的中心轴线作为骨架参考，先把各个同轴孔、轴颈的基准特征创建完成，再沿着载荷传递的路径拉伸生成主体臂身，之后叠加环形腔体、叉耳、安装凸缘这些结构，最后再处理所有过渡圆角和工艺倒角，做完实体后还要把零件导入装配环境，模拟整个摆动行程，逐一检查各个极限角度下零件和周边构件的间隙，确认没有运动干涉后再核对所有工程图上的标注尺寸，保证每个配合尺寸、安装尺寸都和图纸要求一致。这类零件虽然外形看起来曲面复杂，但核心设计逻辑完全围绕铰接传动的功能需求展开，每一处凸台、镂空、圆角都对应实际装配、受力、加工的具体要求，没有多余的装饰性结构。
