汽车传动系统用钢制滑轮结构设计

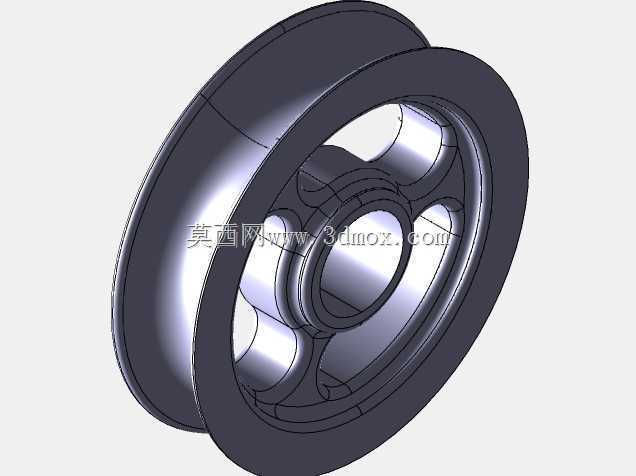

　　这款滑轮的结构开发，最初是围绕车载附属传动、张紧导向以及小型起重牵引场景的实际安装需求展开的，在整车装配环节里，这类带轮槽的回转件既可以承担绳索、传动带的导向支撑作用，也能在拉线机构、软轴传动路径里改变力的传递方向，减少传动件弯折磨损。从轮体的外轮廓来看，两侧凸起的轮缘形成了内凹的绳槽工作面，槽底的圆弧曲率需要匹配对应绳索或者V带的截面半径，实际选型时要保证传动件嵌入槽内后，侧面接触面积占比达到七成以上，既不能因为槽宽过大出现运行时跳绳脱槽的问题，也不能槽宽过窄导致传动件被两侧轮缘挤压产生异常剪切磨损。轮体中心的同轴通孔是核心安装基准，建模时这个内孔的圆柱度公差需要控制在IT7级区间，和配套的转轴或者衬套采用过渡配合，

　　装配后要保证轮体回转时的径向跳动量不超过0.05毫米，避免高速转动时出现周期性振动。在轮辐的设计上，这款产品没有采用实心圆盘的结构，而是在轮毂和外圈轮缘之间布置了三处均匀分布的镂空辐板，这种布局首先是在保证整体结构刚性的前提下大幅降低了零件自重，对于车载部件来说，簧下质量的降低能直接提升整车运行的平顺性；其次镂空的空腔也给装配时的工具避让、运行过程中的散热留足了空间，长期连续转动时，轮体和绳索摩擦产生的热量可以通过辐板间的空气对流快速散出，避免局部温度过高加速橡胶传动件的老化。轮毂部分做了阶梯式的凸台加厚处理，靠近端面的位置轴孔周边的壁厚明显大于辐板区域，这个设计细节是为了分散转轴传递过来的支承应力，避免轮体在受到侧向拉力时，

　　轴孔边缘出现应力集中开裂的问题，在做有限元校核的时候，给轮槽侧面施加额定侧向牵引力，最大应力点会落在辐板和轮毂衔接的过渡圆角处，因此建模时所有的转角位置都做了R3到R5的圆滑过渡，没有尖锐的直角棱边，从根源上消除了热处理环节的淬火裂纹隐患。从安装边界尺寸来梳理，轮体的总宽度需要和安装位两侧的支座间隙匹配，装配后轮缘两侧要留出至少2毫米的轴向窜动间隙，不能和相邻的固定支架发生摩擦；外圈的最大直径决定了传动的包角大小，在拉线转向机构里，轮径越大，绳索弯折的曲率半径就越大，绳索内部钢丝的反复弯折疲劳寿命就越长，实际布置时通常会让滑轮的公称直径不小于绳索直径的18倍，避免小半径弯折导致绳索过早断丝。轮槽的表面粗糙度要求控制在Ra3.2以下，

　　加工时可以采用精车后抛光的工艺，不能留有凸起的刀痕，防止高速滑动的绳索被毛刺刮伤起毛。在实际汽车场景里，这类滑轮常被用在车门玻璃升降的拉线导向、备胎升降机构的牵引轮、发动机附属皮带的张紧轮支座等位置，不同工况下的载荷特性有明显区别：玻璃升降机构属于低速轻载场景，轮体可以采用工程塑料注塑成型来进一步降本减重，而备胎牵引的位置需要承受数百牛的瞬时冲击载荷，就必须采用45号钢模锻或者铸钢成型，之后再做调质处理提升整体强度。建模过程中需要先绘制回转体的基础草图，以中心轴线为旋转轴生成轮缘、轮毂的基础实体，之后在辐板位置绘制三个周向均布的镂空轮廓做拉伸切除，最后对所有锐边进行倒圆角处理，装配验证时要把配套的转轴、隔套、两侧支座都导入装配体，模拟轮体全周转动，检查整个运动行程里没有任何零件干涉，同时核对绳索绕入绕出轮槽的路径，保证绳索在整个工作行程里都不会滑出轮缘侧边。和普通的平带轮相比，这款滑轮的轮缘凸起高度更高，对传动件的侧向约束能力更强，在车辆行驶产生颠簸振动的工况下，依然可以保持传动件始终贴合在槽底工作面上，不会出现脱槽失效的问题，辐板上的镂空结构也方便在装配时穿过固定螺栓，不用额外预留超大的操作空间，让整个机构的布置更加紧凑。
