带减重孔直齿传动齿轮结构

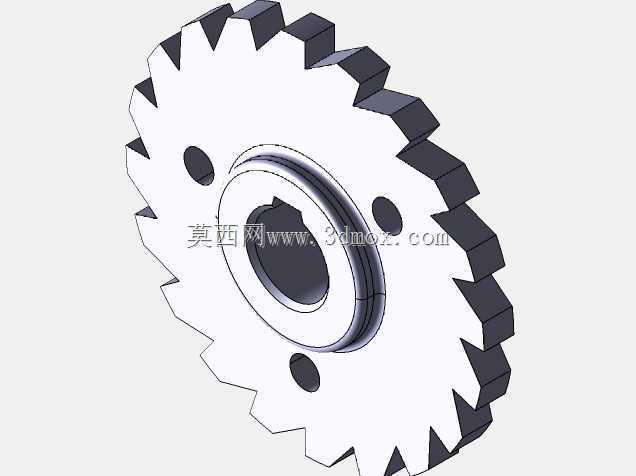

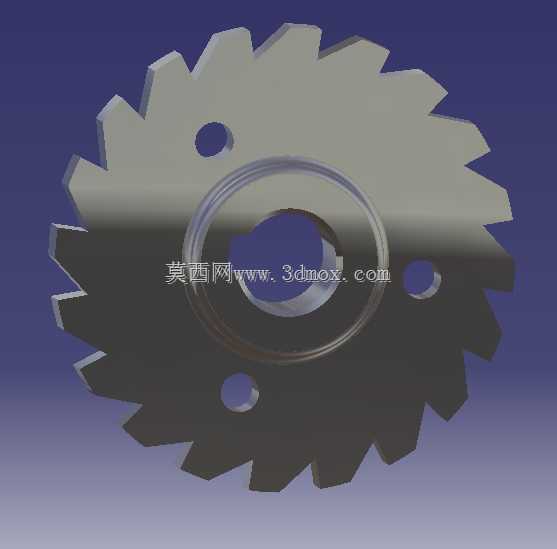

　　在常规中小功率传动箱的布局校核里，这类盘式直齿轮往往承担平行轴间的定比扭矩传递，常见于交流稳压设备的调压传动链、小型工装进给机构以及轻工输送线的低速级输出端。从三维结构上看，轮体采用盘类齿轮典型构型，外缘均布切削成型的直齿齿形，齿顶、齿根过渡处保留了机加工所需的圆角余量，避免热处理阶段应力集中引发齿根裂纹。中心设置贯通轴孔，用于与传动轴形成配合，轴孔外侧加工出环形凸台，既可以提升轮毂部位的轴向接触刚度，也能为轴承内圈或轴套提供定位基准面，装配时无需额外加装间隔衬套即可控制齿轮的轴向窜动量。轮辐端面上沿圆周方向均匀开设三个圆形通孔，这一设计并非单纯为了减重：在齿轮随轴高速回转时，通孔可以搅动箱体内润滑油，

　　让齿面啮合区得到更充分的飞溅润滑，同时也能降低轮体整体转动惯量，让启停阶段的动态响应更平顺，减少传动冲击。齿形参数的匹配需要结合配对齿轮的模数、齿数统一校核，建模过程中先完成渐开线齿廓的草图绘制，通过圆周阵列生成全部轮齿，再对齿端棱边做倒角处理，避免装配时齿部刮伤配对零件或划伤操作人员。安装边界方面，齿轮的轴向厚度需要适配传动箱内部的轴段长度，轮毂凸台的外径要小于相邻轴承的内圈外径，防止运转过程中发生运动干涉；三个减重孔的分布圆直径经过权衡，既避开了齿根圆以下的受力薄弱区域，也不会过度削弱轮辐的结构强度，在传递额定扭矩时轮体的扭转变形量可以控制在设计允许范围内。实际工况中，这类齿轮啮合时传动比恒定，传动效率高，

　　对安装中心距的偏差敏感度较低，即便箱体镗孔存在小幅加工误差，也能通过齿侧间隙补偿维持正常运转。设计阶段还需要校核齿面接触强度与齿根弯曲强度，针对中低速重载场景可选用调质钢材加工，轻载传动场景也可采用工程塑料或铸铁材质，三维模型完整还原了齿形、轴孔、凸台与减重孔的全部几何特征，结构工程师可以直接将其导入装配体完成轴系配合、干涉检查与运动仿真，也能以此为基础派生不同齿数、模数的同系列齿轮变体，缩短传动部件的开发周期。
