交流稳压器内置塑料承托壳体

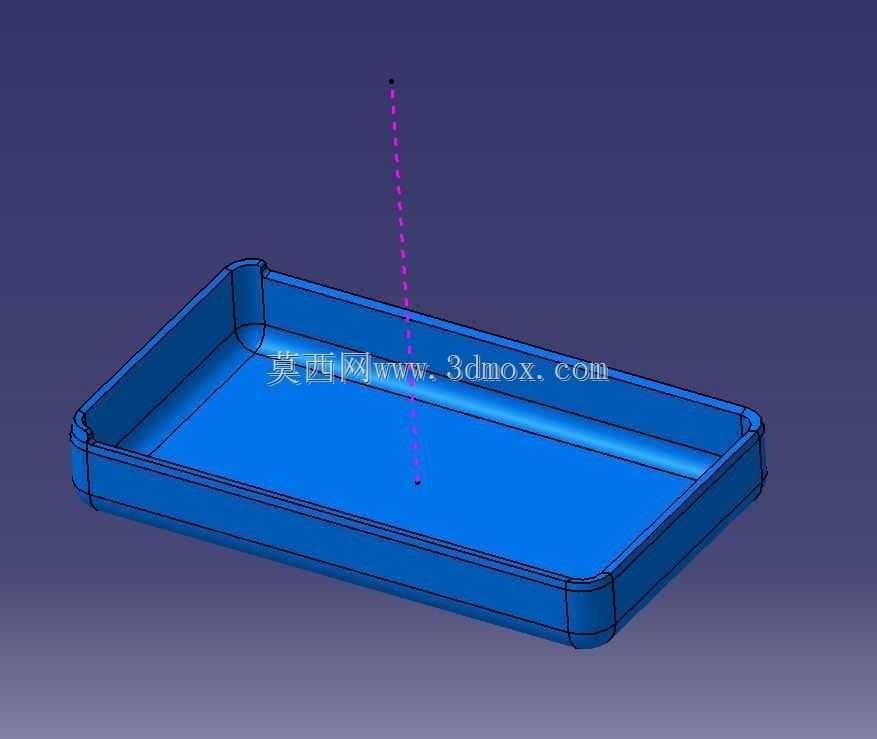

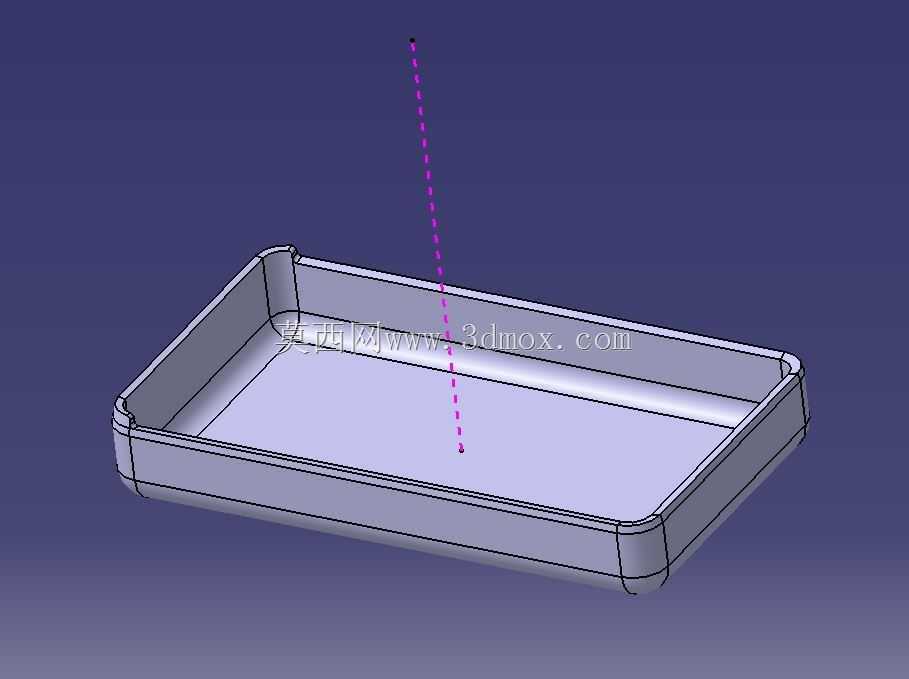

　　这款浅槽型塑料承托件，是交流稳压供电设备内部用来规整排布电气组件的绝缘承载结构，在整机装配流程里，它既承担分区容纳零散元器件的作用，也作为底层隔层把带电回路和设备金属底壳完全隔开，避免装配公差偏移、运行震动带来的线路剐蹭、焊点触碰金属壁引发的短路隐患。

　　从实际产线装配的使用场景来看，这类敞口浅盒不需要做复杂的扣合锁止结构，它会直接嵌放在稳压器机箱的预设安装位里，四周翻边刚好卡在机箱内侧的限位凸台上，不需要额外打大量固定螺丝，工人在总装时先把整流模块、小型接线端子、滤波电容这类重量偏轻的组件按布局摆放在盒体内腔，走线沿着盒体内壁预留的浅槽归集，再把整个盒体顺着机箱导轨推入到位，外围的钣金压边压紧盒体上沿的凸缘，整机长期运行产生的小幅震动也不会让盒体出现窜动移位。

　　设计这款塑件的时候，首先要匹配稳压设备内部的剩余安装边界：整机机箱留给内置隔层的长宽空间是固定的，盒体的外轮廓长宽要比机箱内空小0.8到1.2毫米，预留出塑料件受热膨胀的伸缩间隙，避免夏季设备满负荷运行、机内温度升高后，塑料件膨胀顶到钣金侧壁出现翘曲变形。盒体的深度不需要做的过大，因为它承载的都是贴装或矮脚安装的电气元件，槽深控制在元件最高引脚高度以上3到5毫米即可，过深的槽体反而会遮挡元件散热风道，还会无谓占用机箱内部的垂直空间，抬升整机的外形尺寸。

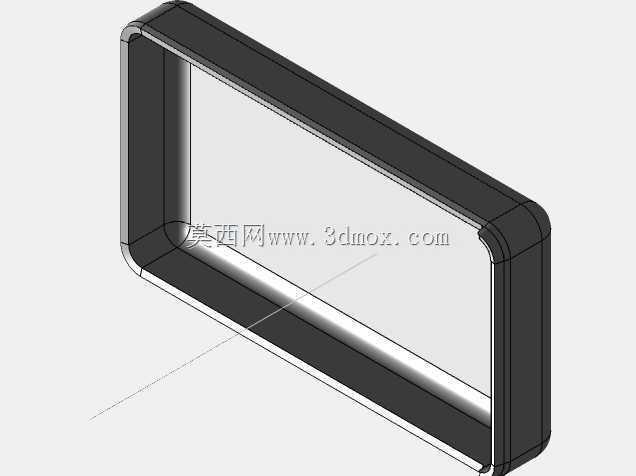

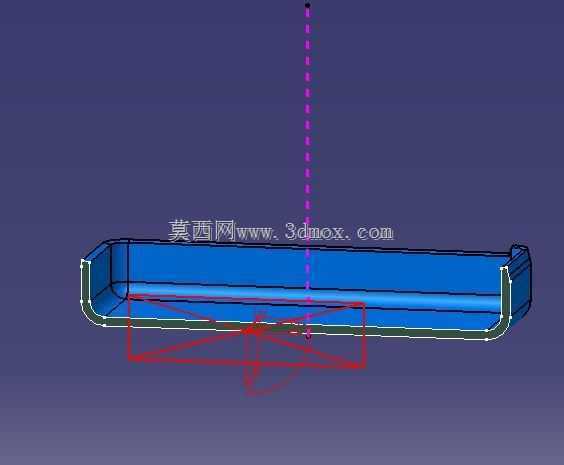

　　结构细节上，盒体所有转角都做了统一的大圆弧过渡，没有尖锐的直角内角——这一点完全是从注塑工艺可行性出发做的设计：如果内角做清角处理，注塑充模时熔融塑料在直角位置会出现流动紊流，冷却后内角处极易残留内应力，设备使用一段时间后受温变影响，应力释放就会在转角位置出现发白、开裂的问题。外壁四周的翻边做了等厚的加厚处理，翻边厚度比盒体侧壁厚出0.6毫米左右，当盒体被推入机箱限位位时，压边的作用力全部作用在加厚翻边上，薄侧壁不会直接承受挤压外力，不会出现侧壁向内凹陷变形、挤压内部元件引脚的问题。

　　盒体的壁厚全程保持均匀，没有出现局部壁厚突变的位置，避免注塑冷却过程中不同位置收缩速率不一致，导致盒体底面出现缩痕、翘曲，最终成品放置不平。底面设计为平整的实心平面，不需要额外加大量密集加强筋，因为承载的元器件总重量很低，平整底面既可以给贴装绝缘垫片提供完整的贴合面，也不会因为加强筋的凸起顶到元件底面，让元件安装出现倾斜。

　　在绝缘防护的功能设计上，这款塑件选用的是常规电气绝缘级注塑原料，本身具备良好的耐电压击穿性能，盒体整体把带电元件和下方金属机箱完全隔离开，哪怕元件引脚出现虚焊脱落，掉落在塑料盒体内也不会直接搭接到金属壳体引发接地故障。敞口的设计也给后期检修留足了操作空间，维护人员拆开设备上盖之后，不需要拆卸整个盒体，就可以直接触碰到腔内所有元件，完成焊点检测、元件更换的操作，不需要额外拆解多层遮挡结构。

　　从安装匹配的角度核对边界尺寸时，盒体底部的外轮廓圆角和机箱底部的避让圆角完全对应，推入过程中不会出现边角卡滞；上沿翻边的外伸宽度控制在4毫米，既保证足够的承压面积，也不会过度占用机箱侧壁的走线空间。整个盒体没有设计多余的卡扣、开孔结构，结构极简，一方面降低注塑模具的加工复杂度，量产时成型周期短、次品率低，另一方面也避免多余结构带来的装配干涉风险，在小功率交流稳压器、低压配电隔离辅件这类产品里，这类浅槽绝缘承托盒是通用性很强的内置结构件，只需要微调长宽尺寸，就可以适配不同功率等级机型的内部排布需求。
