Spicer十字轴万向节结构三维设计

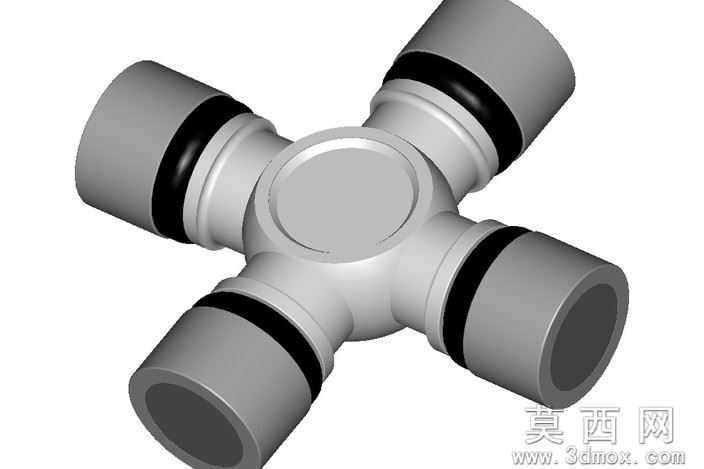

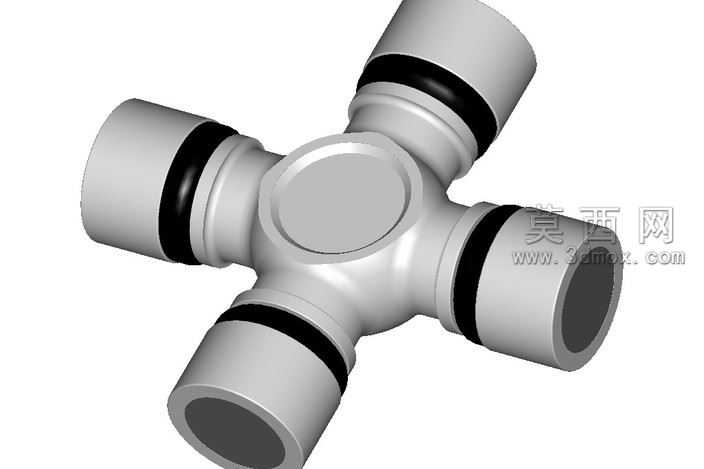

本模型为Spicer规格十字轴式万向节的三维结构设计，建模过程中严格遵循对应型号的精确尺寸参数，还原了十字轴万向节的核心结构形态。建模阶段以十字轴主体为核心基准，先完成中心基体的回转特征构建，再依次延伸出四个对称分布的轴颈结构，四个轴颈的同轴度、对称度公差均按照传动件的行业标准进行约束，保证后续装配的匹配精度。轴颈表面预留了密封件、轴承组件的安装位，模型中呈现的黑色环状结构为轴颈处的密封挡圈结构，用于模拟实际产品中密封组件的安装位置，清晰展示密封结构与轴颈的配合关系。材质渲染上，十字轴主体采用合金结构钢的金属质感表现，通过哑光金属材质搭配细微的表面粗糙度参数，还原锻钢零件的真实质感；密封挡圈部分采用橡胶类材质的哑光深黑效果，与金属主体形成明确的材质区分，便于直观识别不同功能的结构部件。设计过程中针对万向节的实际使用场景做了结构简化处理，省略了针轴承等附属装配组件，仅保留核心的十字轴主体与密封位结构，既保证了核心尺寸的精确性，也让模型更轻量化，适配各类装配场景的调用需求。四个轴颈的端部做了倒角处理，避免应力集中的同时也还原了实际零件的加工工艺特征，轴颈与中心基体的过渡位置采用圆角过渡，符合机械零件的强度设计要求。整体模型采用参数化建模方式构建，各部分尺寸可根据同系列不同规格的需求进行快速调整，结构逻辑清晰，特征层级分明，可直接用于传动系统的装配仿真、运动模拟，也可作为机械设计教学中万向节结构讲解的演示模型，清晰展示十字轴万向节的核心构造与尺寸设计逻辑。
