直升机尾桨系统轴承护圈结构设计

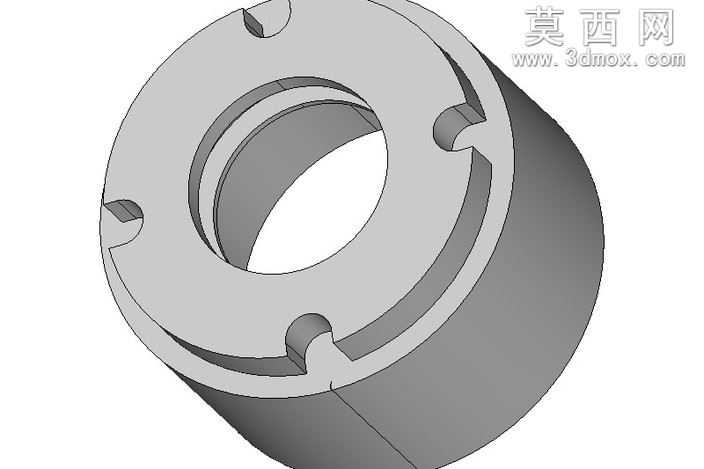

直升机尾桨传动系统的轴承防护一直是外场维护的痛点，常规护圈在高频振动下容易出现定位松脱、密封失效的问题，碎屑进入轴承滚道后会直接加剧尾桨传动的磨损，严重时甚至引发飞行安全隐患。这个护圈的结构设计完全围绕尾桨的实际工况做了适配，端面上均匀分布的四个卡槽不是随便开的缺口，每一个槽的位置都对应尾桨轴承座上的定位凸台，装配时不需要额外打定位销，卡槽卡入凸台后就能限制护圈的周向转动，哪怕尾桨在变距、高速旋转带来的交变载荷下，护圈也不会跟转磨坏轴承外圈的配合面。

从加工适配的角度看，护圈的内外圆柱面同轴度公差控制在0.02mm以内，和轴承外圈的配合选用了过渡偏紧的公差带，既不会因为间隙过大存不住润滑脂，也不会因为过盈量太大导致装配时敲坏护圈端面。端面上的卡槽做了R0.5的圆角过渡，没有尖锐的直角清根，铣加工时不用特意做电火花清角，普通三轴铣床就能完成加工，批量生产时的工序成本能压得很低，卡槽的深度也做了冗余设计，哪怕凸台有轻微的加工误差，也能保证卡合到位，不会出现装配干涉。

护圈的筒身部分做了等壁厚设计，壁厚差控制在0.1mm以内，高速旋转时不会因为质量分布不均产生额外的离心振动，筒身端部的内倒角刚好贴合轴承外圈的防尘盖台阶，装配后能形成一道弯折的密封缝隙，飞行时带起来的沙尘、雨水很难顺着缝隙进到轴承内部，比普通平端面护圈的防护效果好很多。建模时特意把配合面的公差带做了参数化关联，要是后续适配不同型号的尾桨轴承，只需要修改内外径的参数值，卡槽的位置、筒身长度都会自动更新，不用重新绘制草图调整特征，做系列化衍生设计的时候能省不少重复建模的时间。

很多新手做这类护圈模型时容易忽略卡槽的受力方向，把槽开在不受力的位置，实际装配后一受振动就松脱，这个模型里的卡槽位置刚好对应轴承座凸台的受力方向，尾桨旋转产生的周向力会直接把卡槽压在凸台侧面，越转卡得越紧，完全不会出现松脱的问题。筒身和端面的衔接处做了微小的卸荷槽，避免应力集中在转角位置，就算长期受交变载荷，也不会在转角处出现疲劳裂纹。模型里的所有倒角、圆角都和实际加工要求一致，没有出现建模时为了好看做的无意义曲面，每一处结构都对应实际的装配、加工或者防护需求，不管是用来做机加工实训的建模案例，还是做尾桨传动系统的装配仿真，都能直接用，不需要再额外调整结构细节。
