实验直升机管路支撑轴承固定架结构

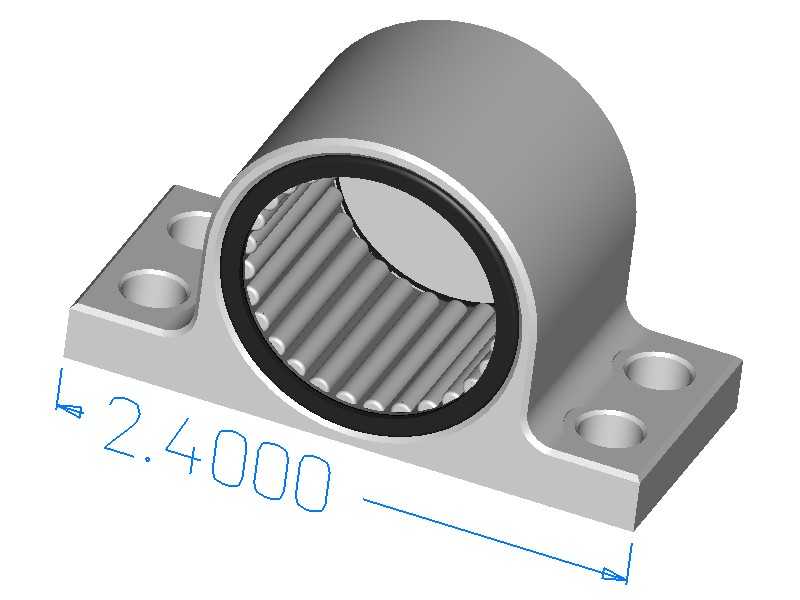

这款构件主要服务于实验类直升机的管路敷设场景，在旋翼周边的管路布局中承担核心支撑作用，对应单根循环管路与集合管的衔接段，每段管路的端部都需要这类固定架做径向约束，避免飞行过程中管路受振动、气流载荷影响出现窜动或密封失效问题。从结构功能来看，构件集成了轴承容纳腔与安装法兰两个核心部分，腔体内置滚针轴承，可允许穿过的管路在热胀冷缩、机体形变时产生微小转动位移，不会出现硬接触卡滞，同时滚针结构的径向承载能力更强，能承受直升机机动飞行时产生的径向冲击载荷，适配航空场景下的高载荷、高振动工况。设计阶段首先明确了安装边界，底座法兰采用双侧耳式结构，每侧设置两个安装通孔，对应1/4-28规格的内六角螺钉安装，孔位间距与安装面平面度公差严格匹配直升机机体安装基准面，避免装配时出现强制贴合导致的内应力。轴承腔的内径匹配SCE1616型滚针轴承的外圈尺寸，腔体端部设置挡边结构限制轴承外圈轴向窜动，同时预留了轴承安装的导入倒角，压装时不会损伤轴承外圈镀层。标注的2.400英寸尺寸对应轴承腔的中心安装高度，这个尺寸是匹配管路敷设的中心高程确定的，保证管路穿过轴承内圈后与相邻管路接口保持同轴，不会出现偏心弯折。材料选用7075-T6铝合金，这种材料的比强度高，在满足结构强度要求的前提下能尽可能降低构件自重，符合航空构件轻量化的设计要求，表面不做额外涂覆处理，依靠材料本身的抗腐蚀性能适应机上的使用环境。整个构件的外形没有多余的冗余结构，安装法兰与轴承腔采用一体化铣削成型，没有拼接焊缝，避免应力集中点，法兰底面与轴承腔的垂直度公差控制在0.02mm以内，保证安装后轴承内圈的轴线与管路设计轴线重合，不会出现偏磨问题。在实际装配场景中，这类固定架通常沿管路走向间隔布置，间距根据管路的挠度计算确定，既要避免管路下垂量过大，也要控制固定点数量减少整体重量，这款固定架的结构尺寸刚好适配实验直升机的小管径管路布局，不需要额外做结构修改就能直接适配对应规格的管路与轴承。
