泰勒Stigerwalt曼科链轮几何结构设计

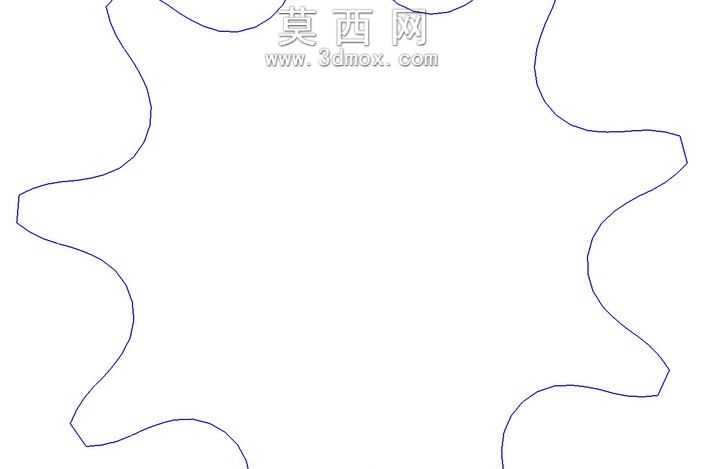

本作品围绕泰勒Stigerwalt曼科链轮的专属几何特征开展三维建模设计，首先基于链传动啮合原理完成核心参数的精准匹配，对应227链轮厚度、0.3125根直径、250辊宽度的设计要求，先在草图环境中绘制链轮的轮廓基准线，通过样条曲线精准拟合链轮齿廓的非对称曲线形态，保证每一段齿形弧线都能和配套链条辊子实现顺滑啮合，避免传动过程中出现卡滞、跳齿的问题。建模过程中严格遵循链轮几何学的设计规范，先完成平面齿形的全约束草图绘制，对每一个齿的弧度、齿间夹角、过渡圆角都做参数化约束，确保齿形轮廓的几何精度满足传动公差要求，之后通过拉伸特征生成链轮的基础实体，再对齿根、齿顶的边缘位置做倒角处理，消除应力集中的薄弱区域，提升链轮整体的结构强度。材质配置上模拟工业链轮常用的45号钢材质，调整材质的金属粗糙度、反光度参数，还原钢制零件的真实表面质感，同时对啮合工作面做细微的纹理区分，体现机加工表面的工艺特征。设计过程中重点验证了链轮几何轮廓和链条的匹配度，通过虚拟装配模拟啮合传动过程，确认齿形曲线在传动全周期内都能和辊子保持合理的接触间隙，既保证传动扭矩的有效传递，又能减少啮合过程中的磨损，延长零件的使用寿命。整体建模过程完全围绕链轮的几何设计逻辑展开，所有结构特征都服务于链传动的功能需求，参数设置完全贴合给定的设计指标，最终生成的三维模型完整还原了该款曼科链轮的专属几何特征，可直接用于后续的工程分析、加工模拟或者装配演示场景，为同类型非标链轮的设计建模提供了标准化的参考流程，也能帮助设计人员更直观地理解特殊齿形链轮的几何学设计要点。
