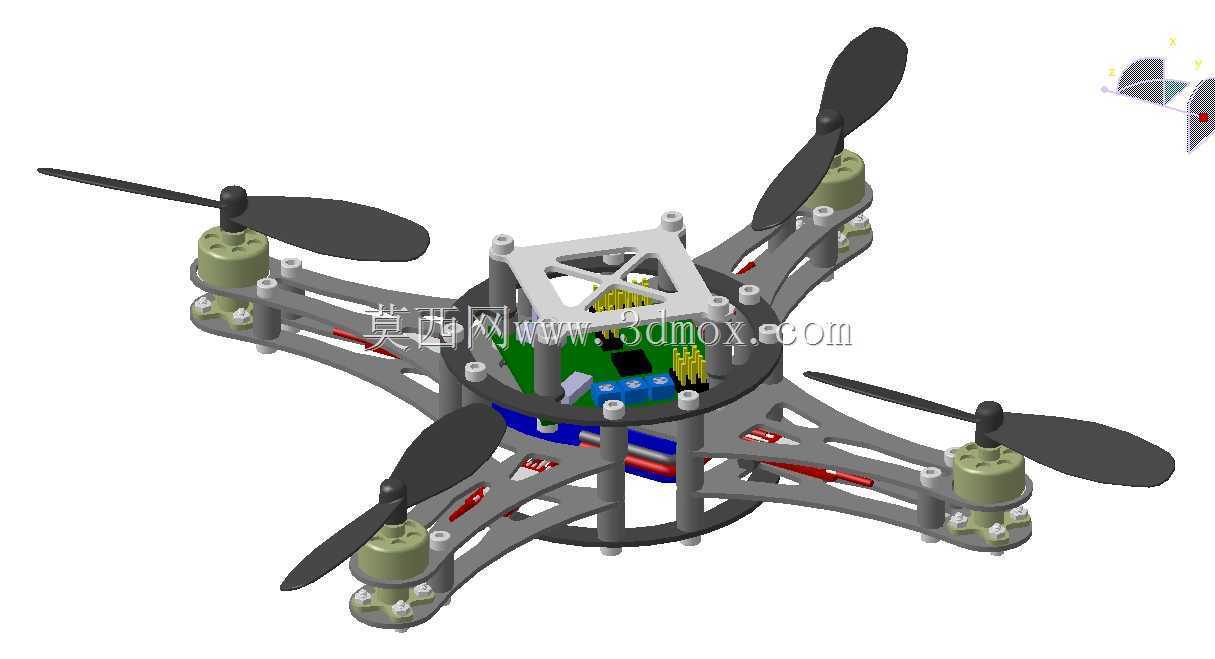

小型四旋翼无人飞行器机架结构设计

　　这套小型四旋翼飞行器的机架结构，核心面向低空近距作业场景设计，可搭载轻量化视觉模块、微型采样装置完成室内巡检、小范围航测、教学实验等实际任务，区别于大载重行业级无人机，该结构更侧重便携性与拆装维护的便捷性，适配小空间内的灵活起降需求。从结构布局来看，采用中心对称的X型机架构型，四个机臂以中心飞控安装板为核心呈90度均匀分布，这种布局能让四个旋翼的拉力合力始终与机身重心保持同轴，降低飞控系统的姿态解算压力，同时在单电机输出出现小幅偏差时，对称结构可通过相邻旋翼的动力补偿快速修正姿态，提升悬停状态的稳定性。机臂部分采用镂空式的轻量化结构设计，在保证臂长方向抗弯刚度的前提下，尽可能切除非受力区域的材料，既降低整机起飞重量，

　　提升有效载荷占比，也能减少飞行过程中机臂自身的振动传导，避免振动传递到中心飞控板影响传感器采样精度。中心安装区域采用分层堆叠的安装位设计，最上层预留了电池绑扎的固定位，可适配不同容量的锂聚合物电池，中层为飞控板、电调的安装平面，预留了标准的安装孔位，可兼容主流的开源飞控硬件，下层预留了任务载荷的扩展接口，可根据实际作业需求更换摄像头、微型机械爪或者环境传感器模块，不同层之间通过铜柱支撑隔离，既保证结构连接强度，也预留了足够的走线空间，避免电源线与信号线堆叠产生电磁干扰。动力安装位设置在每个机臂的末端，采用下沉式的电机座设计，电机安装平面与机臂主体平面保持固定高度差，可避免旋翼旋转时的下洗气流直接冲击机臂表面产生紊流，

　　降低气动干扰带来的动力损耗，电机座上预留了对应主流微型无刷电机的安装孔距，同时在电机座周边设计了走线槽，可将电机与电调的连接线内嵌在机臂结构内，减少飞行过程中的线材风阻，也避免线材外露被旋翼剐蹭的风险。起落支撑结构与机臂采用一体化设计，在每个机臂的下侧延伸出弧形的支撑脚，无需额外加装起落架即可实现平稳放置，支撑脚的接触点分布在四个机臂的末端位置，形成更大的支撑跨度，降落时可分散机身的冲击载荷，即使在略有不平整的地面也能保持机身稳定，不会出现侧翻情况，同时弧形的支撑脚结构在发生轻微碰撞时可产生小幅形变吸收冲击能量，避免冲击力直接传递到中心飞控区域损坏核心电子元件。从安装边界来看，整机对角电机轴距控制在适合室内飞行的尺寸范围，

　　机臂末端的旋翼旋转范围不会超出机身整体投影过多，可在狭窄的走廊、管道内部等空间灵活穿行，中心安装板的尺寸可容纳常规尺寸的飞控、电调与接收机模块，电池安装位可适配不同厚度的电池，通过魔术贴绑扎即可快速固定，更换电池时无需拆解机身结构。结构设计过程中充分考虑了拆装维护的便利性，所有连接部位均采用标准紧固件连接，机臂与中心板的连接位置设置了定位凸台，组装时可快速对齐孔位，无需反复调整位置，单个机臂发生损坏时可单独拆卸更换，无需替换整个机架，降低后期维护成本。旋翼的安装位置经过反复校核，相邻旋翼的旋转平面保持足够的安全间距，即使飞行过程中机身出现小幅形变，也不会出现旋翼打桨的问题，同时每个旋翼下方预留了足够的空间，可安装小型的LED指示灯，方便夜间飞行时判断飞行器的朝向与飞行状态。整套结构的受力路径经过优化，飞行过程中旋翼产生的拉力通过机臂直接传递到中心板区域，再均匀分散到各个安装层，不会出现局部应力集中的问题，机臂的截面形状采用变厚度设计，靠近中心板的位置厚度更大，抗弯能力更强，靠近电机座的位置适当减薄，进一步降低结构重量，在保证结构强度满足常规飞行载荷的前提下，将整机机架的自重控制在较低水平，可提升整机的续航时间与机动灵活性。
