带安全防护结构的轻量化四轴旋翼飞行器

　　这款四轴旋翼结构的设计，最初是面向低空近距作业场景的需求做的方案，区别于常见的竞速类或大载重航拍类四轴，整个结构在初始规划阶段就把低自重、碰撞防护作为核心约束条件，没有盲目追求机架的极限刚度，而是在结构冗余和重量控制之间做了平衡。从实际应用场景来看，这类结构可适配室内巡检、狭小空间勘探、教学演示等对飞行安全性要求较高的场景，尤其是在人员活动密集的近地空间作业时，外围的防护结构可以避免旋翼直接接触障碍物或操作人员，降低作业过程中的意外风险。

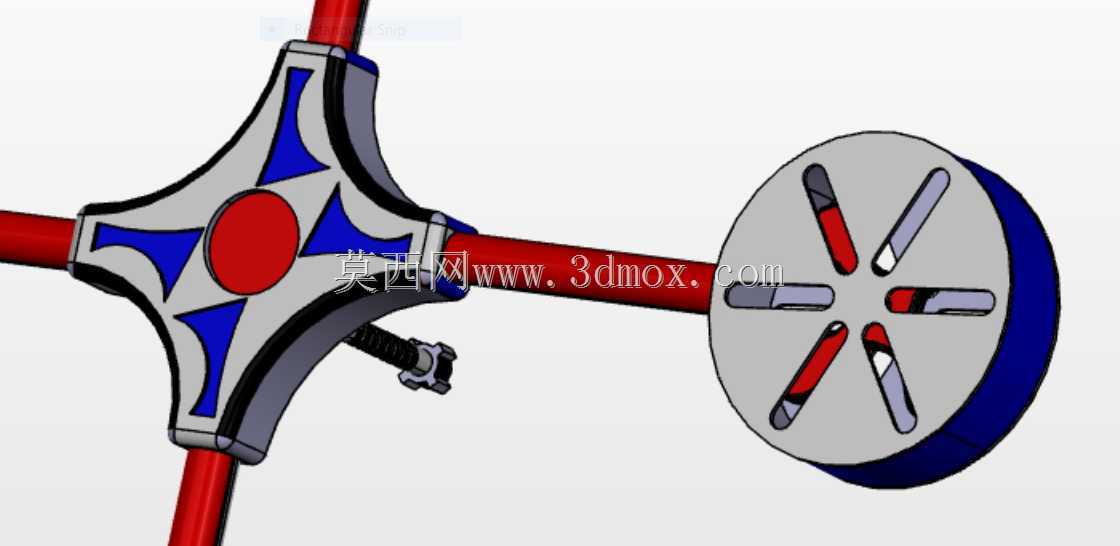

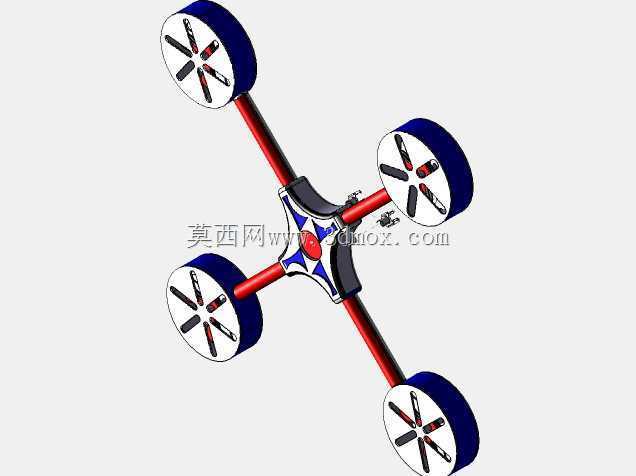

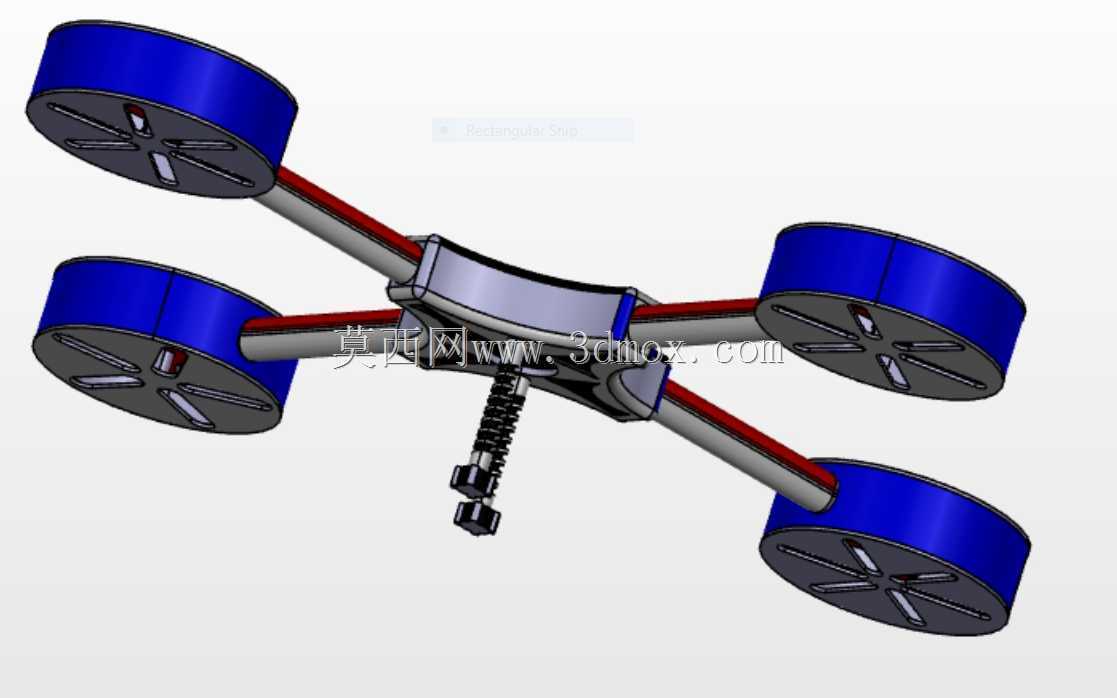

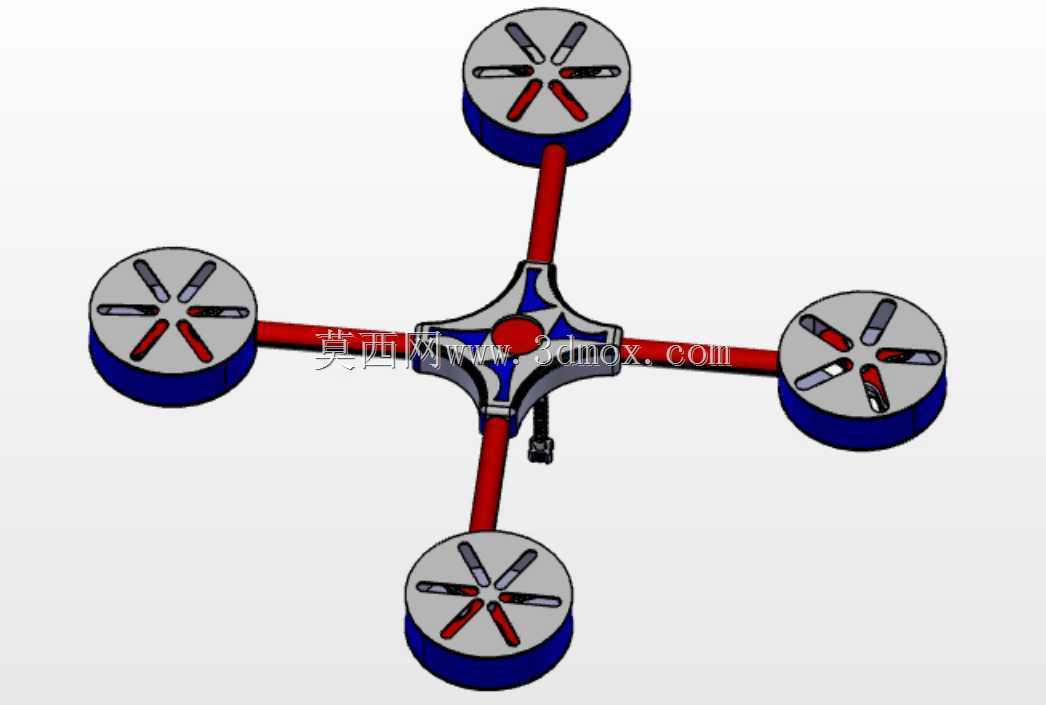

　　从功能特性上看，四个旋翼单元采用十字形对称布局，机臂采用等长设计，保证四个旋翼的回转中心到整机重心的距离完全一致，从动力学根源上降低飞控系统的姿态解算压力，不需要额外做动力输出的不对称补偿。每个旋翼的外围都设置了环形防护圈，防护圈与旋翼桨尖的间隙控制在合理范围，既不会因为间隙过小导致气流扰动增加额外功耗，也不会因为间隙过大失去防护意义，当飞行器发生侧向碰撞时，环形防护圈会首先接触障碍物，将碰撞载荷传递到机臂连接位置，避免桨叶直接受撞击断裂。机臂采用中空杆状结构，在保证抗弯截面模量的前提下尽可能降低结构自重，杆体与中心机架的连接位置设置了加强筋结构，分散机臂根部的应力集中，避免飞行过程中机臂产生谐振影响飞行稳定性。

　　设计思路上，中心机架采用分层式结构，中心区域预留了飞控板、电池、电调等核心元器件的安装空间，机架上下盖板之间设置了定位柱，既可以保证各层板的安装同轴度，也能为电子元器件提供足够的安装支撑，同时预留了走线槽位，避免动力线与信号线交叉干扰。旋翼的动力安装座直接固定在防护圈与机臂的连接节点上，这个位置是整个旋翼单元的刚度最优位置，能够将电机运转产生的振动直接传递到机臂结构上，减少防护圈的受迫振动。整机的重心设计严格控制在四个旋翼形成的平面的几何中心垂线上，电池安装位设置在中心机架的下方位置，可通过调整电池的前后位置微调整机重心，保证飞行过程中各个电机的动力输出负载尽可能均衡，延长续航时间。

　　从安装边界与尺寸约束来看，单个旋翼防护圈的外径控制在常规小尺寸四轴的适配范围，机臂展开后整机的最大外接圆直径满足室内作业的空间通过性要求，不需要额外做机臂折叠结构就可以通过常规尺寸的门洞、管道入口等狭小通道。各个零部件的安装接口都采用标准化设计，电机安装孔位适配市面上主流的小型无刷电机安装尺寸，飞控安装位预留了通用的安装孔距，不需要额外做转接件就可以完成核心元器件的装配。防护圈采用分体式拼接设计，单个防护圈出现损坏时可以单独更换，不需要更换整个机臂组件，降低后期维护成本。整个结构的所有棱角位置都做了圆弧过渡处理，没有尖锐的外凸结构，进一步提升使用过程中的安全性，即使飞行器意外坠落，也不会因为尖锐结构造成额外的磕碰损伤。在结构强度校核阶段，针对机臂的抗弯强度、防护圈的抗冲击性能都做了对应的仿真验证，保证在常规的轻微碰撞场景下，结构不会出现永久性变形，能够维持正常的飞行姿态。
