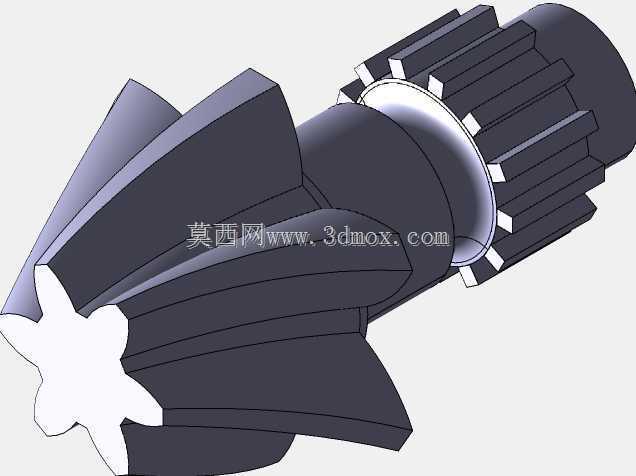

集成花键轴段的锥型斜齿传动零件

项目分类:齿轮 发布时间:2024-10-08 ID:781267
  • 集成花键轴段的锥型斜齿传动零件

  在中小功率变向传动的工况场景里,这类带集成花键连接段的锥型斜齿零件,常被布置在动力输入与输出轴线存在夹角的传动链路中,比如小型稳压设备的动力调节机构、便携机具的转角传动箱、轻工设备的进给换向单元里,都能见到这类结构的应用。和分体式装配的锥齿轮、传动轴结构不同,这个零件把啮合齿段、定位轴段、花键连接段做成了一体式结构,从根源上减少了装配环节的同轴度累积误差,也避免了键连接带来的应力集中问题,在转速不超过三千转、传递扭矩在百牛米级别以内的工况下,传动稳定性比分体结构高出不少。从结构设计逻辑来看,锥型斜齿的齿向做了螺旋偏置设计,啮合过程中轮齿是逐步进入接触再逐步退出的,不会出现直齿锥齿轮那种整齿突然撞击啮合的情况,

  传动过程的冲击噪音明显更低,适合对运行平稳性有一定要求的闭式传动腔体内使用。齿部的齿宽沿着锥面母线方向做了等强度收窄,越靠近锥顶位置齿厚越小,匹配啮合时的受力分布规律,避免靠近大端位置的齿根应力过载。零件一端的外花键采用了等距齿型设计,齿侧配合间隙选的是中等过渡配合等级,既可以保证和配套传动毂的周向固定可靠性,也能在装配时顺利压入,不会出现过盈量太大导致的装配应力残留,花键末端做了小尺寸的倒角导向,装配时不需要反复对齿就能顺利导入配合位。中间的光轴段是安装定位基准,直径公差控制在基轴制的h7等级,表面粗糙度要求达到Ra1.6,用来和腔体内部的滚动轴承内圈配合,轴段上预留了卡簧槽位,可以通过轴用弹性挡圈限制轴承的轴向窜动,

  保证整个传动副的啮合间隙稳定在设计范围内。设计时特意把斜齿的螺旋角控制在12度到15度之间,这个角度区间的斜齿啮合重合度大概在1.3左右,既可以保证多齿同时啮合分担载荷,也不会因为螺旋角过大导致额外的轴向力过大,加重配套轴承的轴向负载。齿部的根切位置做了0.2毫米左右的圆角过渡,避免热处理时的应力集中导致齿根开裂,也能减少长期交变载荷下的齿根疲劳断裂风险。安装边界方面,整个零件的轴向总长度要匹配传动腔体的内部轴向空间,锥齿大端的外径不能和腔体内壁发生运动干涉,花键段的长度要比配合毂的连接长度短1到2毫米,保证锁紧结构可以把配合件牢牢压在花键的定位端面上,不会出现轴向窜动的间隙。在实际选型替换时,要注意核对锥齿的分锥角、模数、

  螺旋方向,还有花键的齿数、齿距参数,必须和配对的传动件完全匹配,不然装配后会出现啮合卡滞、齿面偏磨的问题,运行几百小时就会出现齿面点蚀甚至断齿的故障。这类一体式齿轮轴结构因为没有装配接缝,整体刚性更好,在有一定冲击载荷的间歇传动工况下,可靠性比分体键连接的结构高很多,日常维护时只需要定期检查啮合间隙、补充润滑脂即可,不需要额外做连接件的紧固检查。建模过程中,齿部的渐开线齿形是通过参数化方程生成的,沿着锥面母线做螺旋扫掠切除,再做圆周阵列得到完整齿形,花键段的齿形同样通过参数化绘制后拉伸生成,中间光轴段的退刀槽、卡簧槽、倒角特征都按照机械设计手册的标准尺寸选取,所有棱边都做了R0.3左右的小圆角处理,避免加工时出现锐边割手的问题,也减少热处理时的尖角应力集中。
