多通路集成式压力铸造型液压阀块结构

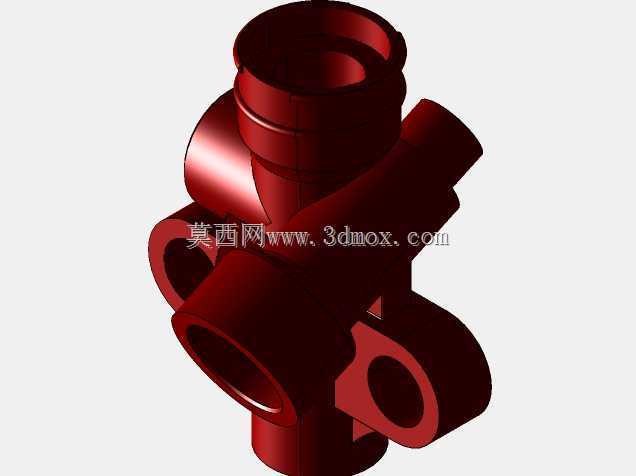

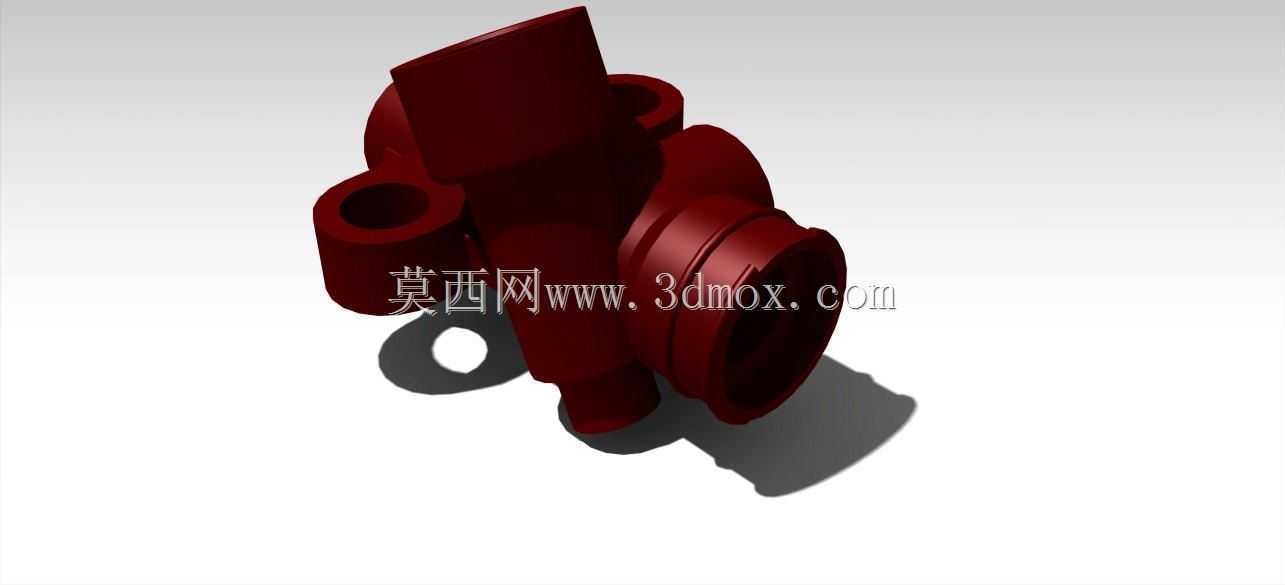

　　该压力铸造构件是液压系统油路集成单元的核心承载基体，主要应用在中低压交流稳压配套设备的液压控制回路、小型工程机械的辅助液压支路以及工业自动化产线的流体分配节点中，替代传统分体式管路拼接结构，减少管路接头数量，降低系统泄漏风险。从实际使用场景来看，这类铸造型阀块需要同时承载多路流体的导通、转向、截流功能，不同通路口径对应不同流量的油路分配，顶部的大直径通路主要对接主进油管路，侧部分布的不同口径通路分别对接执行元件、溢流支路、测压节点，下部带安装孔的凸台结构用于将整个阀块固定在设备安装基座上，安装孔的位置度公差控制在0.1mm以内，保证装配时与基座定位销的同轴度，避免安装应力导致的阀体变形。设计阶段首先要梳理整个回路的流体流向逻辑，

　　避免不同压力等级的油路出现干涉，铸造壁厚按照均匀性原则控制在4-6mm区间，避免壁厚差过大导致压铸成型时出现缩孔、冷隔缺陷，各通路的相交处做圆弧过渡处理，减少流体流经时的压力损失，同时降低铸造应力集中的风险。外形结构上采用多通路口径向分布的布局，整体外轮廓没有尖锐棱角，所有非加工面的铸造圆角统一为R2，既符合压铸工艺的脱模要求，也避免安装维护时的磕碰划伤。安装边界方面，整个构件的最大外接圆直径控制在120mm以内，轴向总高度不超过150mm，能够适配小型稳压设备内部紧凑的安装空间，侧部伸出的通路接口预留足够的管接头安装操作空间，相邻接口的中心距不小于25mm，保证扳手操作时不会出现干涉。从功能特性来看，

　　该压铸构件成型后仅需要对各通路的密封端面、安装孔位进行少量机加工即可投入使用，相比传统切削加工成型的阀块，材料利用率提升60%以上，生产效率适合批量配套场景，铸件内部的致密度要求达到HB5001标准的Ⅱ级要求，保证在1.6MPa的工作压力下不会出现渗漏，各通路的内壁粗糙度控制在Ra6.3以内，减少流体阻力。设计过程中充分考虑压铸工艺的成型特性，所有侧部通路的抽芯方向都做了统一规划，减少模具抽芯机构的复杂程度，降低模具制造成本，顶部的凸缘结构既作为管路连接的定位面，也起到加强筋的作用，提升整个构件的结构刚性，避免在管路连接拧紧力作用下出现变形。下部带孔的凸耳结构除了安装固定功能外，还可以作为接地连接点，适配稳压设备的电气安全要求，整个构件的流道设计没有出现直角急转弯结构，流体转向角度最大不超过120度，有效降低流道内的湍流产生，减少系统工作时的流体噪声。
