自卸车矩形载货厢体结构三维设计

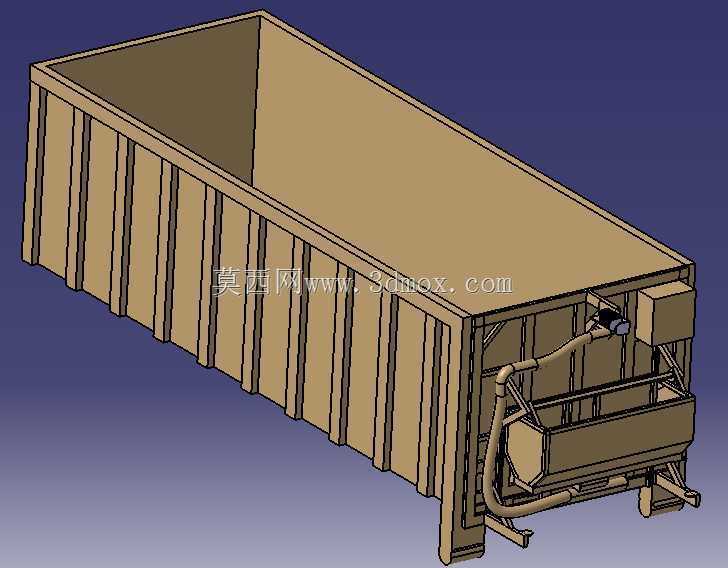

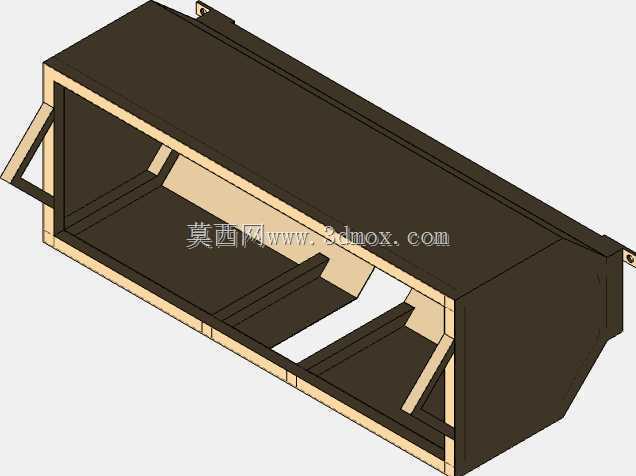

　　该结构为工程运输场景下的自卸车矩形载货厢体，主要适配散装物料、建筑渣土、砂石骨料等散料的中短途转运作业，可匹配额定载重12-20吨级的自卸车底盘安装使用。从结构设计逻辑来看，厢体整体采用等截面矩形开口布局，侧壁沿长度方向等距布置竖向加强筋，筋板与厢壁采用满焊连接，可有效抵消散料装载时对侧壁产生的侧向挤压力，避免长期重载作业下出现厢壁鼓胀变形的问题；厢体内壁做平滑过渡处理，无突出的焊接凸点与结构死角，可减少散料卸料时的残留挂壁问题，降低人工清厢的作业频次。

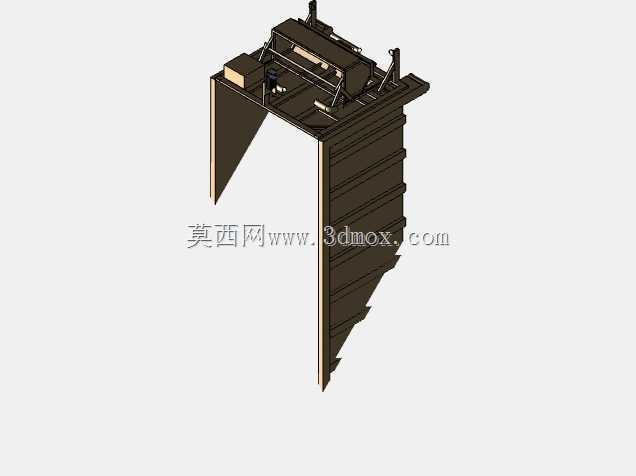

　　厢体前端集成了液压举升机构的安装支座与管路排布空间，举升支座采用加厚钢板折弯成型，与厢体主框架采用围焊连接，可承受举升作业时的交变载荷，避免支座部位出现应力集中开裂；液压管路沿厢体前端外侧的预留走线槽排布，管路走向避开物料冲击区域，同时预留了足够的弯曲半径，避免举升过程中管路出现弯折憋压的问题。厢体尾部设置了可自动开合的尾门锁紧机构，当举升卸料时尾门可随物料重力自动推开，卸料完成后厢体回落时可通过联动锁钩自动锁紧，无需人工手动操作，可提升散料转运的作业效率。

　　从安装边界尺寸来看，该厢体内腔有效长度适配对应底盘的车架安装孔位，宽度符合公路货运车辆的外廓尺寸限值要求，厢体高度匹配常规散料装载的堆装容积需求；厢体底部的纵梁与底盘车架的安装座采用U型螺栓配合止推板连接，安装时需保证纵梁与车架贴合面的平面度公差不超过1.5mm/m，避免安装应力导致的厢体变形。设计过程中针对不同密度的散料装载做了受力校核，当装载物料密度不超过1.8t/m³时，侧壁加强筋的最大变形量控制在2mm以内，可满足长期重载作业的结构强度要求；厢体底板采用耐磨钢板拼接，底板与底部纵梁之间采用间断焊连接，既保证连接强度，又可减少焊接变形，同时耐磨材质的底板可抵御砂石物料的长期冲刷磨损，延长厢体的整体使用寿命。

　　在细节结构处理上，厢体顶部边缘做了外翻边卷边处理，既提升了厢口的结构刚度，又可避免装载物料时物料从厢边洒落；侧壁加强筋的端部做了圆弧过渡，避免应力集中导致的筋板端部开裂；尾门与厢体的配合面设置了橡胶密封压条，可减少运输过程中细颗粒物料的撒漏问题，满足道路运输的扬尘管控要求。该结构建模过程中对所有钣金件的折弯系数、焊接收缩量做了预设，生成的工程图可直接用于下料折弯加工，各部件之间的装配间隙预留合理，可有效降低现场装配的修配工作量。
