蝶阀组件爆炸结构装配设计

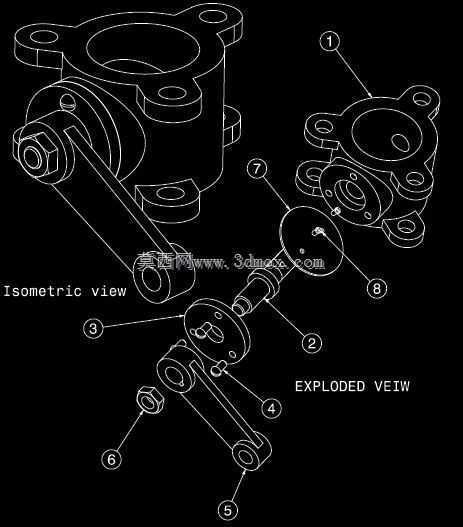

　　这套蝶阀组件的三维结构以爆炸视图呈现，能够清楚看到阀体、阀板、阀杆、端盖、紧固件及密封相关零件之间的装配关系。蝶阀本身属于管路系统中常见的截断与调节元件，在汽车冷却回路、工业水处理、暖通管道、化工输送以及小型流体设备中都有广泛应用。它的核心作用是通过绕轴线旋转的蝶形阀板改变流通截面积，从而控制介质通断或调节流量。与闸阀、截止阀相比，蝶阀结构更紧凑，轴向安装长度短，启闭动作快，适合空间受限且需要频繁操作的管路位置。

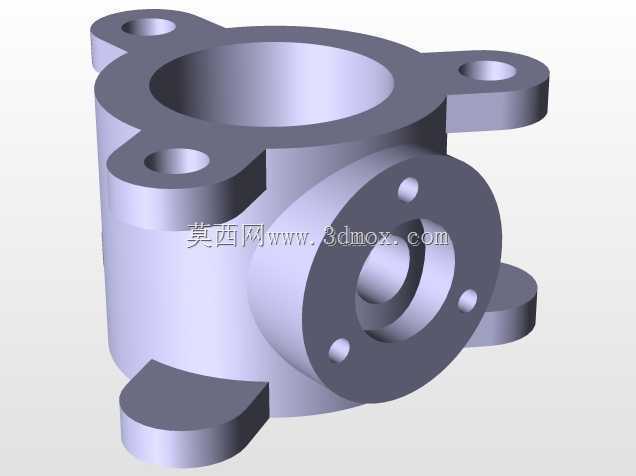

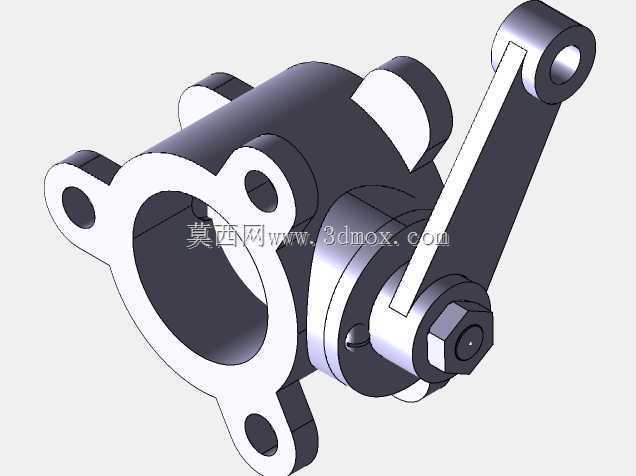

　　从结构布置看，阀体采用带法兰安装孔的中空壳体，两端连接界面围绕管道中心线布置，孔位用于与相邻管路或设备端面对接。建模时需要重点控制法兰孔分布圆、孔径、端面平面度以及阀体流道内径之间的关系，这些尺寸直接决定安装互换性和流通能力。阀体内腔应保持平滑过渡，避免阀板在旋转过程中与内壁发生干涉，同时也要给密封件留出合理压缩空间。若用于液体回路，流道边缘的圆角和台阶位置会影响压损，设计阶段不能只关注外观轮廓，还要结合介质流向检查阀板全开、半开和关闭状态下的空间位置。

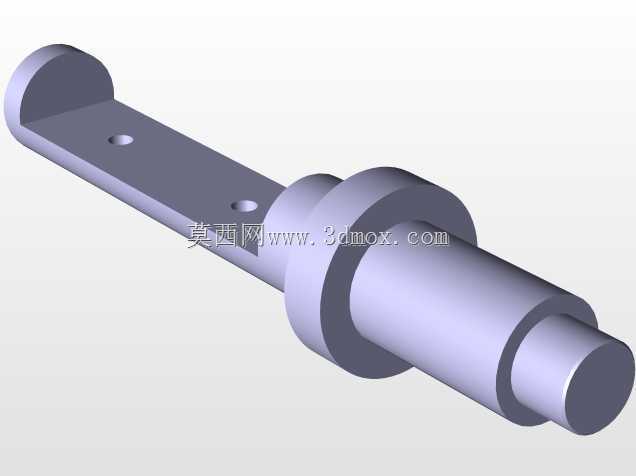

　　阀板是组件中直接承受介质作用的零件，外形近似圆盘，中心与阀杆连接。阀板厚度、边缘形状和旋转半径决定关闭时的密封效果，也影响开启后的流阻。爆炸图中阀板位于阀体流道中心，说明装配后其转动轴线横穿管道，驱动端通过阀杆传递扭矩。阀杆与阀板之间需要设置可靠的周向固定方式，常见思路是采用扁位、销接或型面连接，防止启闭过程中出现相对滑动。杆部穿过阀体的位置还要考虑支承、耐磨和密封，若介质具有压力，轴封区域往往是泄漏控制的重点。

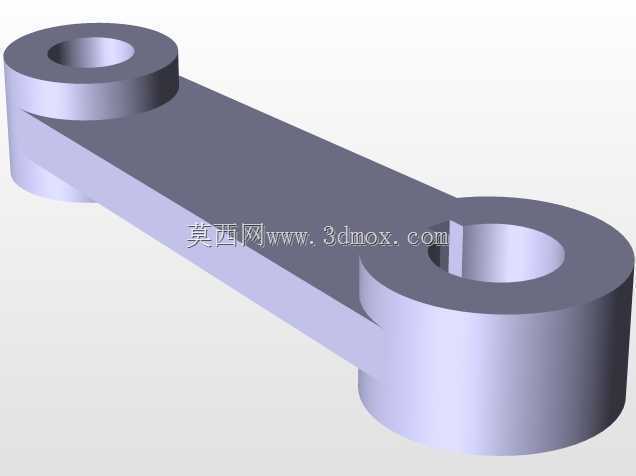

　　端盖和侧部连接件用于约束阀杆轴向位置，并将内部零件封闭在阀体上。端盖上的孔位与阀体安装面一一对应，螺栓拧紧后形成稳定支承。实际设计中，端盖不能简单按盖板处理，它还承担阀杆对中、轴承限位和防护作用。若端盖与阀杆不同轴，阀板转动会产生卡滞，长期运行还可能造成密封面偏磨。紧固件的规格、数量和分布需要结合口径、压力等级以及操作扭矩校核，过小的螺栓会在压力波动或振动工况下松动，过大则可能造成端盖局部应力集中。

　　该组件的设计思路体现了典型机械装配逻辑：先以阀体作为基准零件确定流道和安装边界，再装入阀板与阀杆，使运动件围绕固定轴线旋转；随后通过端盖、垫片、螺母和连接件完成轴向定位与外部封闭。爆炸视图中的编号顺序有利于装配指导，也便于在工程图中生成零件明细。对于三维建模人员来说，建立这类组件时不应只把零件摆放到一起，而要在装配环境中保留真实配合关系，例如阀体与端盖的同轴约束、阀杆与阀板的传动约束、密封面的接触关系以及螺栓孔的对位关系。只有这样，后续进行干涉检查、运动模拟或工程图输出时，模型才具有实际工程价值。

　　在外形尺寸与安装边界方面，蝶阀的最大外轮廓主要由阀体法兰、驱动连接部和侧部操作结构决定。管路布置时，除了预留阀体本身长度，还应在阀杆伸出端保留拆装空间，使端盖螺栓、螺母和操作件能够使用工具完成维护。若该阀用于汽车或移动设备，安装空间通常更紧张，周围管路、支架和线束不能与阀杆旋转范围冲突。阀板在全开状态下虽然位于流道内，但其边缘仍可能接近管壁；在拆卸状态下，阀杆和阀板需要沿轴向或侧向取出，因此周边应留出足够维护通道。

　　从功能特性上看，这种简单蝶阀结构适合低压、洁净或常规流体场景，优势是零件数量少、启闭迅速、重量较轻、制造成本相对可控。若用于更高压力或腐蚀性介质，则需要在密封材料、阀板厚度、阀杆直径和阀体壁厚上进一步强化。模型中展示的装配关系也提示工程师，阀门设计不是单一零件造型，而是流体通道、运动机构、密封结构和安装接口的综合协调。完成三维结构后，应围绕关闭位置密封、全开位置流阻、阀杆扭矩、法兰连接强度和维护拆卸路径逐项检查，才能使蝶阀组件从外观模型转化为可用于设备选型和结构评审的机械设计方案。
