汽车车身零件尺寸控制RH工装夹具

　　这套工装主要应用在汽车白车身焊装后的尺寸校验环节，针对MTG总成右侧关联的车身安装位做形位公差检测，是量产线旁抽检、首件确认环节的核心辅助工装，替代传统手工卡尺、三坐标抽样的低效检测方式，能在15秒内完成单个工件的关键安装点位置度、贴合面平面度的快速判定，适配焊装线快节奏的生产节拍，避免不合格件流入下一道总装工序造成装配干涉问题。

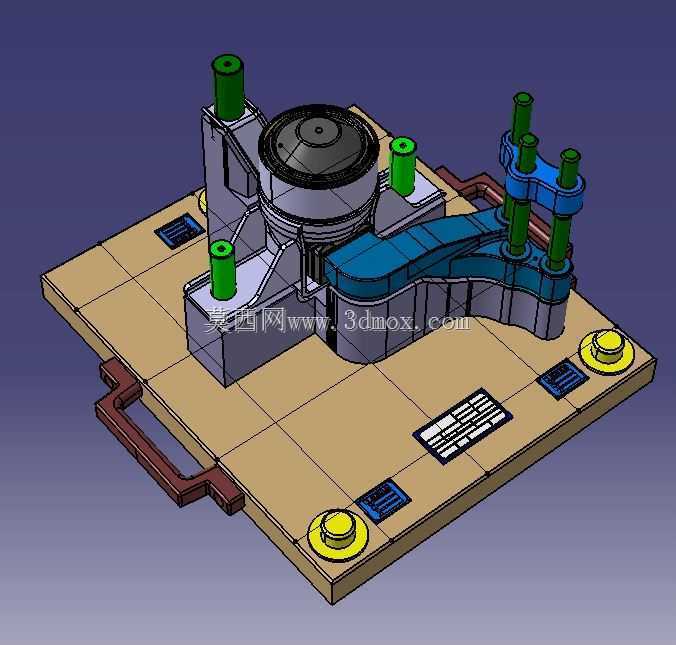

　　从功能逻辑上看，整套夹具以带搬运提手的加厚基准底板为安装载体，底板上的所有定位销、支撑柱、压紧模块的位置都经过三坐标校准，基准面平面度控制在0.02mm以内，保证每次检测的基准统一。分布在底板上的绿色柱状结构是带硬塑防护套的定位销座，对应工件上的预制安装孔位，销径与工件孔的配合公差选H7/g6间隙配合，既保证工件能顺畅放入定位，又不会因间隙过大造成检测偏差；蓝色的异形悬臂结构是快速压紧机构，采用肘节式压钳结构，压头位置贴有聚氨酯缓冲垫，压紧时不会刮伤工件表面的电泳层，压合行程预留8mm余量，适配工件微小的成型公差，不会出现压不紧或者过压变形的问题。底板边角的黄色圆形部件是检测基准球，用于定期校准夹具本身的形位精度，配合三坐标测量仪可以快速排查夹具是否因长期使用出现定位偏移；底板上分布的蓝色方形块是通止规收纳位，每个规块对应一个检测点位的公差阈值，操作人员不需要额外查表，拿取对应规块就能快速判定点位是否合格，降低一线操作人员的技能门槛。

　　设计阶段优先考虑了现场使用的便利性，底板侧边加装的棕色铸铝提手做了圆角防滑处理，整套夹具总重控制在18kg以内，两名操作人员可以轻松搬运，适配线旁不同工位的临时检测需求；底板表面做了硬质阳极氧化处理，耐磨防刮，日常使用中不需要频繁做防锈维护，使用寿命能达到8年以上。安装边界上，整套夹具的底板长宽尺寸控制在600mm*500mm，放置在标准线旁工作台面上不需要额外固定，底部带四个可调橡胶脚垫，可以微调水平度，适应车间地面不平整的工况；所有压紧机构的操作端都朝向操作人员站立侧，操作时不需要探身越过夹具，符合人机工程学要求，避免长期操作造成的腰部劳损。

　　在定位逻辑设计上，采用3-2-1完全定位原则，三个主支撑柱对应工件的主基准面，限制Z向移动与X、Y向转动自由度，两个菱形销对应次基准孔限制X、Y向移动，剩余一个防转销限制Z向转动，完全限制工件的六个自由度，不会出现过定位造成的工件放不进、或者欠定位造成的检测偏差。每个压紧点的位置都选在工件刚性较好的安装座位置，避开薄板冲压区域，防止压紧力造成工件弹性变形影响检测结果；压头的压紧力控制在120N-150N区间，既保证工件与定位面完全贴合，又不会压伤工件表面。夹具上还预留了标识牌安装位，清晰标注每个定位点对应的公差要求、工件型号，避免不同型号工件的错装检测；所有外露的金属部件都做了倒角处理，没有尖锐棱角，防止操作人员取放工件时被划伤。

　　这套夹具的设计完全贴合汽车零部件量产检测的实际需求，没有冗余的功能结构，所有部件都服务于快速定位、快速检测、低维护成本的现场使用要求，相比通用检测设备，专用夹具的检测效率提升60%以上，同时对操作人员的技能要求更低，不需要专业的三坐标操作资质，一线质检人员经过半小时培训就能独立完成检测操作，非常适合汽车零部件量产阶段的线旁快速尺寸管控场景，能有效降低不合格件流出率，减少后续总装环节的装配返修成本。
