汽车车身零件尺寸管控专用工装夹具

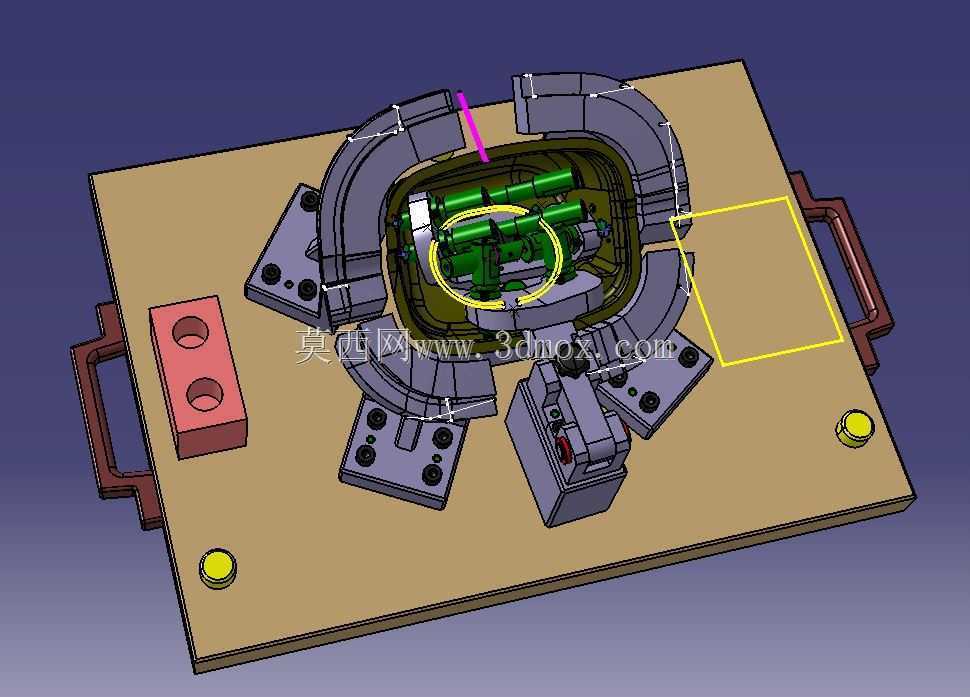

　　这套工装夹具的核心应用场景，是汽车白车身焊装工序后的零部件尺寸精度校验环节，针对车身HSG类异形结构组件的形位公差管控需求设计，直接对接生产线的离线检测工位，替代传统人工手持检具的低效检测模式，能在单工位完成组件全尺寸基准的快速校验，避免不合格件流入下一道总装工序造成批量装配干涉问题。从实际使用逻辑来看，夹具的核心功能是通过多点定位结构，将待检测的汽车车身组件完全约束在理论设计位置，所有定位块的接触面都严格匹配零件的RPS基准点，定位销的公差带控制在±0.02mm范围内，确保每次装夹的位置一致性，不会因为装夹偏差导致检测数据失真。夹具底板采用加厚铸铁材质加工，平面度经过精磨处理达到0.01mm/100mm的精度要求，

　　底板两侧加装的搬运把手方便工位间的转运，边缘设置的黄色基准块是整个夹具的坐标原点校准位，每次使用前可以通过三坐标测量仪对基准块进行校验，确认夹具本身的精度没有发生偏移。设计过程中优先考虑了操作的便捷性，所有的夹紧机构都采用快速夹钳结构，操作人员不需要额外工具就能完成零件的装夹与拆卸，单零件装夹耗时控制在15秒以内，适配生产线的节拍要求。围绕待检测零件的异形轮廓，定位块采用分段式布局，避开零件上的焊接凸点、安装孔位等非基准区域，不会对零件表面造成压伤，每个定位块都设计了独立的安装调节结构，后期如果零件发生小范围设计变更，只需要更换对应位置的定位块即可，不需要重新制作整个夹具底板，大幅降低了后期的改造成本。

　　夹具的安装边界完全适配常规检测工作台的尺寸，底板上的安装孔位按照标准T型槽间距设计，可以直接固定在现有检测工作台上，不需要额外制作过渡安装板，整体高度控制在操作人员腰部位置，符合人体工程学要求，长时间操作不会产生过度疲劳。在功能拓展性上，夹具预留了百分表、位移传感器的安装接口，可以根据检测需求加装接触式检测元件，直接读取零件关键位置的尺寸偏差数值，不需要额外搭建检测支架，部分非关键检测位的定位块上还设计了避让缺口，方便检测探头深入零件内部进行尺寸测量，不会因为夹具结构遮挡检测路径。整套夹具的设计逻辑完全围绕汽车零部件检测的实际需求展开，没有冗余的结构设计，所有受力部件都经过刚度校核，在反复装夹的使用场景下不会产生形变，

　　定位精度的保持周期能满足生产线连续半年以上的使用要求，日常维护只需要定期清理定位面的铁屑、污渍，检查夹紧机构的锁紧力度即可，不需要复杂的保养流程。针对零件上的弧形轮廓区域，专门设计了仿形定位结构，完全贴合零件的曲面造型，装夹后不会出现零件翘曲变形的问题，确保检测状态下的零件形态和实际装配状态完全一致，检测数据能够直接反映零件的真实精度水平，避免出现检测合格但实际装配干涉的情况。
