汽车车身零件尺寸控制左侧装夹工装

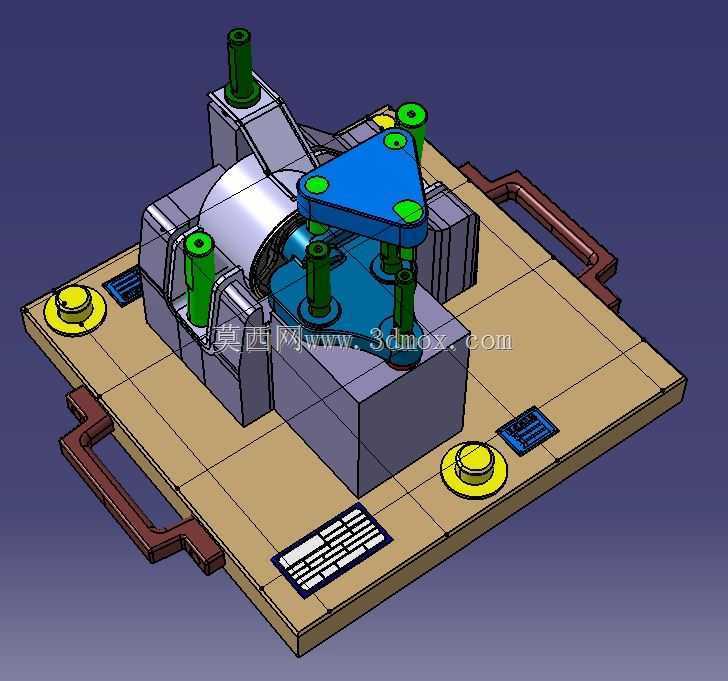

　　这套工装主要应用在汽车白车身焊装与零部件检测工序中，针对发动机MTG总成对应的左侧车身连接位做尺寸管控，日常在焊装线旁的工序间检测、单件入厂复检、夹具精度校准环节都能用到，替代传统手工测量的低效方案，避免人工打表、塞规检测带来的人为误差。从实际使用场景来看，工装底座采用带双侧把手的板式结构，方便工位间转运，也可以直接固定在检测平台或焊装工位的基准台面上，底座上的黄色圆形基准块是整套工装的定位原点，对应车身零件上的工艺孔位，装夹时先将零件基准孔与基准块对齐，完成初定位后再操作上部的夹紧结构。上部的蓝色三角压架是核心的压紧部件，三个压点分别对应零件上的三个受力支撑位，压架下方的绿色柱状支撑柱高度经过精准配磨，刚好贴合零件的型面，

　　避免装夹时零件出现翘曲变形，压架周边的四个立式定位销分别对应零件上的装配孔位，装夹到位后销柱完全插入孔内，限制零件的X、Y、Z向自由度，保证检测或焊接辅助定位时零件位置完全一致。设计这套工装的时候，首先考虑的是操作便捷性，所有夹紧点都设置在操作人员容易触及的位置，不需要俯身或者探入工装内部操作，双侧把手的高度刚好适配人工搬抬的受力角度，底座上的标识槽用来粘贴零件型号、检测基准说明，避免不同型号零件的工装混用。安装边界上，整套工装的底座为矩形板式结构，四个角做了倒角处理，避免转运时磕碰划伤，底座上的沉头孔用来将工装固定在标准检测平台上，固定孔的孔位间距符合通用检测平台的T型槽间距，不需要额外做转接板就能直接安装。

　　支撑柱的高度差完全匹配对应车身零件的型面落差，每个支撑柱的端面都做了淬火处理，长期使用不会出现磨损塌陷，保证定位精度的持久性。压架采用三角结构是因为三角形的结构刚性最好，三个压点同时受力时不会出现压架变形，相比一字型或者十字型压架，三角压架的受力更均匀，不会让零件出现局部受力过大导致的变形。底座上的两个棕色把手采用弯折式结构，搬抬时手部不会与底座边缘摩擦，把手的安装位置经过重心配平，搬抬时工装不会出现倾斜，避免零件装夹后因为工装倾斜导致的定位偏移。在实际生产中，这类控制夹具除了用来做尺寸检测，还可以作为焊装工序的辅助定位工装，在小批量试制阶段，不需要开发专用的焊装夹具，用这类检具级别的控制夹具就能完成零件的定位焊接，缩短试制周期，

　　降低试制成本。工装的所有定位部件都采用可拆式结构，当零件出现小的设计变更时，只需要更换对应的定位销或者支撑柱，不需要重新制作整套工装，大幅降低后期的改造成本。每个定位部件的安装位都做了定位销孔，更换部件后不需要重新校准精度，直接安装就能达到原有精度要求。底座的平面度经过磨床精加工，平面度公差控制在0.02mm以内，保证所有支撑柱和定位销的安装基准统一，不会因为底座本身的平面度误差导致整体定位精度超差。日常使用时，只需要定期检查基准块和定位销的磨损情况，不需要做复杂的维护，操作工人经过简单培训就能完成装夹操作，不需要专业的计量人员在场就能完成零件的尺寸符合性判断，大幅提升工序间的检测效率。
