汽车侧装饰组件尺寸控制工装夹具

这套工装主要应用在汽车外饰零部件的生产制程中，针对侧围装饰组件的成型后尺寸校验、装夹定位环节设计，是汽车零部件供应商量产线旁检测工位的核心辅助工装。日常生产中，注塑完成的侧装饰件经过修边、初检后，会被放置到这套工装上完成全尺寸的轮廓校验，同时也可作为小件返修、附件装配的定位基准，避免手持操作带来的尺寸偏差，保障饰件装车后的匹配精度。

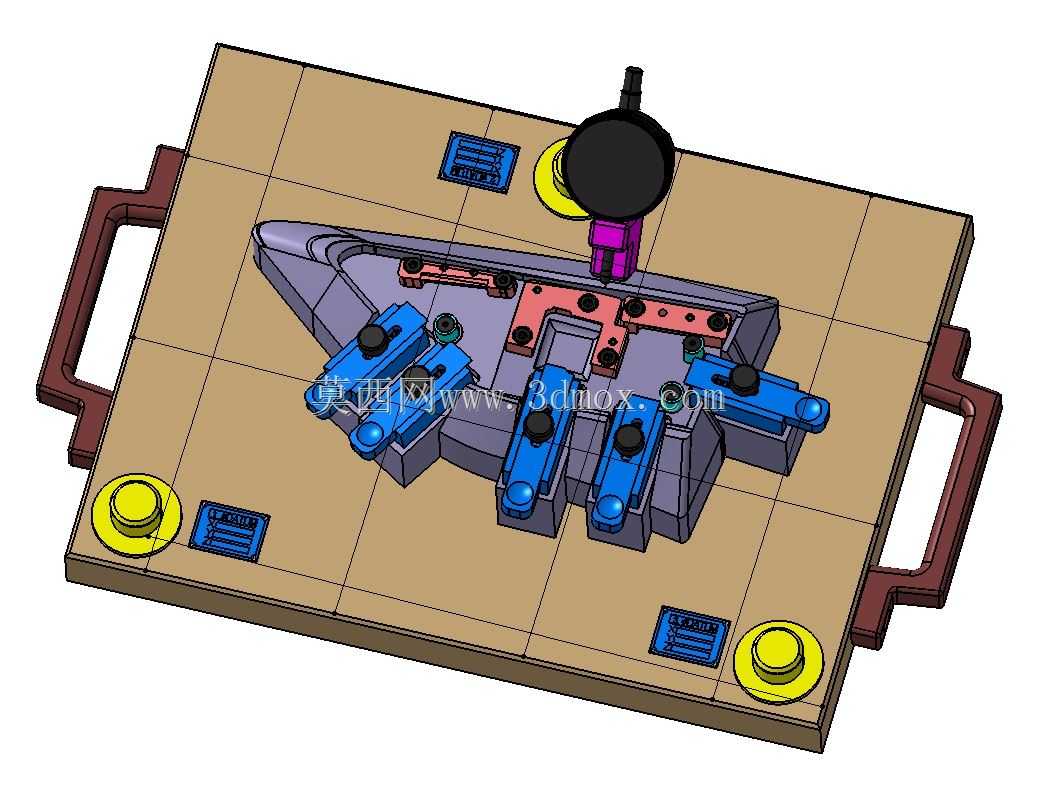

从实际功能来看，这套工装的核心作用是约束侧装饰组件的六个自由度，模拟饰件在车身上的实际安装姿态，让检测人员可以快速判定饰件的轮廓度、安装孔位偏差、卡扣位置精度是否符合装车要求。工装底板采用带网格刻度的基准板设计，板上的网格线可以辅助检测人员快速定位偏差位置，不需要反复挪动测量尺找基准，大幅提升线旁检测的效率。底板两侧设置了对称的搬运把手，方便工装在检测工位、返修工位、仓储区域之间转运，不需要额外配置吊装设备，适配中小批量多批次的生产切换需求。

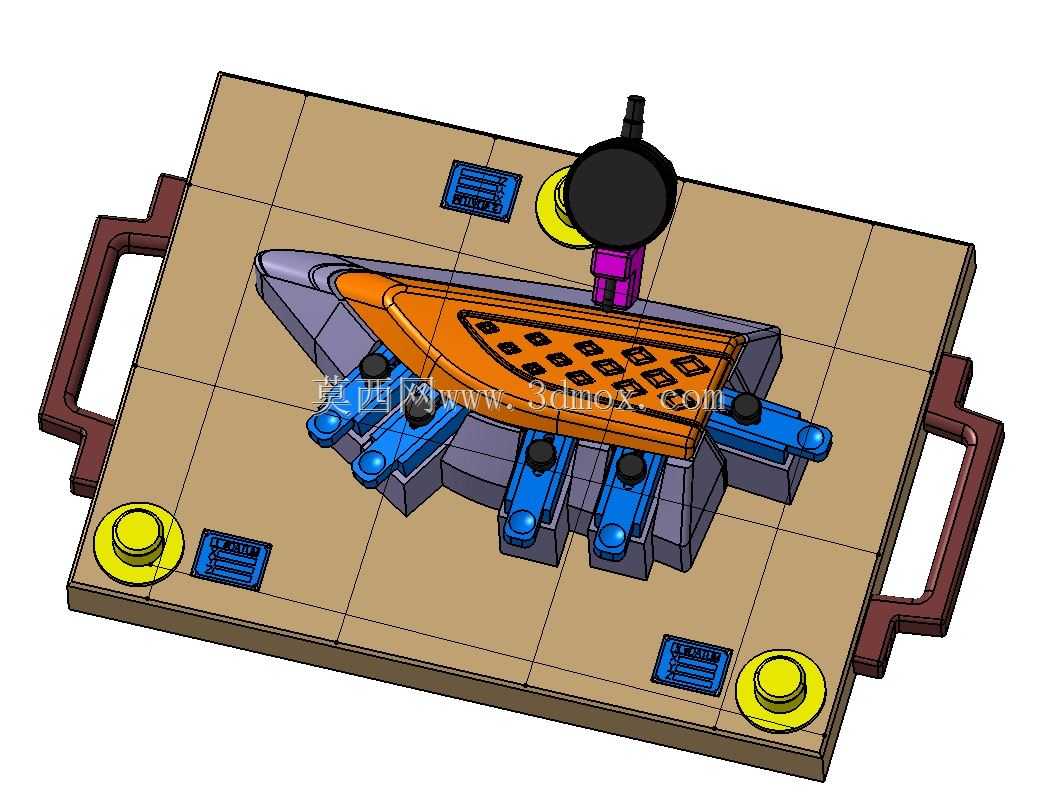

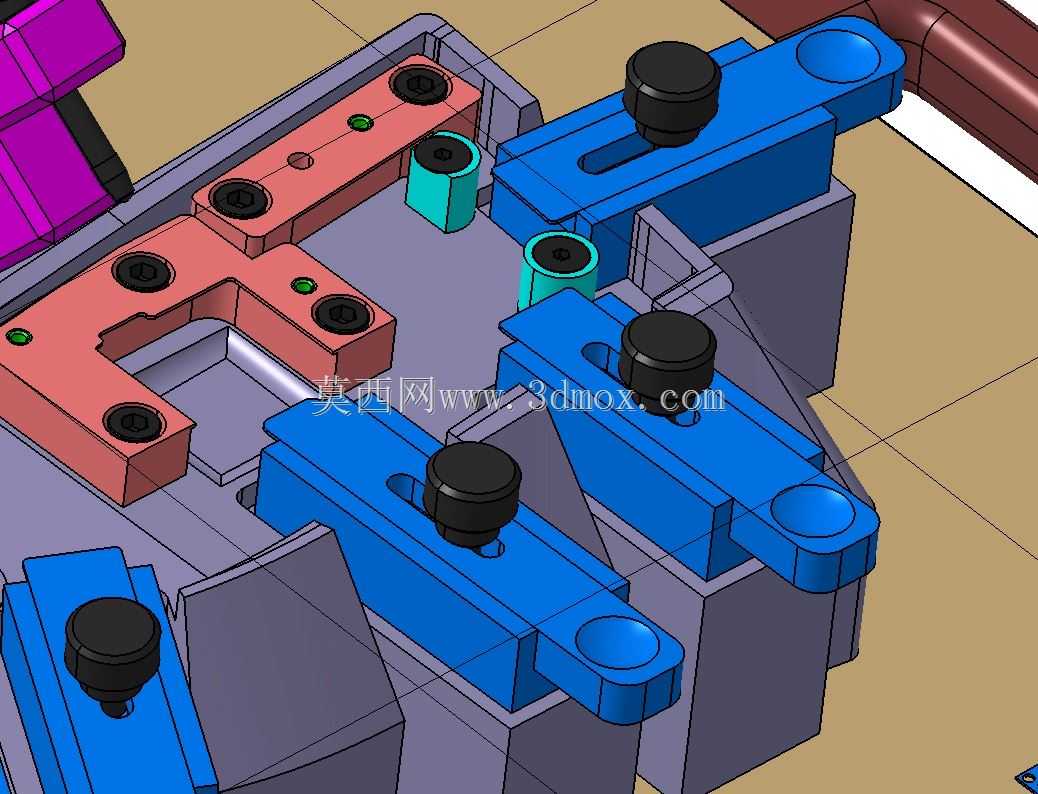

工装的定位结构完全匹配侧装饰件的外形特征：针对饰件的弧形安装边，设置了多个蓝色的快速夹钳定位座，每个夹钳的压头位置都对应饰件的刚性支撑点，不会压伤饰件的外观面，同时能保证饰件放置后不会出现翘曲、移位；饰件的橙色外观面区域预留了足够的检测空间，检测人员可以直接使用塞尺、百分表对饰件的面差、间隙进行测量，不需要额外拆除压装结构。工装对角位置设置的黄色基准定位销，对应饰件装车时的主定位孔，每次放置工件时先将定位销穿入工件基准孔，再依次压下各位置的快速夹钳，就能完成工件的装夹固定，整个装夹过程不需要额外工具，单人即可在10秒内完成操作，适配线旁快节奏的检测需求。

设计这套工装时，首先遵循了汽车检具的基准统一原则，所有定位结构的设计基准都和车身安装基准保持一致，避免基准转换带来的测量误差。夹钳的布置位置经过反复校核，全部选在饰件的加强筋、安装卡扣座等刚性较强的位置，避开了饰件的外观面和薄壁易变形区域，防止装夹过程中造成工件变形，导致检测数据失真。工装的整体安装边界控制在600mm×500mm范围内，不需要占用太大的工作台空间，可以直接放置在标准生产工作台上使用，不需要额外做地基固定，适配车间灵活调整工位布局的需求。工装顶部设置的表架安装座，可以直接固定百分表或者位移传感器，对饰件的关键轮廓点做快速读数，不需要人工反复持表测量，降低检测人员的劳动强度。

在实际使用场景中，这套工装除了承担尺寸检测功能外，还可以作为新员工培训的辅助教具，帮助新员工快速识别侧装饰件的合格形态，掌握饰件的安装定位逻辑；在零部件出现匹配问题时，也可以将工装放置到三坐标测量室，作为辅助装夹载体完成饰件的全尺寸精密测量，不需要重新设计专用的三坐标装夹夹具，减少了辅助工装的投入成本。工装所有的定位块、夹钳座都采用模块化设计，当饰件出现小的设计变更时，只需要更换对应的定位模块，不需要重新制作整套工装，大幅缩短了工装改造成本和周期，适配汽车零部件快速迭代的开发节奏。

考虑到车间现场的使用环境，工装底板采用耐磨的硬质板材制作，表面的网格刻度做了耐磨处理，长期使用不会出现刻度磨损模糊的问题；所有的金属结构件都做了发黑防锈处理，避免车间油污、水汽造成结构锈蚀，影响定位精度；夹钳选用标准的快速夹钳配件，出现损坏时可以直接采购标准件更换，不需要单独加工配件，降低了工装的后期维护成本。每个定位块的边缘都做了倒角处理，避免放置工件时刮伤饰件的外观面，减少生产过程中的外观不良损耗。
