汽车四轮联动车桥车轮总成结构设计

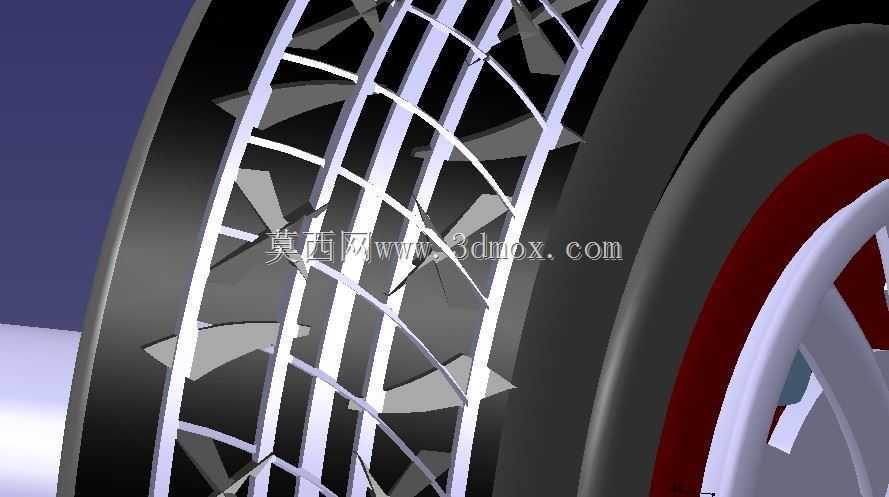

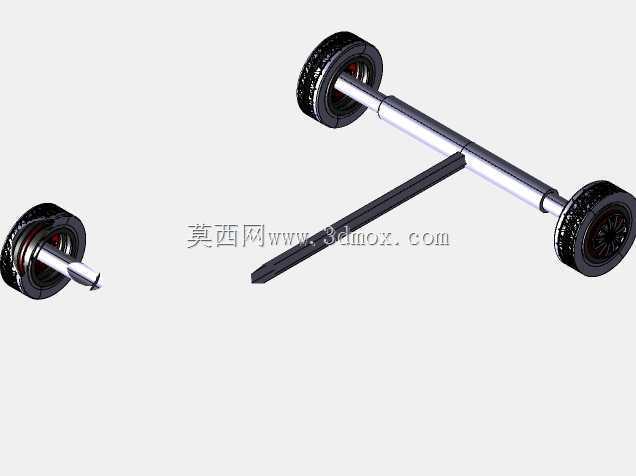

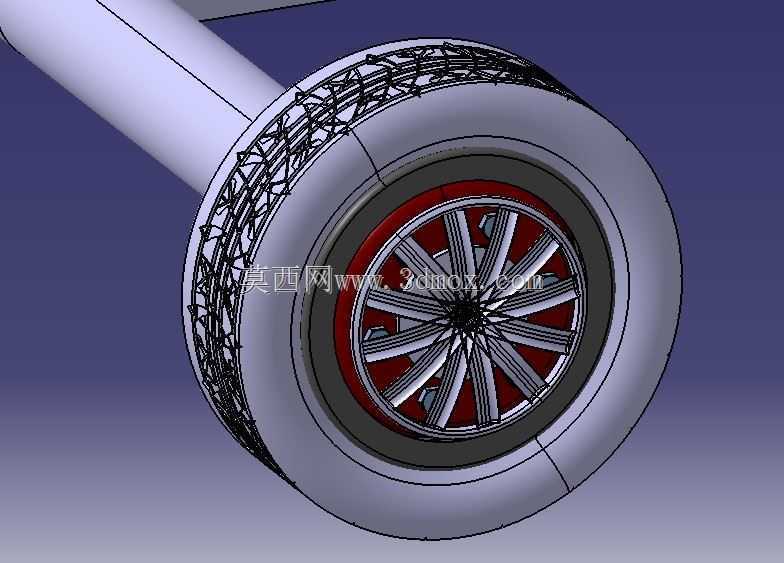

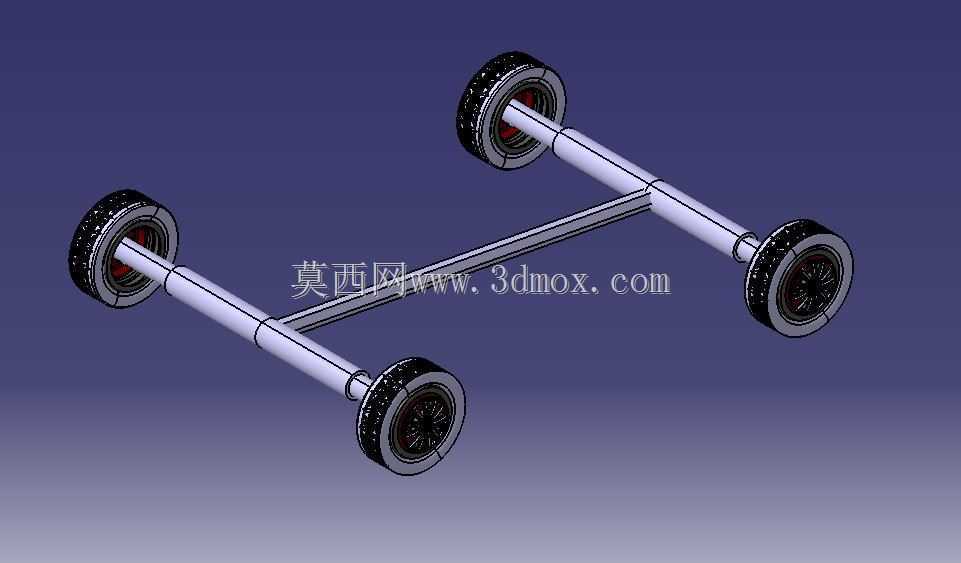

　　这套四轮联动的车桥车轮结构，是面向低速非道路作业车辆、场地转运载具开发的行走系统核心总成，区别于常规乘用车辆的断开式独立悬架结构，该总成采用整体式连通轴设计，前后桥通过横向连接杆件实现刚性联动，能够在非铺装的坑洼作业场地保持四轮接地性，避免单轮悬空导致的驱动力流失，常见于厂区内的物料转运平板车、小型农用作业机具、景区观光代步车的底盘行走部分。从结构功能来看，总成的核心承载部件为两根平行布置的空心车轴，轴体采用冷拔无缝钢管加工成型，相比实心轴可降低30%以上的非簧载质量，同时轴体内腔可预留制动管路、线束的穿装空间，避免作业过程中管路被碎石、杂物剐蹭破损。车轮部分采用橡胶胎面与钢制轮毂的组合结构，胎面设计有交错的块状防滑花纹，在砂石、

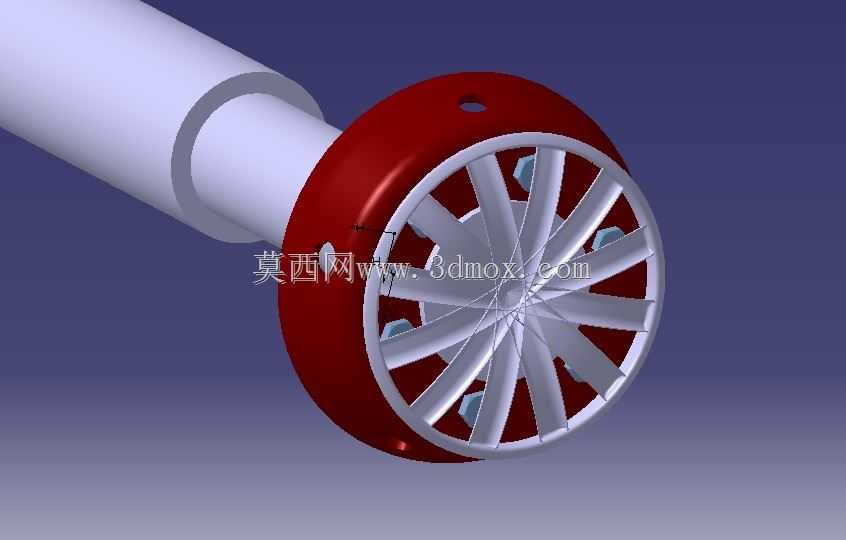

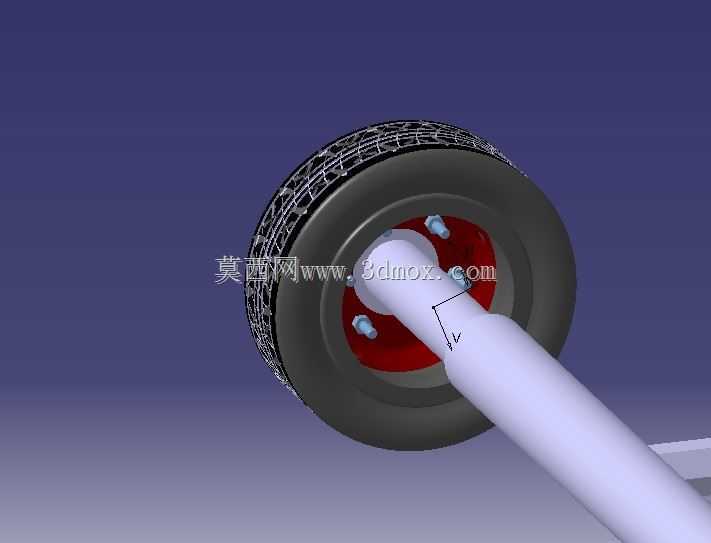

　　泥泞路面可提供足够的抓附力，轮毂与轴端采用圆锥滚子轴承配合，可同时承受径向载荷与车辆转向、变向时产生的轴向冲击载荷，轴承端盖设置有防尘密封结构，能够阻挡作业环境中的粉尘、泥水进入轴承滚道，延长维护周期。设计过程中优先考虑了安装边界的通用性，车轴的轴端连接法兰采用标准化的螺栓孔位布局，可适配多数常规规格的制动鼓、轮毂电机安装需求，横向连接杆件的两端采用铰接式连接座，可根据不同车型的轮距需求调整连接杆长度，适配1200mm至1600mm区间的轮距参数，无需重新开模制作轴体部件。在尺寸匹配上，单轮的滚动半径控制在220mm，整车满载状态下的底盘离地间隙可保持在180mm以上，能够顺利通过厂区内常见的减速带、轨道接缝等凸起障碍，

　　车轴的轴体直径经过抗弯强度校核，在单桥额定承载2t的工况下，轴体最大挠度不超过0.5mm，避免长期满载运行出现轴体弯曲变形导致的轮胎偏磨问题。结构细节上，前后桥的联动杆采用矩形截面型钢制作，相比圆管杆件具备更好的抗扭转性能，当车辆经过倾斜路面时，联动杆可将前后桥的倾斜角度进行约束分配，避免车身侧倾角度过大导致的侧翻风险，同时该结构省略了复杂的独立悬架导向杆件，整体零部件数量减少40%，后期维护仅需定期检查轴承润滑状态与轮胎磨损量即可，大幅降低运维成本。针对不同的使用场景，该结构还预留了制动系统的安装接口，轴端法兰可直接装配鼓式制动器的制动底板，也可适配轮毂一体式的碟刹结构，用户可根据自身的车速需求、制动距离要求选装对应的制动部件，

　　无需对车轴主体结构进行二次加工。轮辋部分采用加厚钢板滚压成型，轮辐与轮辋的连接位置采用满焊工艺处理，可承受重载状态下的冲击载荷，避免长期使用出现焊缝开裂的问题，轮胎与轮辋的配合尺寸采用标准商用车小胎规格，市场配件通用性强，更换维护时无需定制特殊规格配件。
