汽车发动机双出口弯型排气歧管结构

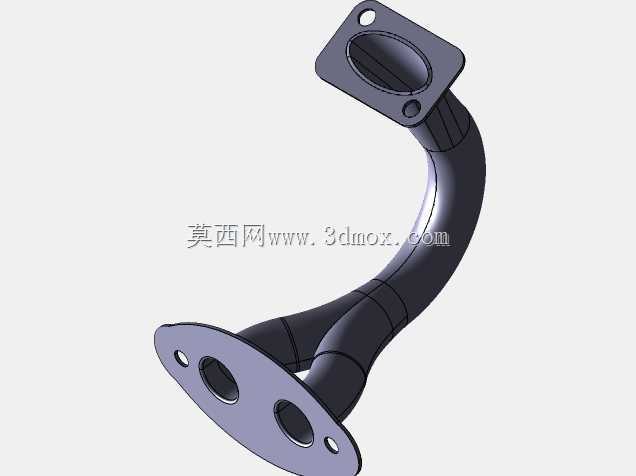

　　在汽车动力系统的排气端布局中，排气歧管是衔接发动机气缸盖排气口与下游排气总管的核心导流部件，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发阶段需要重点校核的零部件之一。这款双出口弯型排气歧管，针对双缸排气汇合的应用场景设计，整体采用弯管汇流结构，两端分别设置连接法兰，适配气缸盖侧双排气口与下游排气系统单入口的安装需求。从实际装车场景来看，这类结构多用于小排量双缸动力单元、或是大排量发动机的分组排气支路中，负责将对应气缸燃烧后产生的高温废气有序导出，避免各缸排气脉冲相互干扰，同时为后续三元催化、消声单元提供稳定的气流输入。在功能特性层面，该歧管的弯管走向经过流道顺滑处理，内壁无明显折角与突变截面，

　　能够降低排气气流的沿程阻力，减少排气背压，帮助气缸在排气行程更彻底地排出废气，间接提升进气冲程的充气效率，对动力输出的平顺性有正向作用。两端的法兰结构均预留了螺栓安装孔，气缸盖侧法兰为双孔道对应两个气缸的排气出口，采用四个安装点位实现周向固定，保证与缸盖结合面的密封压力均匀，避免高温高压废气泄漏；下游连接侧为单孔道法兰，设置两个安装孔与排气系统前段对接，安装时可配合金属密封垫片实现端面密封，耐受排气系统的高温振动工况。设计过程中，首先需要匹配对应发动机的缸盖排气口位置、排气出口直径参数，确定两端法兰的孔位坐标与通径尺寸，再根据发动机舱内的周边部件边界，规划弯管的空间走向，避让发动机本体的安装支架、线束管路、冷却系统部件等，

　　保证在整车装配后歧管与周边部件留有足够的热膨胀间隙，避免车辆运行过程中因热变形产生干涉。弯管的曲率半径经过反复校核，既不能过小导致气流阻力陡增，也不能过大占用过多机舱空间，同时管壁厚度的选取兼顾了结构强度与热容量要求，既要承受排气脉冲带来的交变振动载荷，也要避免壁厚过大导致暖机速度慢、催化器起燃时间延长的问题。安装边界方面，气缸盖侧法兰的结合面平面度需要控制在合理公差范围内，螺栓孔的位置度公差需满足装配要求，保证安装时螺栓能够顺利穿入，紧固后法兰面受力均匀，不会出现局部密封失效的问题；弯管部分的空间投影轮廓需要严格控制在发动机舱预留的安装空间内，尤其是靠近防火墙、转向系统部件的一侧，需要预留足够的安全距离，

　　防止高温辐射影响周边部件的使用寿命。在实际工程验证阶段，这类排气歧管还需要经过热疲劳试验、振动耐久试验、流场均匀性测试等多项验证，确保在发动机全工况运行范围内，结构不会出现开裂、变形，排气气流能够稳定输送至后处理单元，同时各缸的排气背压差值控制在允许范围内，避免出现各缸工作不均匀、动力输出波动的问题。对于三维建模从业者而言，这类管路类零部件的建模需要重点关注法兰与弯管的衔接过渡，保证结合处无几何缝隙、曲面连续，同时准确还原安装孔的位置与尺寸，为后续的装配干涉检查、CFD流场仿真、结构强度仿真提供精准的数模基础，避免因数模误差导致后续仿真结果失真、工装开发出错。
