车载登乘梯金属支撑框架结构设计

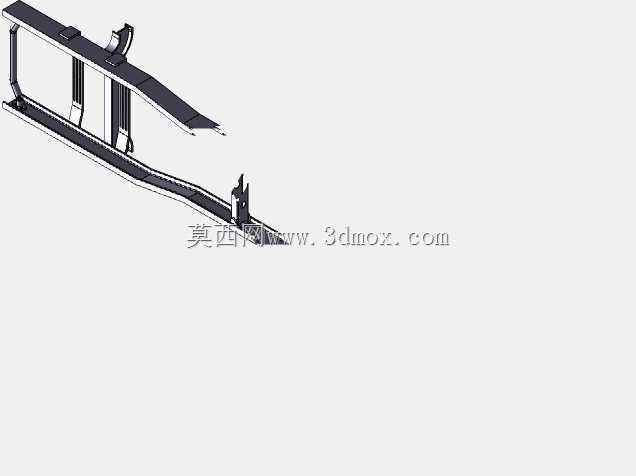

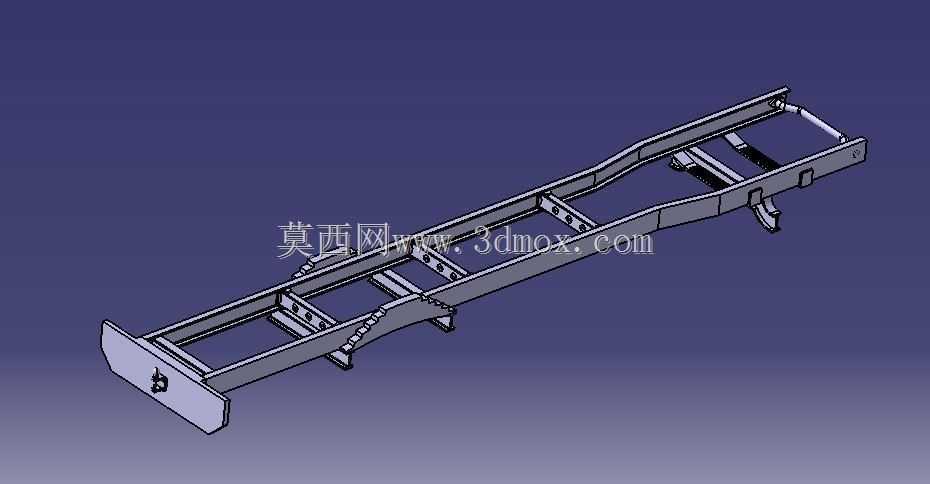

　　该梯架结构主要面向特种作业车辆、高空检修设备的登乘场景设计，作为人员上下作业平台的核心承载构件，需要同时兼顾踩踏稳定性、结构轻量化与安装适配性，避免在车辆行驶过程中产生共振变形，同时满足人员登乘时的动态载荷要求。从结构布局来看，整体采用双侧纵梁搭配多级横置踏步支撑板的设计思路，纵梁采用变截面弯折成型工艺，中段根据安装空间做收窄处理，两端分别设置安装固定端与端部挡边，前端的平板挡边结构既可以作为登乘起始端的限位结构，也能在安装时与车体侧围的安装面紧密贴合，减少装配间隙带来的晃动。纵梁内侧均匀布置的踏步支撑板采用翻边冲孔结构，翻边高度控制在15mm左右，既可以提升踏步板自身的抗弯强度，避免长期踩踏出现中部下凹变形，

　　冲孔结构可以在雨天或户外作业时快速排走踏步表面积水，减少人员滑倒风险。每块踏步板与纵梁的连接位置都设置了三角形加强筋，加强筋与纵梁、踏步板采用满焊连接，焊缝高度不低于板材厚度的0.7倍，有效分散人员踩踏时的集中载荷，避免连接位置出现应力开裂。纵梁上预留的多组安装孔位采用长圆孔设计，可适配不同车型侧围的安装孔距偏差，降低现场装配时的配孔工作量，安装孔周边都做了凸台加强处理，避免螺栓紧固时板材出现局部压溃变形。尾部的连接支架采用一体弯折成型，设置了挂钩式结构与车体上的固定销配合，既可以实现快速定位安装，也能在车辆行驶过程中承受纵向冲击载荷，防止梯架出现窜动。设计过程中充分考虑了人机工程尺寸，

　　各级踏步之间的间距控制在280-300mm区间，踏步有效宽度不小于300mm，满足单人登乘时的脚部放置空间，纵梁外侧的弯折边高度略高于踏步面，可作为登乘时的侧面防护，避免脚部侧滑脱出梯架范围。整体框架采用低合金高强度钢板焊接成型，板材厚度根据受力位置做差异化设计，纵梁主体采用3mm厚板材，踏步板采用2mm厚板材，加强筋采用2.5mm厚板材，在保证整体承载能力不低于150kg集中载荷的前提下，尽可能降低结构自重，减少对车辆侧围的载荷负担。安装边界方面，梯架整体长度适配常见中型作业车辆的侧围下沿离地高度，安装后最低一级踏步离地高度控制在400mm左右，最高一级踏步与作业平台的高度差不超过200mm，符合高空作业登乘设施的安全设计要求。

　　结构上没有多余的外凸构件，所有焊接位置都做了打磨钝化处理，避免人员登乘时被尖锐边角划伤，纵梁上预留的线束固定孔可以方便安装踏步照明灯带，满足夜间作业时的登乘照明需求。在受力仿真验证阶段，重点校核了纵梁中部的最大变形量，在额定均布载荷下纵梁最大挠度不超过跨度的1/500，不会出现明显的踏空感，端部安装位置的应力集中系数控制在2.5以内，满足长期交变载荷下的疲劳强度要求，不会在车辆长期行驶振动后出现焊缝开裂或结构变形问题。
