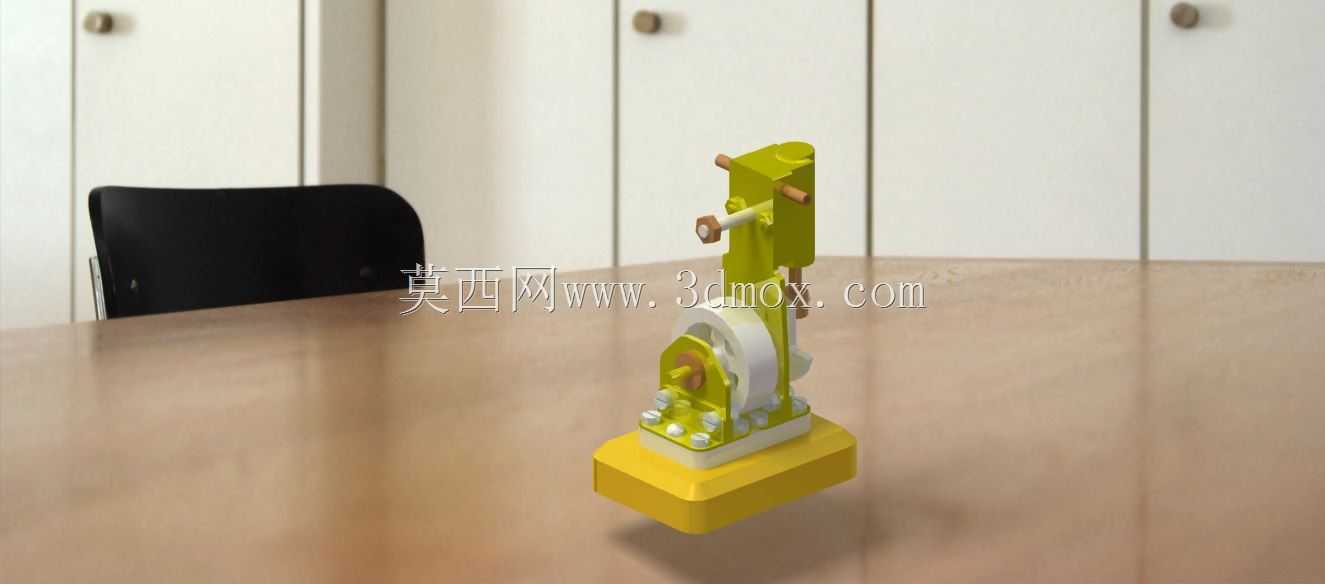

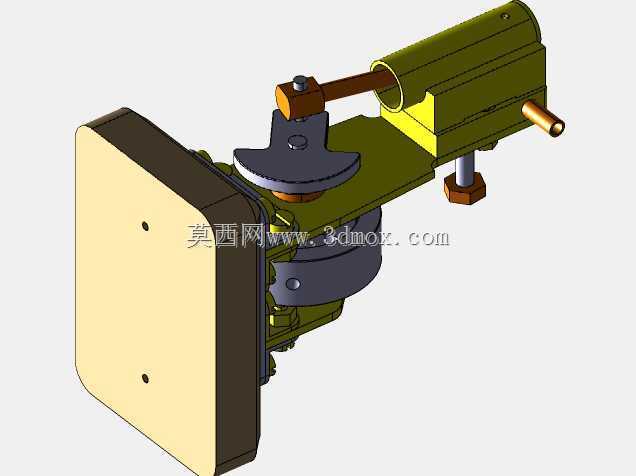

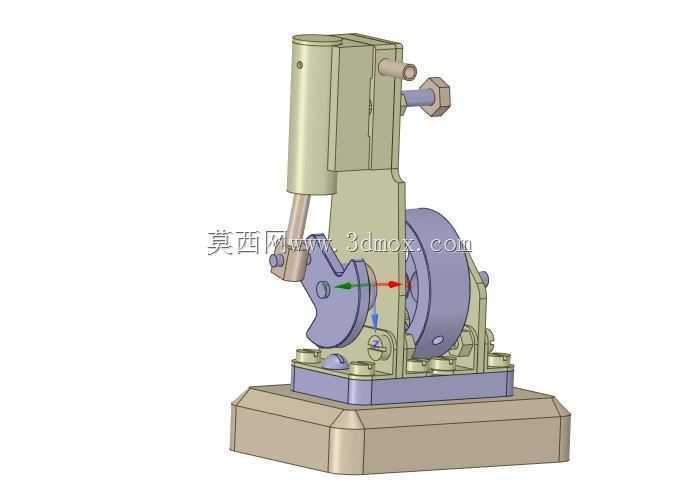

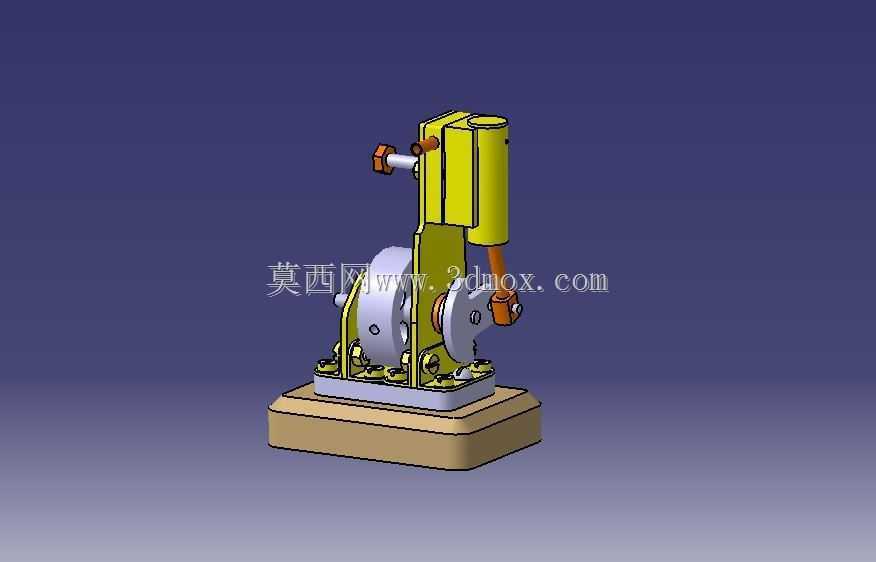

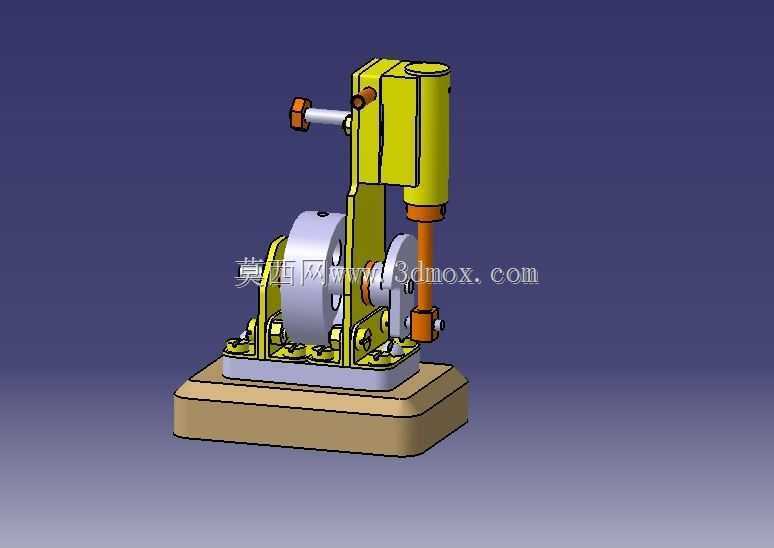

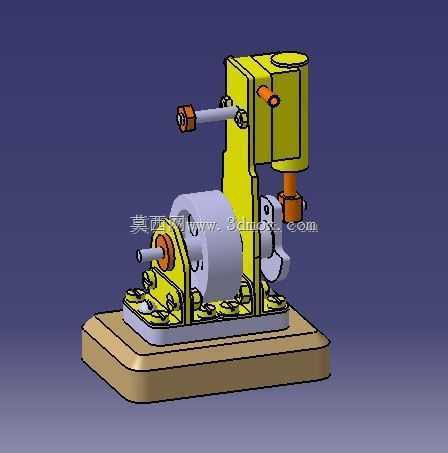

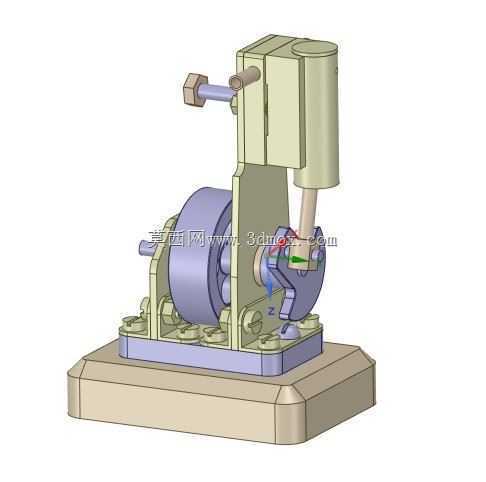

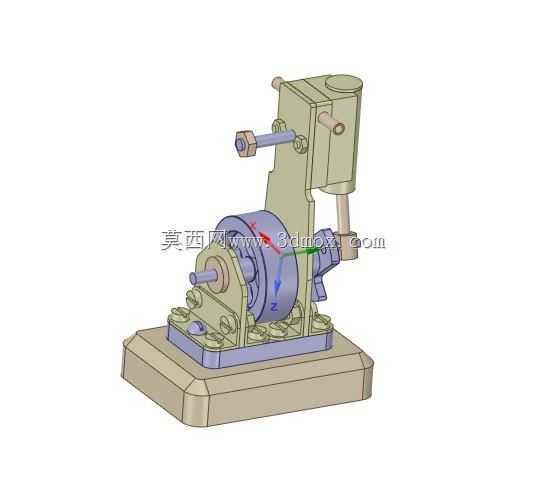

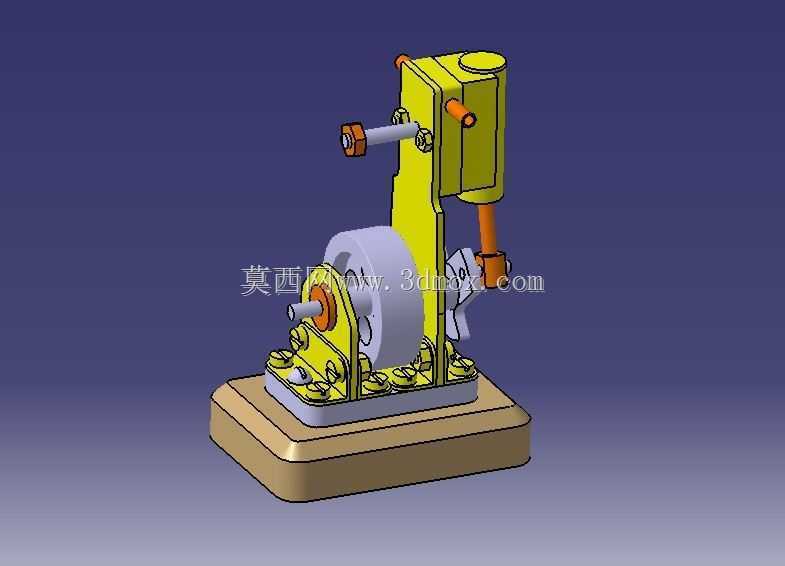

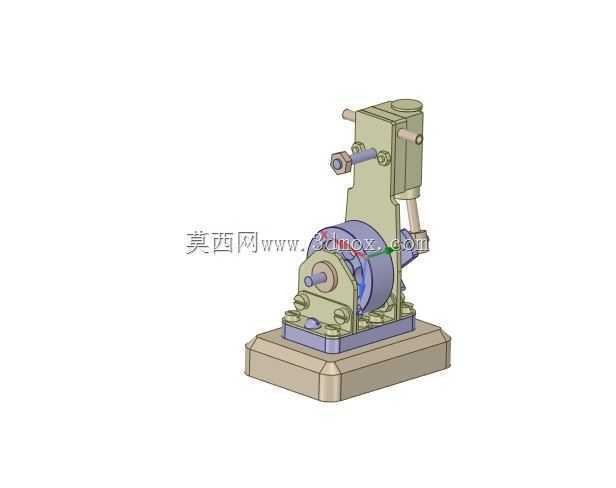

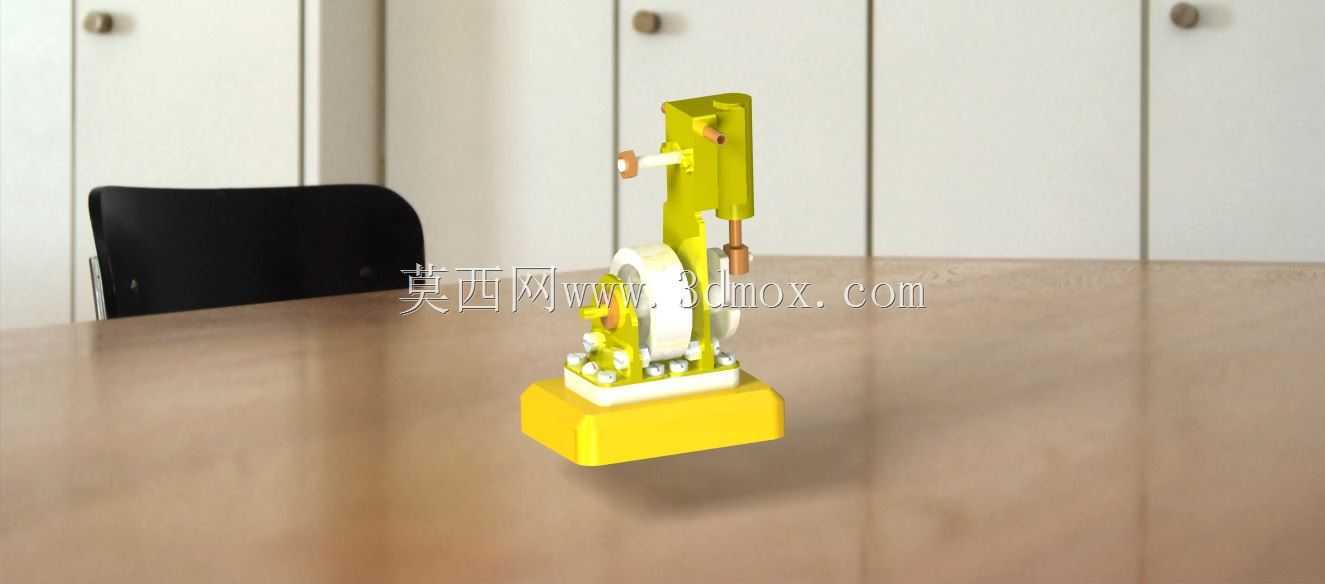

单缸立式振荡蒸汽机结构设计展示

　　这款单缸立式振荡蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景展开，在教学演示、小型复古动力装置复刻、微型动力实验台搭建等场景中具备实际应用价值，能够直观展示蒸汽动力的能量转换逻辑，为热力机械原理教学、小型动力装置改装提供具象的结构参考。从实际用途来看，该装置可作为热力发动机原理的实体演示载体，也可适配小型蒸汽动力模型的动力输出单元，通过蒸汽通入气缸推动活塞做往复运动，再经曲柄连杆结构将直线往复运动转化为旋转运动，实现动力的稳定输出，整套结构没有冗余的传动部件，动力传递路径短，能量损耗控制在较低水平。从功能特性上看，立式布局的气缸结构大幅压缩了装置的横向安装空间，振荡式的配气结构无需额外设置复杂的气门控制组件，

　　依靠气缸自身的小幅摆动即可完成进排气的时序切换，结构可靠性更高，日常维护时仅需对铰接转动部位做润滑处理即可，不需要频繁调整配气间隙。设计过程中优先考虑了结构的易加工性，所有零部件的外形均采用规则几何特征构建，气缸主体采用等径圆筒结构，活塞与气缸壁的配合面预留了合理的密封间隙，既保证活塞运动顺畅，又能减少蒸汽泄漏量；底座采用一体化的块状结构，底部预留了四个安装固定孔位，可直接通过螺栓固定在实验台架或安装基座上，安装时不需要额外制作适配支架。曲柄连杆机构的铰接点均采用销轴连接，销轴两端设置了限位结构，避免设备运行过程中销轴脱出造成结构失效，飞轮与输出轴采用过盈配合加平键定位的连接方式，保证旋转动力传递的同轴度，减少运行过程中的振动。

　　外形尺寸方面，整套装置的高度控制在常规实验台架的安全操作高度范围内，横向宽度小于多数小型动力实验台的安装边界，输出轴的中心高与常见的微型负载连接接口尺寸匹配，不需要额外加装转接轴套即可对接发电机、小型传动轮等负载。安装边界上，底座的固定孔位采用对称式布局，孔距符合小型机械安装的通用间距标准，安装时只需在基座上对应位置加工螺纹孔即可完成固定，气缸周围预留了足够的操作空间，方便接入蒸汽管路、调整进汽压力，装置运行时的摆动部件均在底座的投影范围内，不会超出安装基座的边界，避免运行过程中与周边设备发生干涉。整套结构的运动逻辑清晰，从蒸汽进入气缸到动力输出的整个过程没有隐藏的传动结构，所有运动部件均外露展示，既方便观察机械运动原理，

　　也便于在出现运行故障时快速定位问题点，气缸的摆动角度经过合理设计，既保证进排气口的完全开启与关闭，又不会因摆动幅度过大造成管路拉扯，进汽接口设置在气缸侧方的固定位置，连接蒸汽管路后不会随气缸摆动产生管路弯折，长期运行也不会出现管路疲劳破损的问题。活塞的行程与气缸内径的配比经过优化，在保证足够输出扭矩的前提下，控制了整体结构的尺寸，连杆的长度与曲柄半径的比值符合往复运动机械的合理设计范围，减少活塞运动过程中的侧向力，降低气缸壁的磨损速度，延长整套装置的使用寿命。
