水暖管路固定支撑用带座连接块结构

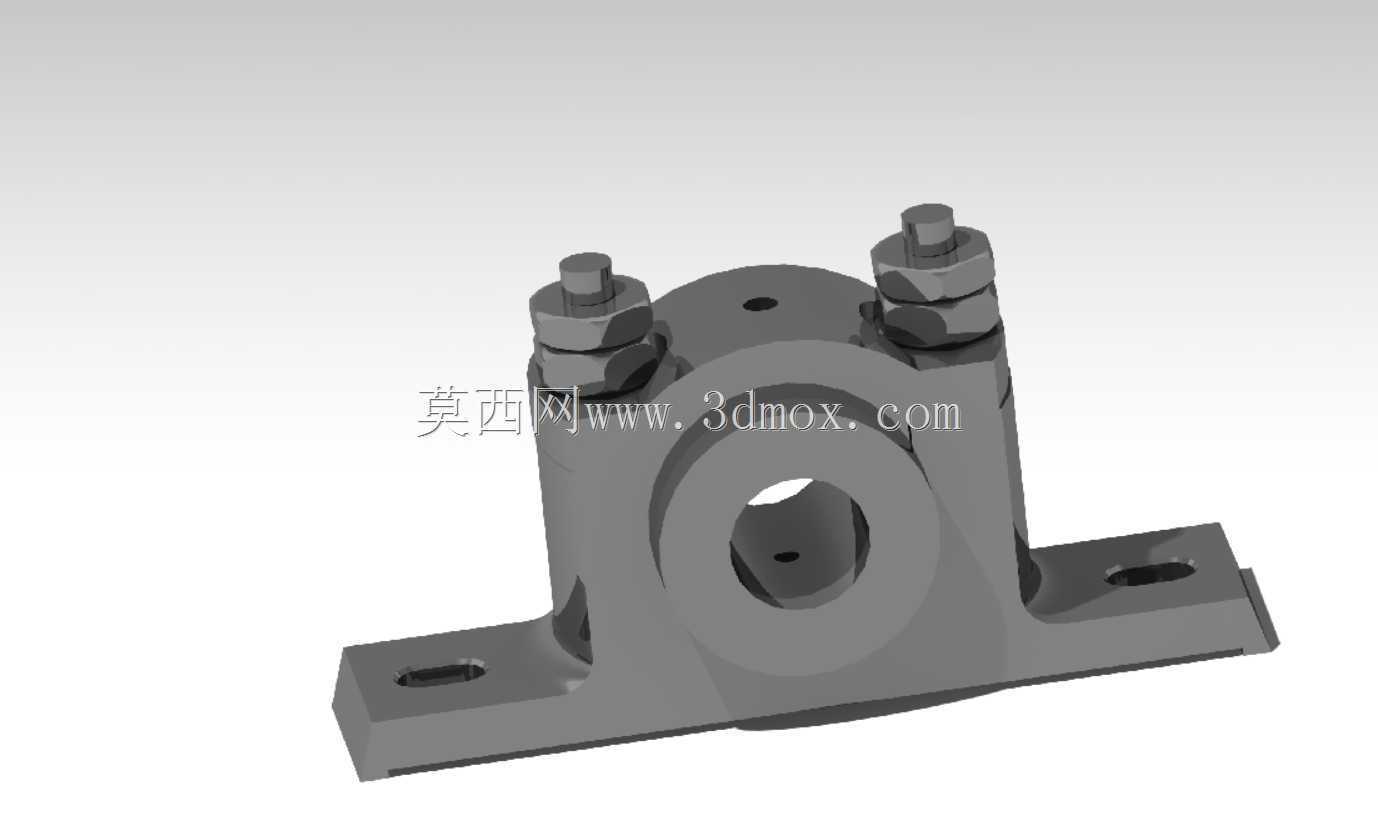

　　这款带安装底座的管路连接支撑结构，主要应用在民用给排水、工业循环水系统、小型液压管路的布设场景中，承担管路径向固定、轴向限位以及管路接口处的载荷分散作用，避免管路在流体脉动、设备运行振动的长期作用下出现接口松脱、管路偏移、焊缝疲劳开裂的问题。从实际使用场景来看，这类支撑块常安装在设备侧壁、安装支架的平面基准上，适配外径在20-40mm区间的金属或硬质塑料管路，相比传统的管卡结构，它的包裹式夹持设计能提供更大的接触面积，降低管路外壁的局部压应力，尤其适合输送有一定压力流体的管路固定场景。

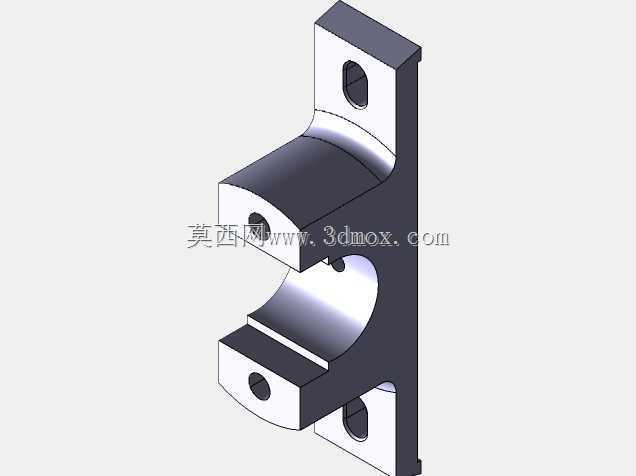

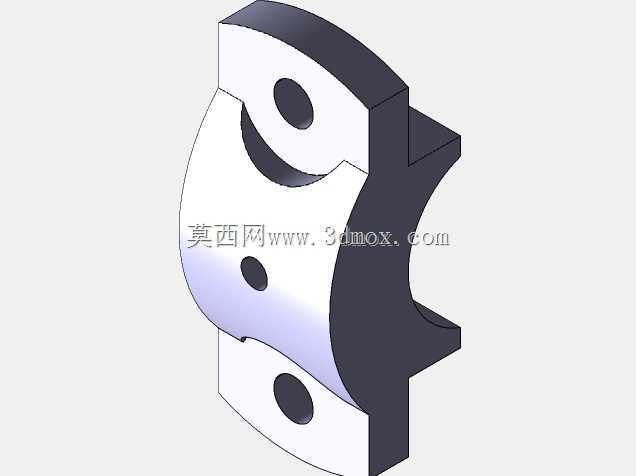

　　结构设计上，主体采用上下对开的分体式夹持结构，下半部分与安装底座为一体化成型结构，上半部分为独立的压盖，通过两根对称布置的六角螺栓配合六角螺母实现锁紧，安装时可以先将下半座固定在安装基准面上，再放入待固定的管路，扣合上压盖后逐步拧紧两侧螺栓，不需要管路从端部穿入，能适配已经布设完成的管路中间段固定需求，现场安装的灵活性更高。底座部分设计为两侧带安装长槽的翼型结构，两个长槽的中心距预留了足够的调整余量，安装时可以根据现场的实际孔位偏差微调固定位置，降低安装面的加工精度要求，长槽的宽度适配常用的M8-M10规格膨胀螺栓或机螺钉，不需要额外加工定制紧固件。

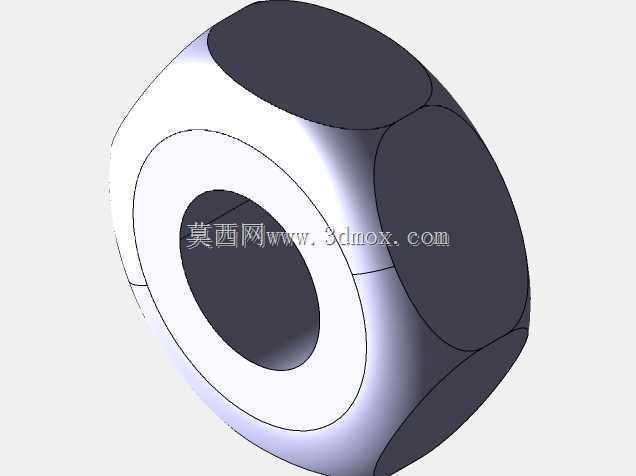

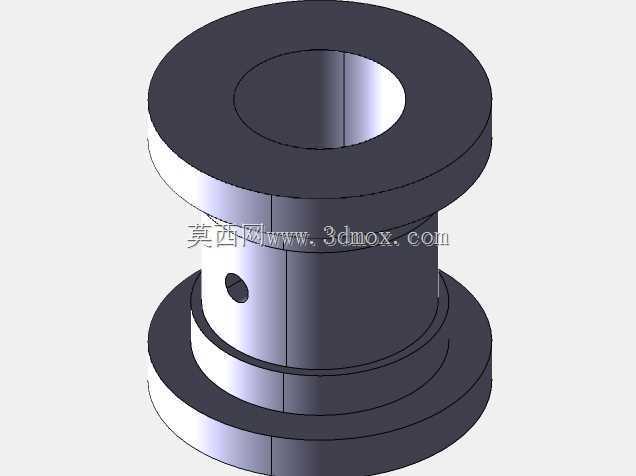

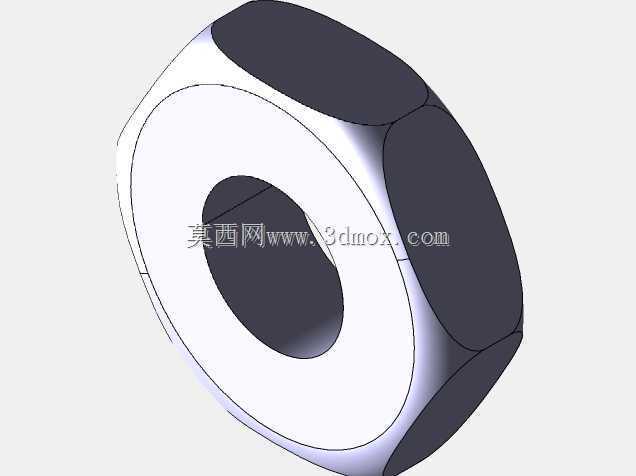

　　夹持内孔为正圆形设计，孔壁加工有微小的倒角，避免安装时锐角划伤管路外壁的防腐层或密封层，内孔的尺寸公差按照中等间隙配合设计，既可以保证管路顺利放入，也能在螺栓锁紧后让上下夹持面均匀贴合管路外壁，不会出现局部应力集中的问题。两侧的螺栓安装孔为光孔设计，螺栓穿过时不会出现卡滞，螺母与压盖、螺栓头与底座的接触面都设计了平整的承压面，不需要额外加装平垫就能保证锁紧力均匀传递，长期使用也不会出现螺栓松动的问题。

　　从安装边界尺寸来看，底座总宽度控制在120mm左右，总长度在80mm区间，整体高度不含螺栓突出部分约为70mm，螺栓拧紧后顶部突出底座上表面的高度约为25mm，安装时需要预留至少30mm的顶部操作空间，方便使用套筒扳手拧紧螺母。两侧安装槽的长度约为20mm，单槽的宽度为11mm，安装面的平面度要求不高，即使是普通的焊接结构件表面也能完成安装，不需要额外铣削加工基准面。整体结构的壁厚设计充分考虑了铸铁或铸铝材料的成型工艺性，最小壁厚不小于5mm，铸造时不容易出现缩孔、浇不足的缺陷，后续机加工只需要处理内孔、安装槽底面以及螺栓过孔，加工工序简单，量产成本较低。

　　在实际选型使用时，需要根据被固定管路的外径选择对应内孔规格的支撑块，同时核算管路满水状态下的重量加上流体脉动产生的动载荷，确保螺栓锁紧力提供的摩擦力足够克服管路的轴向窜动趋势，如果是用于有强振动的设备周边管路固定，可以在夹持内孔加装1-2mm厚的橡胶减震垫，既可以提升摩擦系数防止管路滑动，也能吸收振动能量，避免振动传递到支撑结构上引发螺栓松动。相比传统的U型管卡，这种一体式支撑块的刚性更好，承重能力更强，适合管路载荷较大、对固定稳定性要求更高的场景，比如换热设备的进出水管路、水泵出口的短管段固定、车间内部的工艺水管路架空支撑等场景都能适用。

　　建模过程中需要重点关注上下分体部分的配合间隙，螺栓孔的同轴度公差要控制在0.1mm以内，避免安装时螺栓无法顺利穿过，底座安装槽的位置要与整体结构的重心对称，保证固定后受力均匀，不会出现单侧受力过大导致底座变形的问题。内孔的表面粗糙度不需要过高，Ra6.3就能满足使用要求，过高的粗糙度要求反而会提升加工成本，夹持面的边缘倒角要均匀，避免安装时割伤操作人员或者损坏管路表面的防护层。
