重载行走机构用车轮支撑固定支架结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781638
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构
  • 重载行走机构用车轮支撑固定支架结构

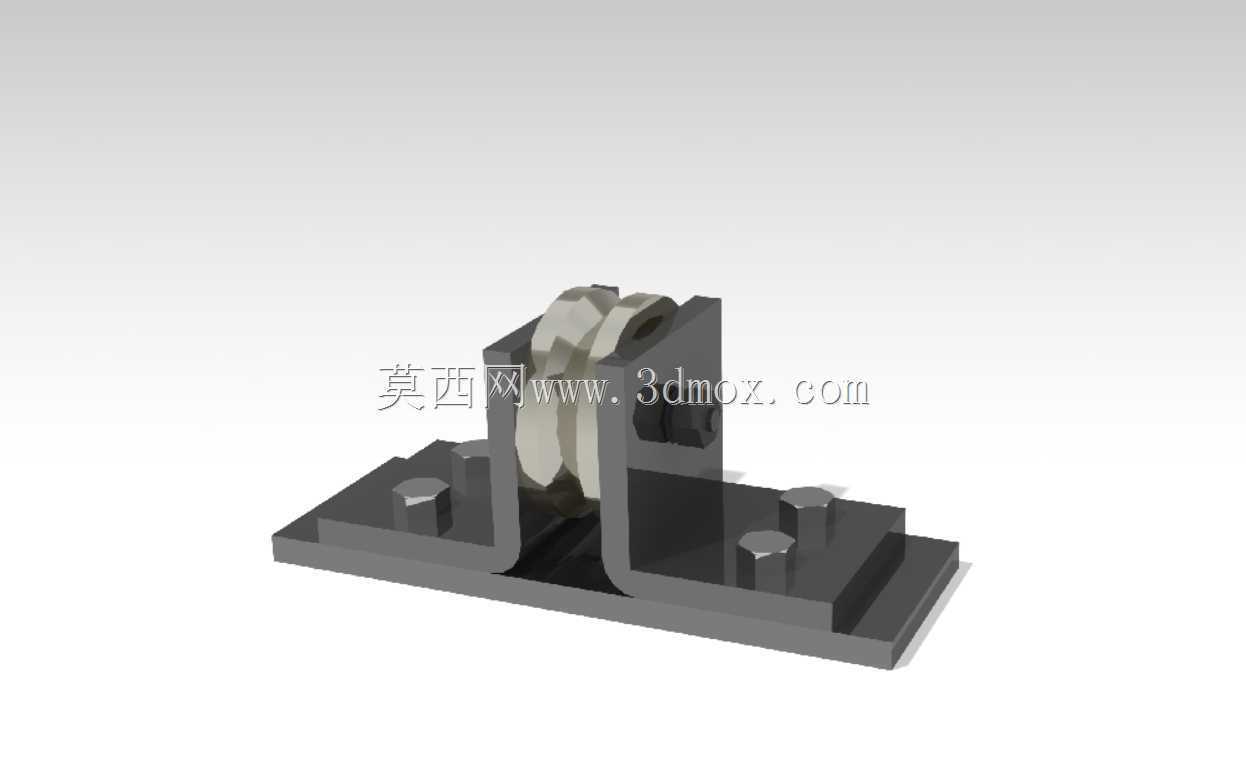

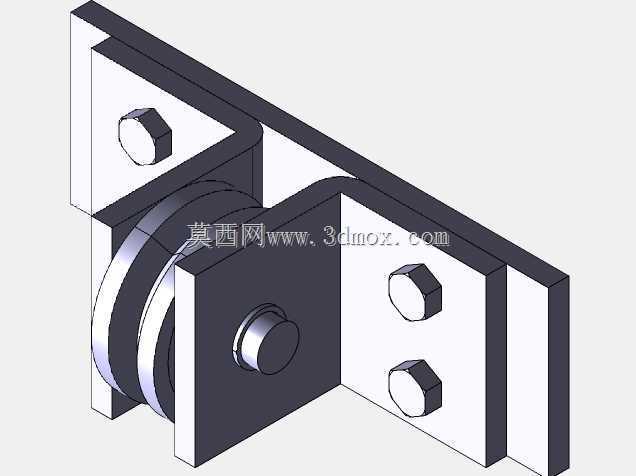

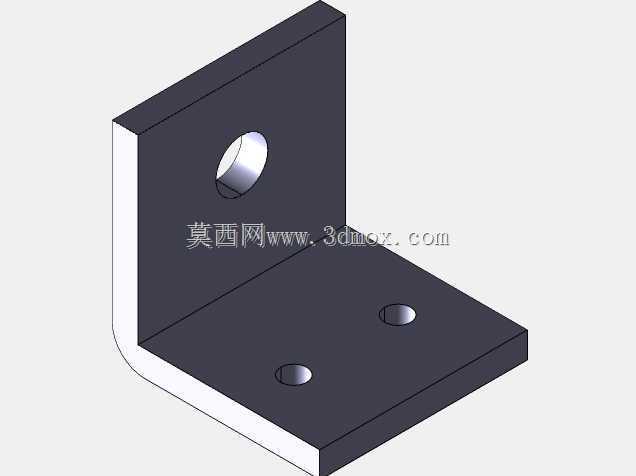

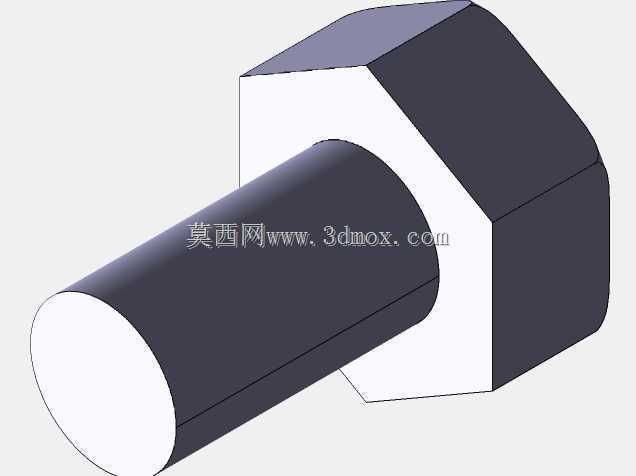

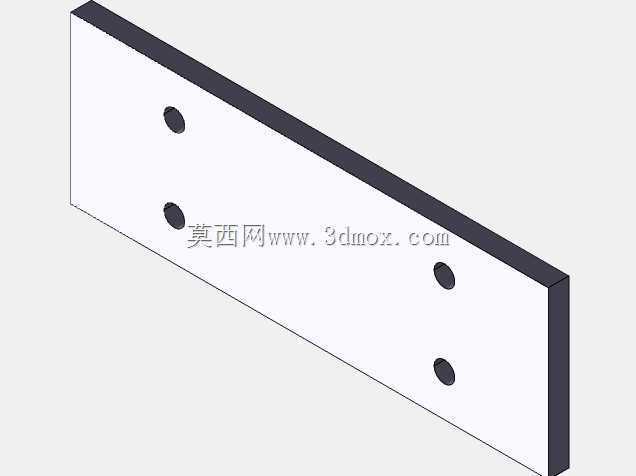

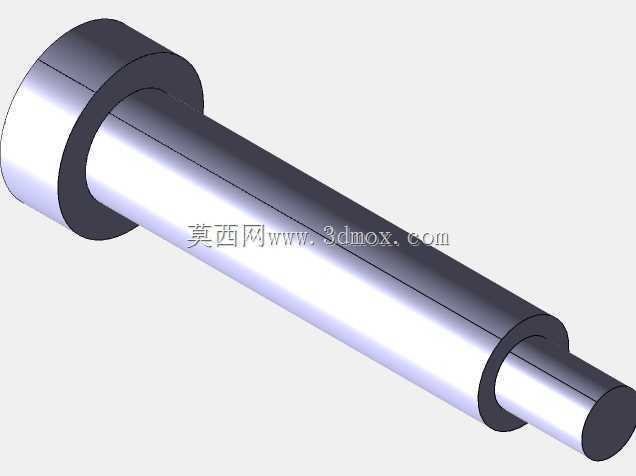

  在车间重载转运AGV、小型轨道巡检设备、轻型输送线移动台车这类需要沿固定路径或平面行走的工业设备中,车轮与车架主体的连接构件,直接决定了行走过程的稳定性与负载传递的可靠性,本次涉及的车轮支撑支架,正是这类行走单元的核心承载连接件。不同于普通民用脚轮的简易弯折支架,该结构采用一体化折弯加局部加强的构型,底座部分设置了四个对称分布的螺栓安装位,可通过标准六角螺栓直接与设备底部的安装基面锁紧,安装孔的孔位公差按照IT9级精度控制,既保证装配时的螺栓穿入便利性,也能避免孔位偏差导致的装配应力残留。支架的立板部分采用双侧对称支撑结构,中间预留的轮轴安装槽可直接适配对应直径的轮组转轴,槽口上方设置的限位凸台,可在轮轴装入后通过压盖完成轴向固定,

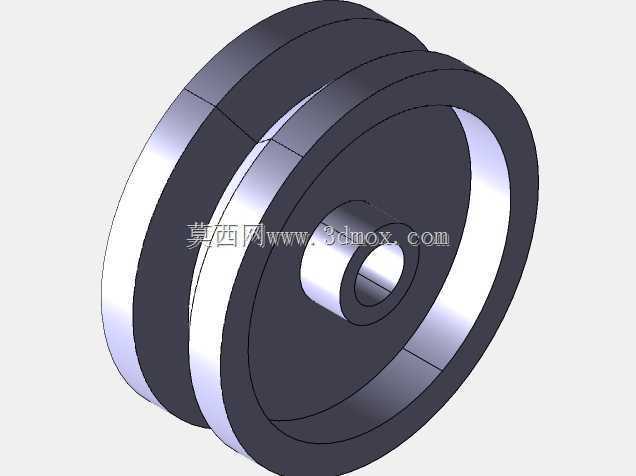

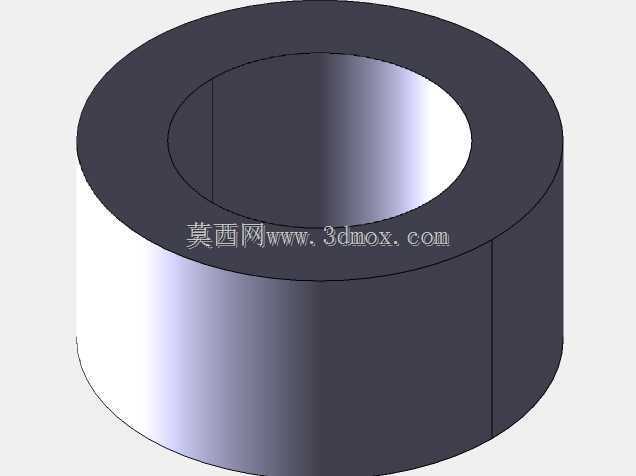

  无需额外焊接轴座,减少了现场装配的焊接工序,也避免了焊接变形对轮轴同轴度的影响。从受力传递路径来看,设备主体的垂直负载通过底座安装面传递到双侧立板,再通过立板上的轴孔传递到轮轴与车轮,整个传力路径没有多余的转接构件,应力集中区域主要分布在立板与底座的折弯过渡处,设计时在该位置做了R角过渡处理,经有限元校核,在额定1.2倍满载工况下,该区域的最大应力远低于常用Q235板材的屈服强度,可满足长期往复行走的疲劳强度要求。实际应用中,这类支架常搭配聚氨酯包胶轮或钢制轨道轮使用,根据使用场景的不同,可在轴孔位置加装自润滑铜套或深沟球轴承,降低轮轴转动时的摩擦阻力,支架底座的安装面平面度控制在0.1mm以内,

  保证与设备基面贴合时不会出现局部翘曲,避免螺栓锁紧后支架产生初始变形。考虑到部分场景下需要调整轮组的高度差,底座的安装孔采用长圆孔设计,可在小范围内调整支架的安装位置,补偿车架加工时的尺寸误差,也方便后期维护时更换不同直径的轮组,无需重新在车架上打孔。双侧立板的间距根据轮组的宽度做了匹配设计,间隙控制在0.5-1mm之间,既保证轮组转动时不会与立板产生摩擦,也能限制轮组的轴向窜动量,避免行走过程中轮组出现偏摆导致的行走轨迹偏移。在一些需要在轨道上行走的设备场景中,该支架还可在立板外侧加装导向轮安装位,拓展导向功能,无需重新设计支架主体结构,具备一定的通用性。不同于铸造支架的厚重构型,该支架采用板材折弯焊接工艺成型,整体重量更轻,

  生产周期更短,适合中小批量的设备定制场景,焊接位置主要集中在立板与底座的连接缝处,焊接后做去应力退火处理,避免长期使用后焊缝处出现应力开裂。轮轴安装槽的开口方向垂直向上,装配时可直接将轮组连同轮轴从上往下放入槽内,再通过顶部的压盖锁紧,相比侧面穿轴的结构,装配效率提升40%以上,后期维护更换轮组时也无需拆卸整个支架,仅需拆下顶部压盖即可取出轮组,大幅降低了现场维护的工作量。支架的所有棱边都做了倒角处理,避免装配时划伤操作人员,表面可根据使用环境做喷塑或镀锌处理,提升防锈耐腐蚀能力,适合在潮湿车间或户外临时巡检设备上使用。从安装边界来看,该支架的底座轮廓尺寸适配多数小型移动设备的底部安装空间,不会与设备底部的其他走线槽、传感器安装位产生干涉,立板的高度经过优化,在保证轮轴安装强度的前提下,尽可能降低支架的整体高度,从而降低设备的重心,提升行走过程中的抗倾覆能力。在负载能力方面,单组支架搭配对应规格的轮组时,可承受数百公斤的垂直负载,四组支架组合使用时即可满足两吨以内的移动设备承载需求,覆盖了绝大多数轻型工业移动设备的负载要求。
