电机驱动离心式鼓风机组装结构

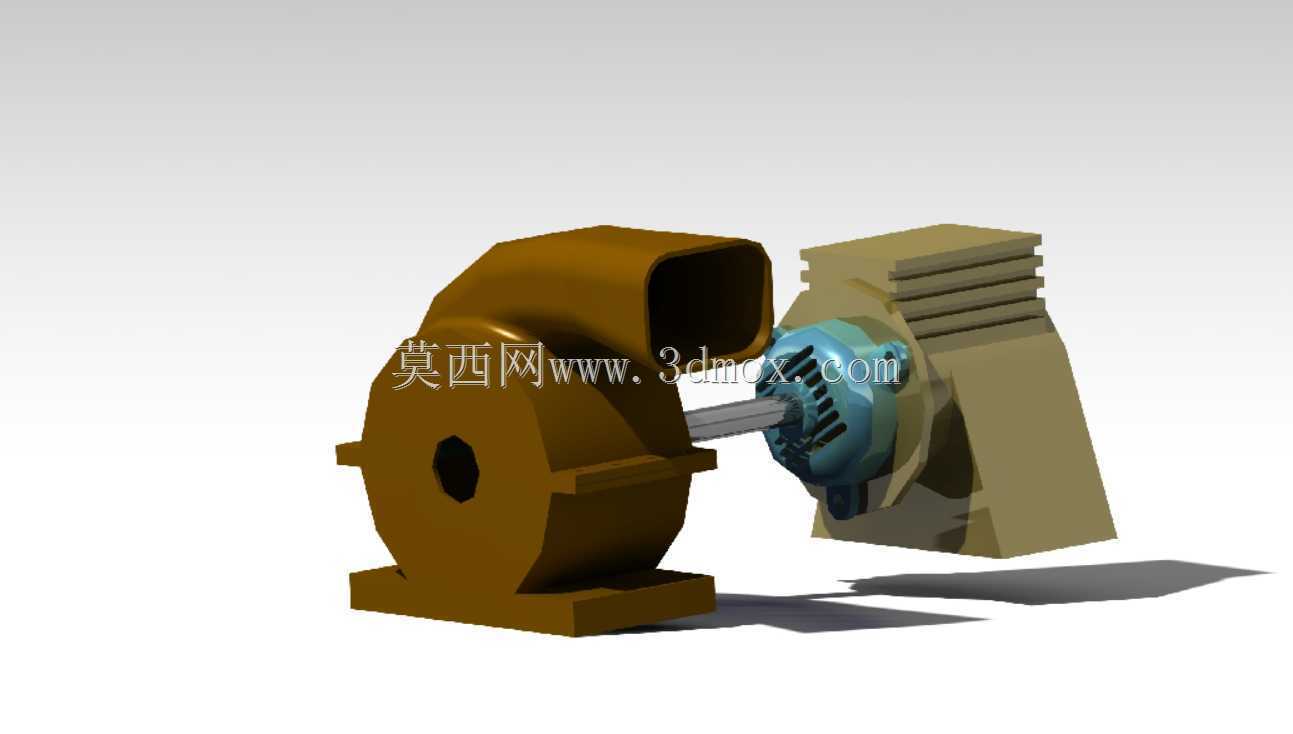

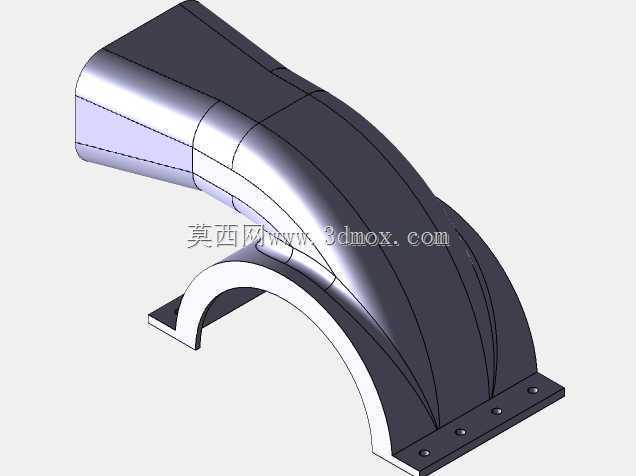

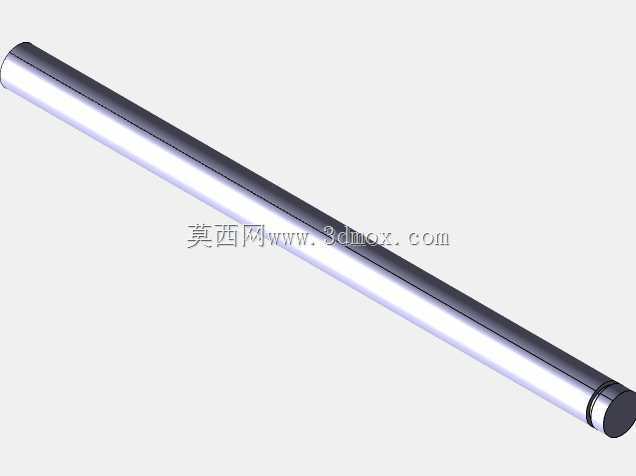

　　这套鼓风组件的设计核心是匹配小流量高风压的工业通风场景，常见于小型设备散热、工位除尘、低压气力输送的末端动力单元，区别于大型工业离心风机，该结构更偏向集成化配套，不需要额外搭建独立的风机安装基座，可直接通过蜗壳底部的安装脚固定在设备机架的预留平面上。从结构拆分来看，动力端采用标准卧式安装的异步电机，电机输出轴通过直连方式与风机叶轮的轴孔配合，省去了皮带轮、联轴器这类中间传动部件，一方面压缩了整套组件的轴向安装尺寸，另一方面也减少了传动环节的功率损耗，直连结构的同轴度公差控制在0.02mm以内，避免高速运转时出现轴系跳动引发的振动噪音。蜗壳部分采用渐开线型线设计，流体域的截面从叶轮圆周处向出风口方向逐步扩大，

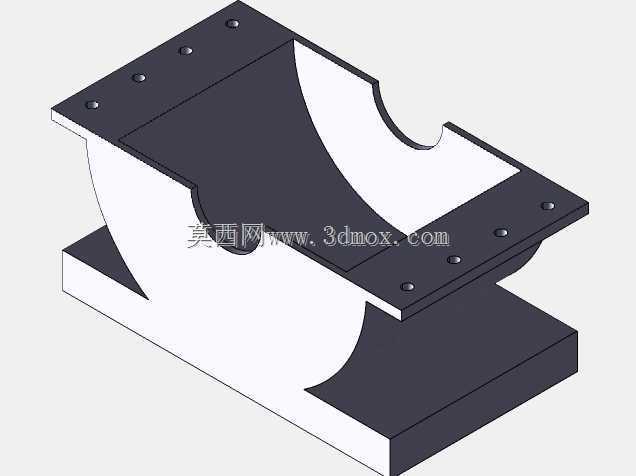

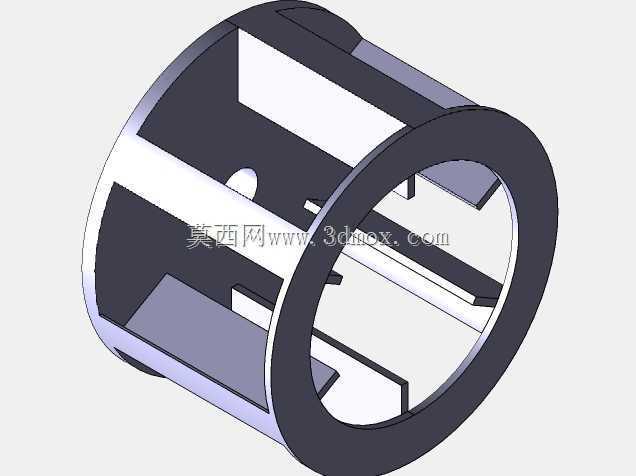

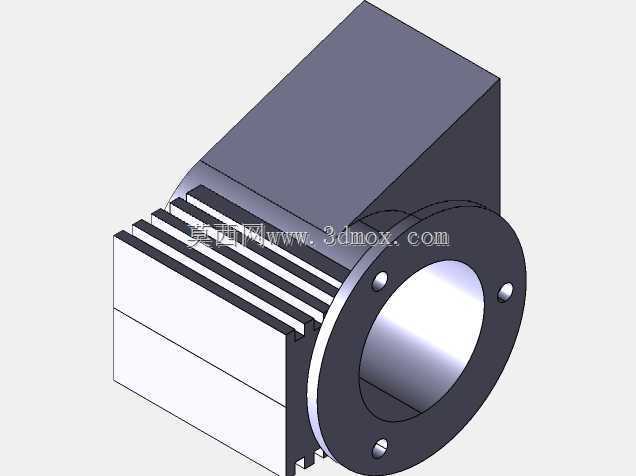

　　能够将叶轮旋转产生的动压平稳转化为静压，出风口采用矩形法兰接口，可直接对接方形通风管道或者设备的进风风道，法兰边缘预留了四个螺栓安装孔，孔位间距匹配常规的通风管路连接标准，不需要额外制作转接法兰。电机端的散热筋结构沿机壳轴向均匀排布，在风机运转时，部分气流会顺着电机外壳的散热筋间隙流过，带走电机工作产生的热量，不需要额外加装独立的电机散热风扇，进一步简化了整体结构。安装边界方面，整套组件的重心落在蜗壳底部的安装脚中心线上，安装脚的两个固定孔间距经过配重计算，固定时采用M8规格的螺栓即可满足运转时的防松要求，不需要额外加装加强筋或者辅助支撑。叶轮部分采用前向式叶片结构，相比后向叶片，相同转速下能够产生更高的出口风压，

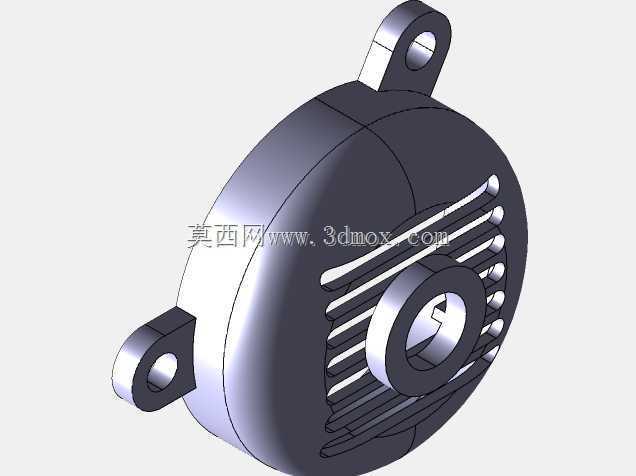

　　适合管路阻力较大的通风场景，叶片与蜗壳内壁的间隙控制在3mm到5mm之间，间隙过大会导致风压泄漏降低效率，间隙过小则容易因为加工或者装配误差出现叶轮擦壳的故障。在实际配套选型时，需要注意出风口的朝向可以根据安装需求调整蜗壳的周向固定角度，不需要重新加工壳体，只需要在装配时调整蜗壳与电机端盖的连接螺栓位置即可，能够适配不同设备的管路走向要求。轴系部分的密封采用简单的间隙密封结构，因为该类风机主要输送常温无腐蚀性的空气，不需要复杂的机械密封或者填料密封，间隙密封的结构既可以减少轴系的摩擦阻力，也能阻挡大部分灰尘进入电机轴承腔，延长轴承的维护周期。整套结构的零件拆分逻辑清晰，蜗壳、叶轮、电机、连接端盖都是独立可拆分的部件，

　　后期维护时可以单独更换损坏的零件，不需要整体报废，比如叶轮磨损后只需要拆下蜗壳端盖即可更换叶轮，电机出现故障时也可以松开连接螺栓直接拆下电机，维护操作不需要复杂的专用工具。在建模过程中，所有配合面的公差都按照机械设计的常规配合等级设定，轴与轴孔的配合采用过渡配合，既保证装配时的同轴度，也方便后期拆卸维护，安装脚的平面度公差控制在0.1mm以内，避免固定时因为安装面不平导致蜗壳变形，蹭到旋转的叶轮。
