倾斜式物料输送升降梯结构设计

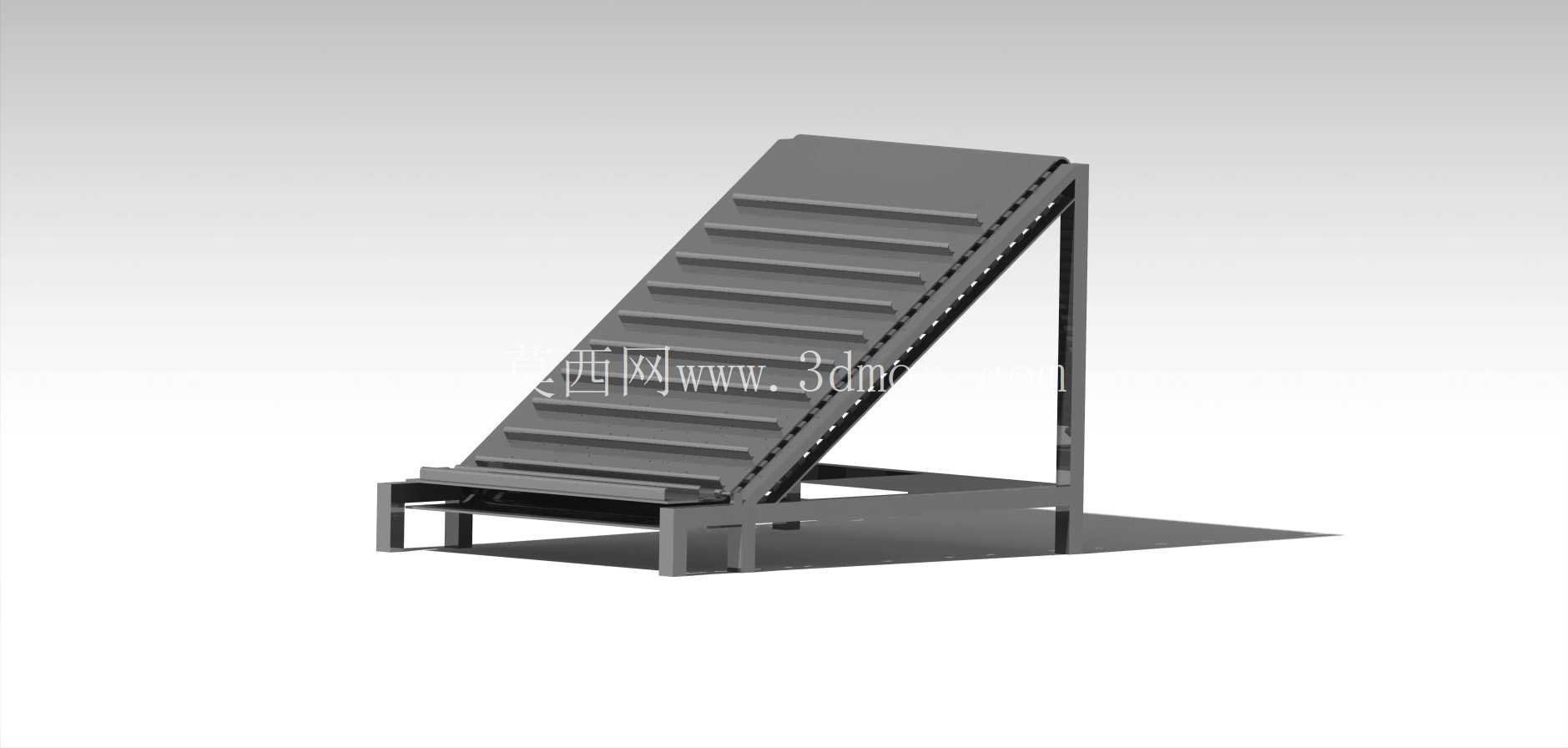

　　从结构组成来看，整体采用方管焊接的一体式机架作为承载基础，倾斜段的梯级踏面采用等间距布置的防滑条形结构，每块踏面都做了折边加强处理，避免长期承载后出现踏面下凹变形，机架底部设置了可调式支撑脚，可根据现场地面的平整度调整支撑高度，保证整机运行时的水平度，减少运行过程中的振动异响。倾斜段的两侧机架预留了标准安装孔位，后期可根据使用需求加装侧挡板、光电检测支架或者安全防护网，不需要额外在机架上焊接打孔，降低现场改造的工作量。在车间散料、成件包装物的跨高度转运场景里，这类倾斜布置的输送升降结构往往比垂直升降设备拥有更平缓的物料过渡表现，不会出现垂直提升时的物料磕碰、卡滞问题，尤其适配纸箱包装件、轻型工装板、规整块状物料的短距离高差输送，常见于装配线旁的工序间物料转运、仓储区到生产线的上料环节，也可用于成品从作业面到打包工位的下坡输送，安装时不需要深挖地坑，对车间地面的承重要求更低，适配大部分老旧厂房的改造场景。

　　设计时首先根据常规输送物料的单块重量、输送高差确定了机架的倾斜角度，角度控制在物料不会自行下滑的临界范围内，既保证输送效率，也避免物料在输送过程中出现滑落风险；梯级的间距参考了常规成件包装物的底面尺寸，保证每个输送单元上的物料都能稳定承托，不会出现卡入梯级间隙的问题。机架的立柱与倾斜段的连接位置做了三角形加强筋焊接，因为这个位置是整机受力最集中的区域，长期承受梯级运行带来的交变载荷，加强筋的尺寸根据满载工况下的弯矩计算结果确定，避免长期运行后出现焊缝开裂的问题。

　　从安装边界来看，设备底部的水平段长度预留了足够的上料操作空间，操作人员站在水平段旁即可完成物料摆放，不需要探身到倾斜段区域，降低操作安全风险；设备顶部的出料端高度可根据对接工位的高度做小幅调整，适配不同高度的生产线接料口，整机的宽度控制在常规车间通道的允许范围内，安装时不会占用过多通道空间，也可根据现场的输送量需求调整梯级的宽度，适配不同尺寸的物料输送。驱动部分的安装位置预留了足够的维护空间，后期更换传动部件、调整张紧度时不需要拆解主体机架，日常维护只需要定期检查连接螺栓的紧固状态、梯级踏面的磨损情况即可，维护难度较低。

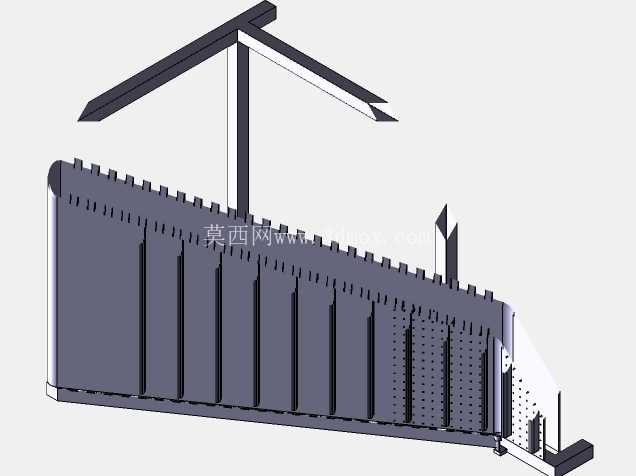

　　这类输送结构相比皮带式倾斜输送机，承载能力更强，不会出现皮带打滑、跑偏的问题，也不需要频繁更换皮带耗材，长期使用的维护成本更低，适合输送有一定重量、表面较硬的工件，梯级表面的防滑结构也能保证物料在倾斜输送过程中不会出现位移，输送过程的稳定性更好。在建模过程中，所有的焊接位置都做了焊缝示意，方管的选型符合结构件的常用规格，没有特殊定制的异形型材，加工时可直接采购标准型材下料焊接，降低加工成本；所有的连接孔位都标注了通用的螺栓规格，装配时不需要二次配钻，能有效缩短设备的装配周期。
