三角座式起重吊钩承载连接结构

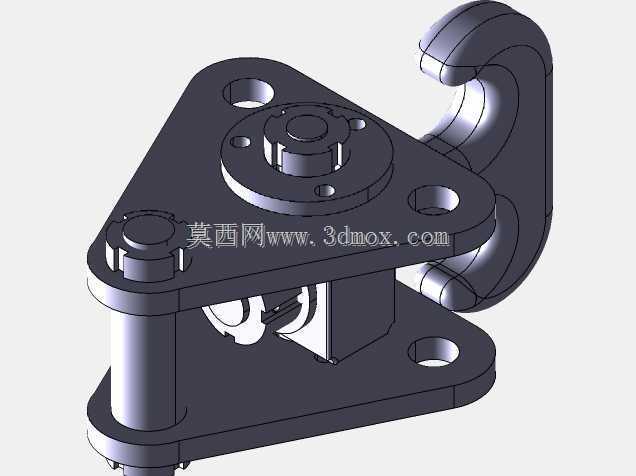

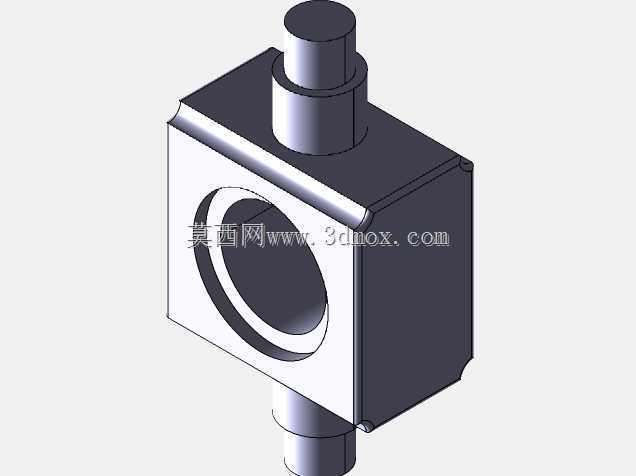

　　在车间重型工件转运、港口货场装卸、基建现场构件吊装这类高频重载作业场景里，吊钩作为起重设备直接接触被吊物的终端承载部件，其结构可靠性直接决定作业安全边界，本次呈现的三角座式吊钩结构，区别于传统直柄单钩的悬挂式安装逻辑，采用上下双层安装板配合三角承载座的刚性连接方案，适配固定工位的起重挂载点使用需求。从功能实现逻辑来看，该吊钩总成将钩体、回转支撑、安装基座做了集成化设计，上部三角安装板预留三个均布的螺栓过孔，下部安装板对应设置两个同轴安装孔，整套结构可通过螺栓组直接固定在起重横梁、电动葫芦挂载架或者专用吊具架体上，无需额外配置吊钩横梁与滑轮组附件，大幅压缩了吊点位置的垂直安装空间，适合厂房净空高度有限、吊装行程要求严苛的室内作业场景。

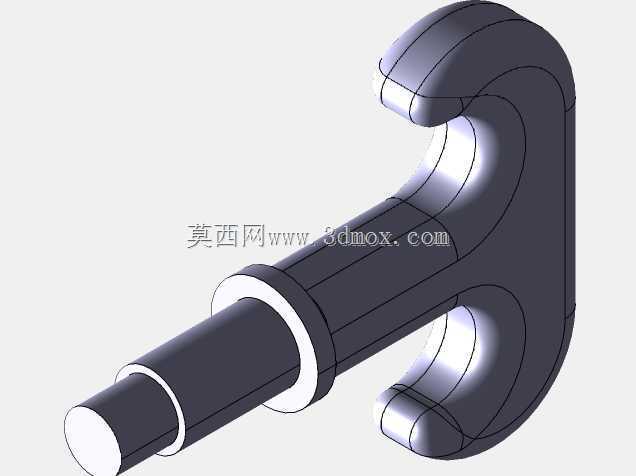

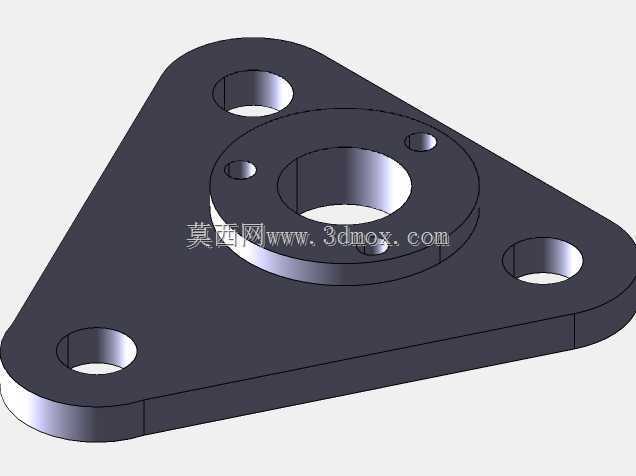

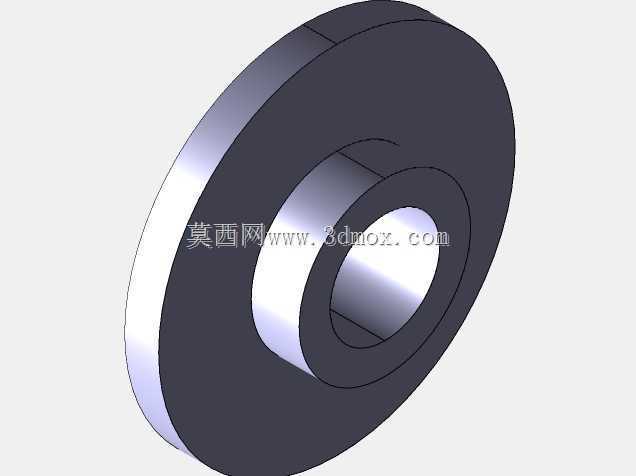

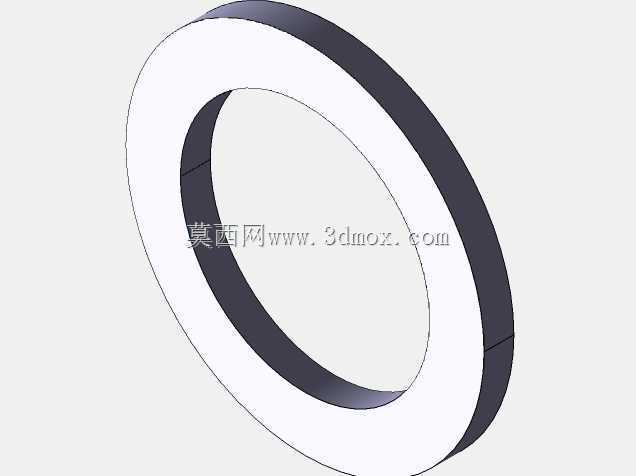

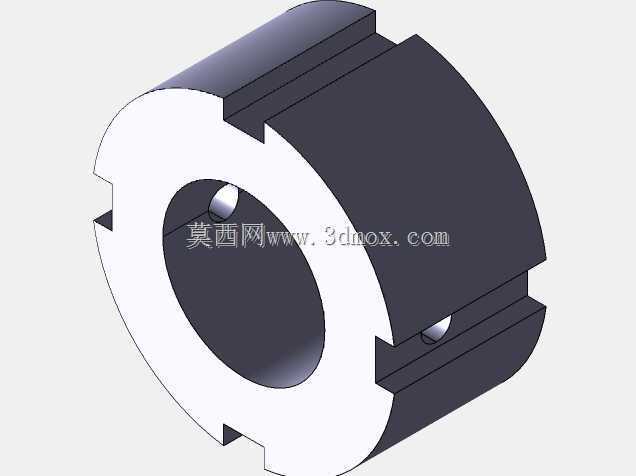

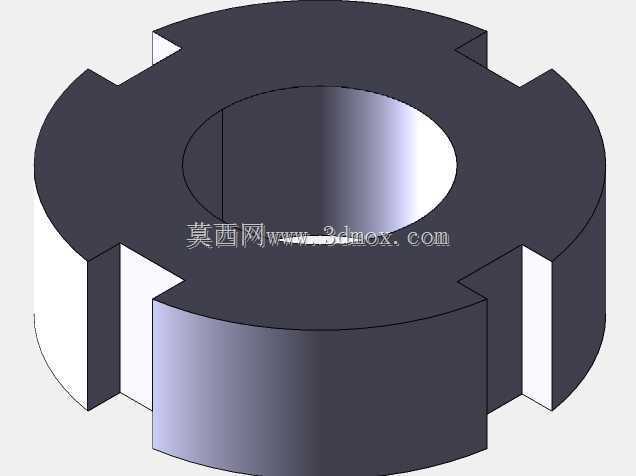

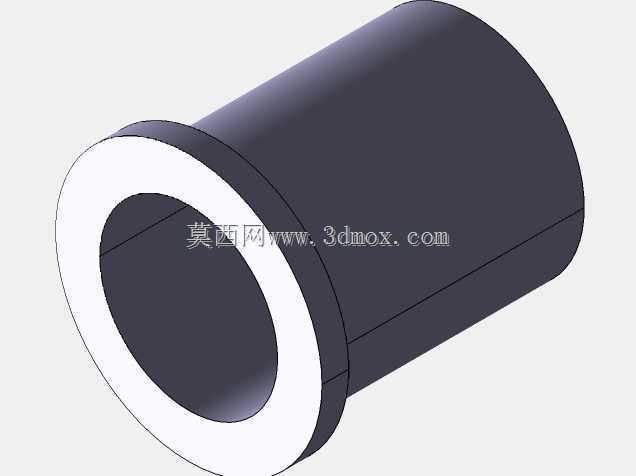

　　设计层面上，三角构型的上部承载板充分利用了三角形结构的力学稳定性，三个安装孔的载荷分布可将钩体传递的竖向拉力均匀分散到基座连接点，避免单孔受力过大导致的连接螺栓剪切失效；中间位置的回转支撑结构采用轴套配合止推面的设计，既可以让钩体承受竖向载荷时保持转动自由度，方便被吊工件调整就位角度，又能限制钩体的轴向窜动，防止作业过程中钩体从基座脱出；钩体部分采用大曲率圆弧过渡的钩身设计，钩尖位置设置了防脱挡片的安装卡槽，可配套加装弹簧式防脱棘爪，避免吊索具从钩口滑出引发安全事故。从安装边界尺寸来看，上部三角安装板的三个孔位中心距按照通用起重挂载点的标准孔距设计，可直接适配多数1-3吨级轻型起重设备的端部安装法兰，

　　下部安装板的孔位同轴度公差控制在0.05mm以内，保证回转销轴装配后无卡滞，钩体的开口尺寸按照常规吊装带、钢丝绳吊索的挂接需求设计，可兼容直径20mm以内的吊索具直接挂接，无需额外配置卸扣转接。实际作业过程中，该结构的刚性连接设计相比传统悬挂式吊钩，能有效减少吊重起升、停止瞬间的横向摆幅，降低作业人员扶稳吊件时的安全风险，同时集成化的结构减少了活动连接部件的数量，日常维护仅需定期给回转销轴加注润滑脂、检查连接螺栓预紧力即可，运维成本远低于多部件组合的传统吊钩总成。针对不同的载荷等级需求，该结构可通过调整安装板厚度、钩身截面直径、销轴直径来适配0.5吨到5吨的不同挂载需求，所有受力部位的圆角过渡均按照应力集中系数最小化原则设计，

　　避免截面突变位置产生疲劳裂纹，延长结构的疲劳使用寿命。在建模实现过程中，所有配合面的公差配合均按照机械设计手册的起重部件标准选取，回转部位采用间隙配合保证转动顺畅，安装孔位采用基孔制公差设计，方便现场加工适配不同的安装基座，钩身的曲面造型采用扫掠成型，保证钩身各截面的抗弯模量一致，避免局部截面过弱导致的承载能力下降。
