双立板带孔折弯钣金连接支座结构

项目分类:通用五金配件 发布时间:2024-10-08 ID:780138
  • 双立板带孔折弯钣金连接支座结构
  • 双立板带孔折弯钣金连接支座结构

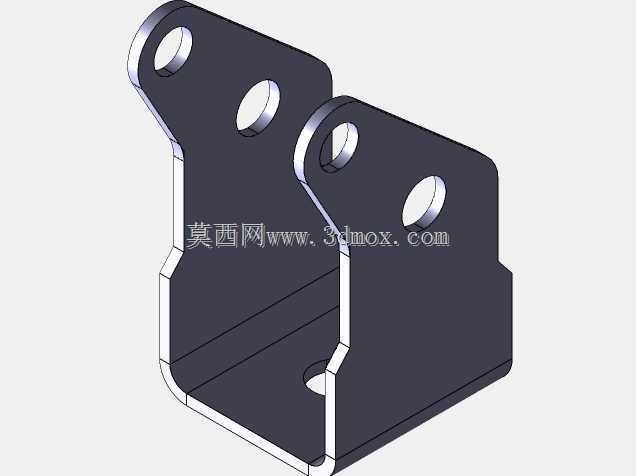

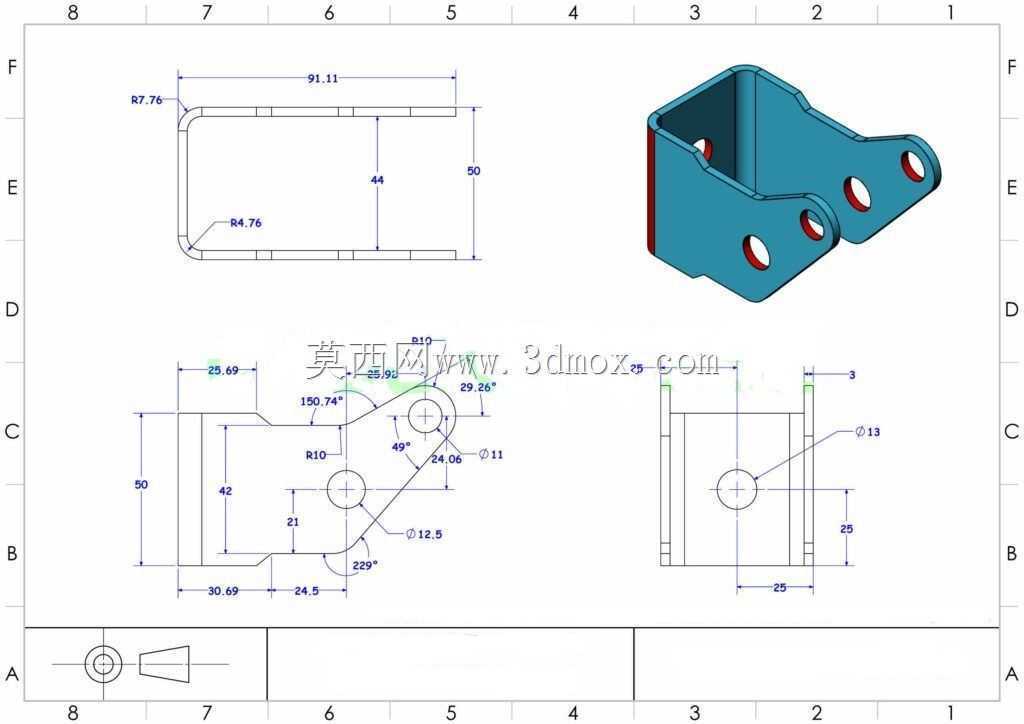

  这类双立板折弯钣金支座,在低压输配电设备的柜体内部、小型机电设备的机架层间、自动化输送线的侧边挡停机构安装位都有高频应用,核心作用是实现两个垂直安装面之间的刚性连接,同时通过立板上的通孔完成铰接类部件的转轴穿装固定,替代传统焊接支架减少现场焊接的变形校正工作量。从结构功能来看,底部的水平折弯边是主要的承载贴合面,加工时需要保证折弯后平面度控制在0.1mm以内,避免安装时出现贴合间隙导致连接螺栓受额外剪切力;两侧向上折弯的立板保持平行度公差,两板上对应的同轴通孔需要在折弯完成后采用二次冲孔或者数控铣加工保证同轴度,否则穿装转轴时会出现卡滞,长期运行会出现轴孔偏磨的问题。设计这类钣金件的时候,首先要根据实际承载的静载荷、

  动载荷系数选定板材厚度,常规工况下选用2-3mm厚度的冷轧钢板即可满足使用需求,折弯处的内R角要匹配板材厚度设置,避免折弯时出现外侧拉裂、内侧起皱的缺陷;立板上的安装孔距离折弯边的距离要大于2倍板厚加折弯半径,防止冲孔位置距离折弯线过近,折弯过程中孔位被拉扯变形。安装边界方面,底部水平边的安装孔位需要匹配所固定基面的螺栓孔距,通常预留0.5-1mm的安装调节间隙,方便现场装配时微调位置;两侧立板的外边缘距离需要根据配套铰接部件的宽度预留0.2-0.3mm的间隙,避免装配时出现夹滞,同时立板的高度要保证穿装的转轴在转动过程中不会和底部基面发生运动干涉。实际应用中,这类支座常用来安装小型导向轮、行程开关触发摆臂、

  柜门阻尼铰接轴这类需要小幅转动或者固定支撑的部件,相比铸件支座重量更轻,加工周期更短,适合小批量定制化设备的快速生产迭代;建模过程中需要注意钣金折弯的扣除值设置,和实际车间加工的折弯参数保持一致,否则展开后的下料尺寸会出现偏差,导致折弯后孔位错位、整体尺寸超差。另外在立板的边角位置都做了圆角过渡处理,一方面是避免钣金锐边划伤装配人员,另一方面也能减少折弯时边角处的应力集中,提升构件的抗疲劳性能,在有小幅振动的设备工况下,能有效避免边角处出现裂纹扩展。底部折弯边的中间位置也预留了定位孔,装配时可以先通过定位销完成初定位,再拧紧固定螺栓,降低装配对位的难度,提升批量装配的效率。
